Référence : 888121

Collecteur d'eau de pluie gris avec robinet pour les cuves 1000L, citernes ou réservoirs décoratifs de jardin.

Il est recommandé pour des petites surfaces de toit jusqu'à 50 m2.

Collecteur avec fonction de trop-plein.

Collecteur à eau de pluie à installer sur des descentes de gouttières rondes de diamètre 68 à 100 mm (si carré : 60x60 mm).

Produits à acheter ensemble

Ils vont si bien ensemble

  • Collecteur Eau de Pluie 3P Universel
  • +
  • Tuyau Cristal diamètre 32 mm intérieur - longueur 2 mètres
  • +
  • Collier de serrage inox - 32-52 mm (lot de 3)
  • Prix total des produits sélectionnés : 68,70 €

Commandez avant 09:00 et recevez-le entre jeu. 26 novembre et mar. 1 décembre avec Mondial Relay - Livraison en Point Relais

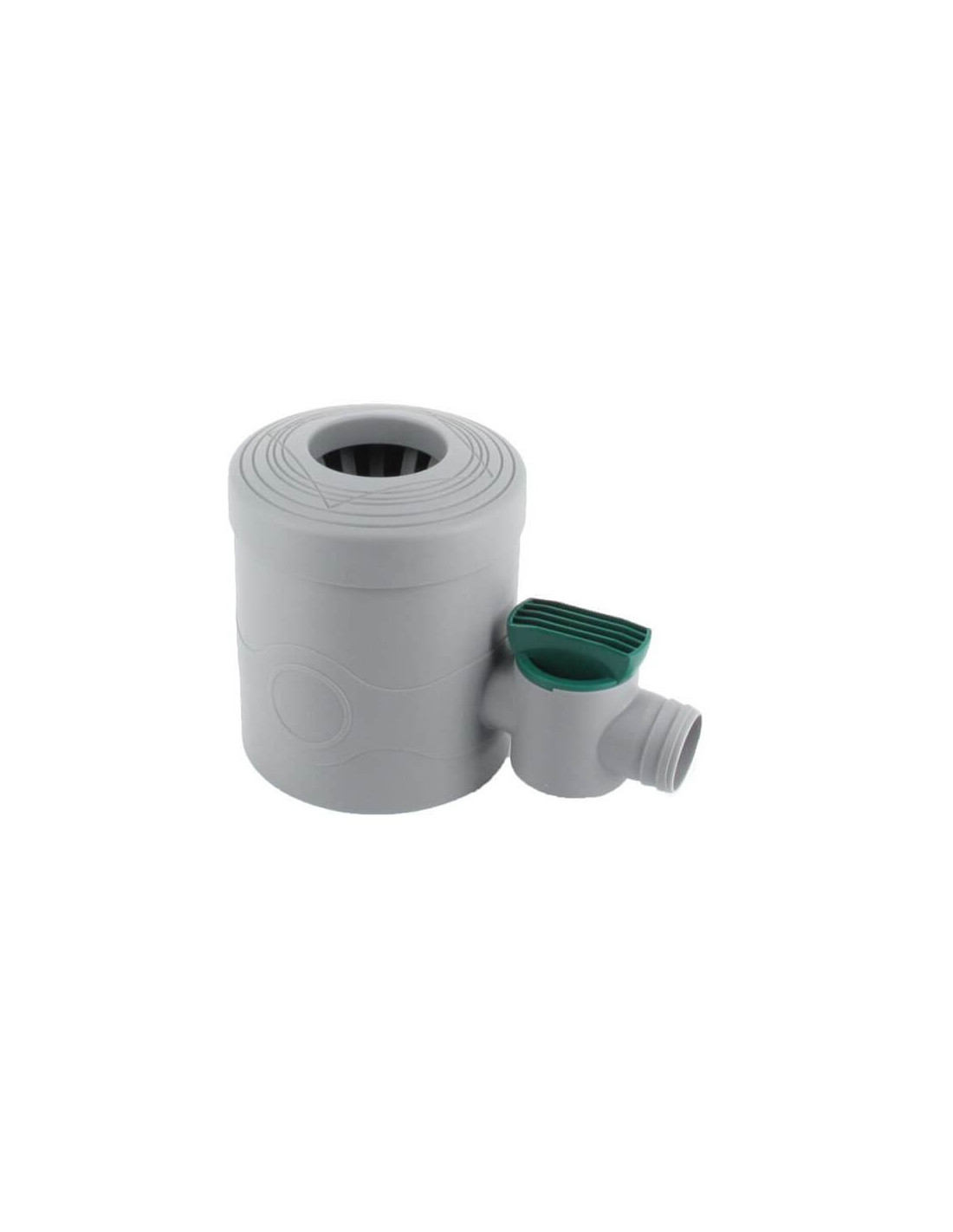

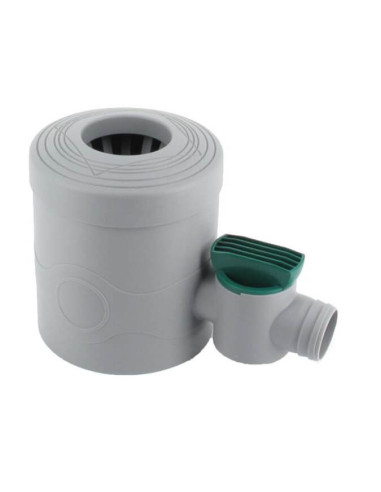

Un collecteur d’eau de pluie 3P Universel avec robinet pour gouttière ronde ou carrée

Le collecteur d’eau de pluie 3P Universel gris récupère l’eau de votre descente de gouttière pour alimenter une cuve à eau 1000 litres de type IBC ou GRV, une citerne ou un récupérateur d’eau de pluie décoratif. Il est recommandé pour une surface de toiture allant jusqu’à 50 m².

Sa sortie latérale permet de conduire l’eau vers votre réserve. Son robinet intégré permet d’ouvrir ou de fermer la récupération et de réguler le débit. Il dispose également d’une fonction de trop-plein automatique, à condition de respecter le montage et les hauteurs de raccordement.

Un collecteur universel pour gouttière ronde de 68 à 100 mm ou carrée de 60 × 60 mm

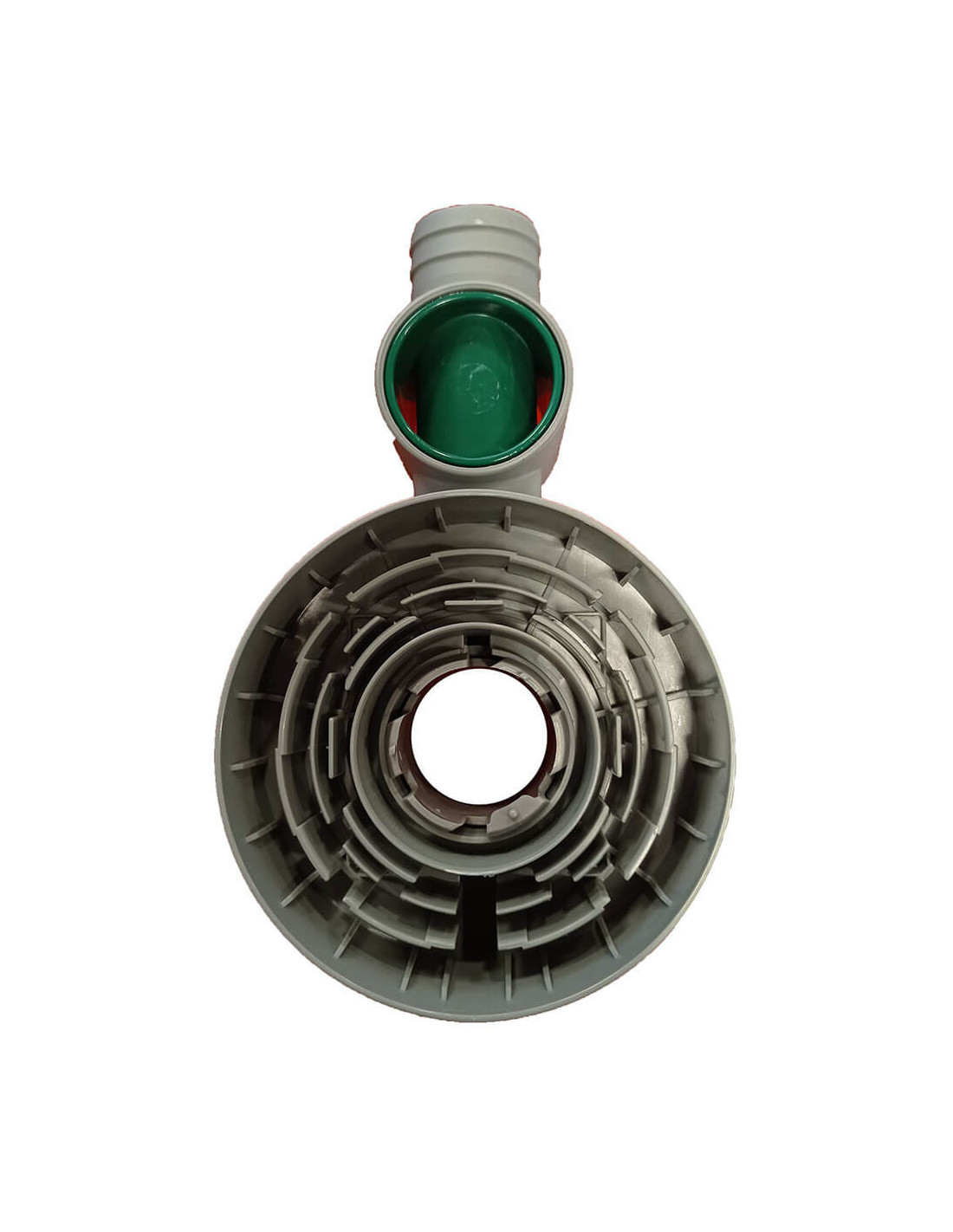

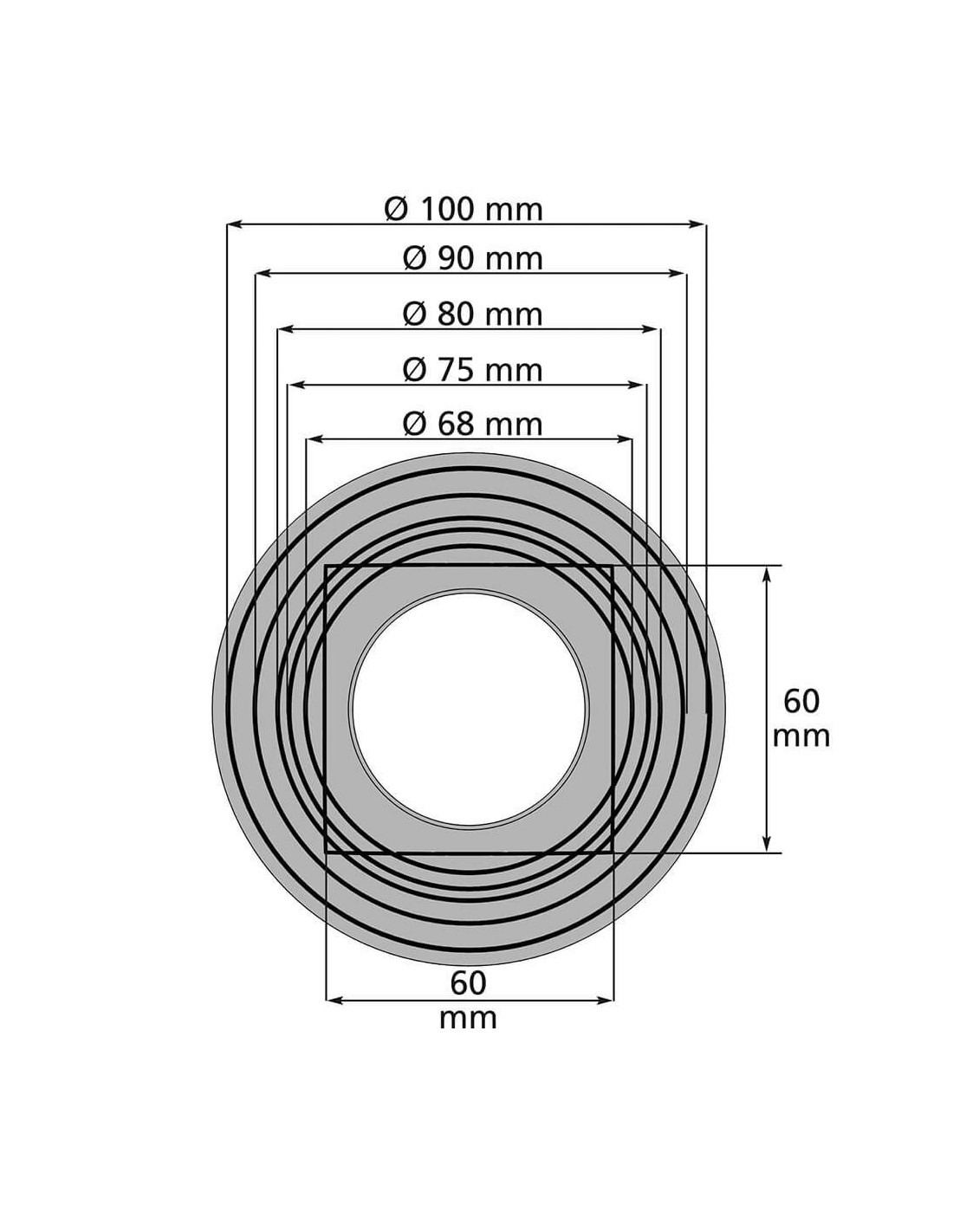

Le collecteur présente plusieurs repères de découpe pour adapter ses ouvertures à votre descente de gouttière :

  • Descente ronde : diamètres 68 mm, 75 mm, 80 mm, 90 mm ou 100 mm.
  • Descente carrée : section de 60 × 60 mm.

Les ouvertures se préparent suivant le repère correspondant à votre conduit, conformément à la notice. Le même modèle peut ainsi équiper différentes installations de récupération d’eau de pluie, sur des descentes en PVC, zinc, aluminium, acier ou cuivre.

Vérifiez la forme et les dimensions de votre descente avant l’achat et avant toute découpe. La désignation « universel » correspond aux formats indiqués ci-dessus : elle ne signifie pas que le collecteur convient à toutes les gouttières.

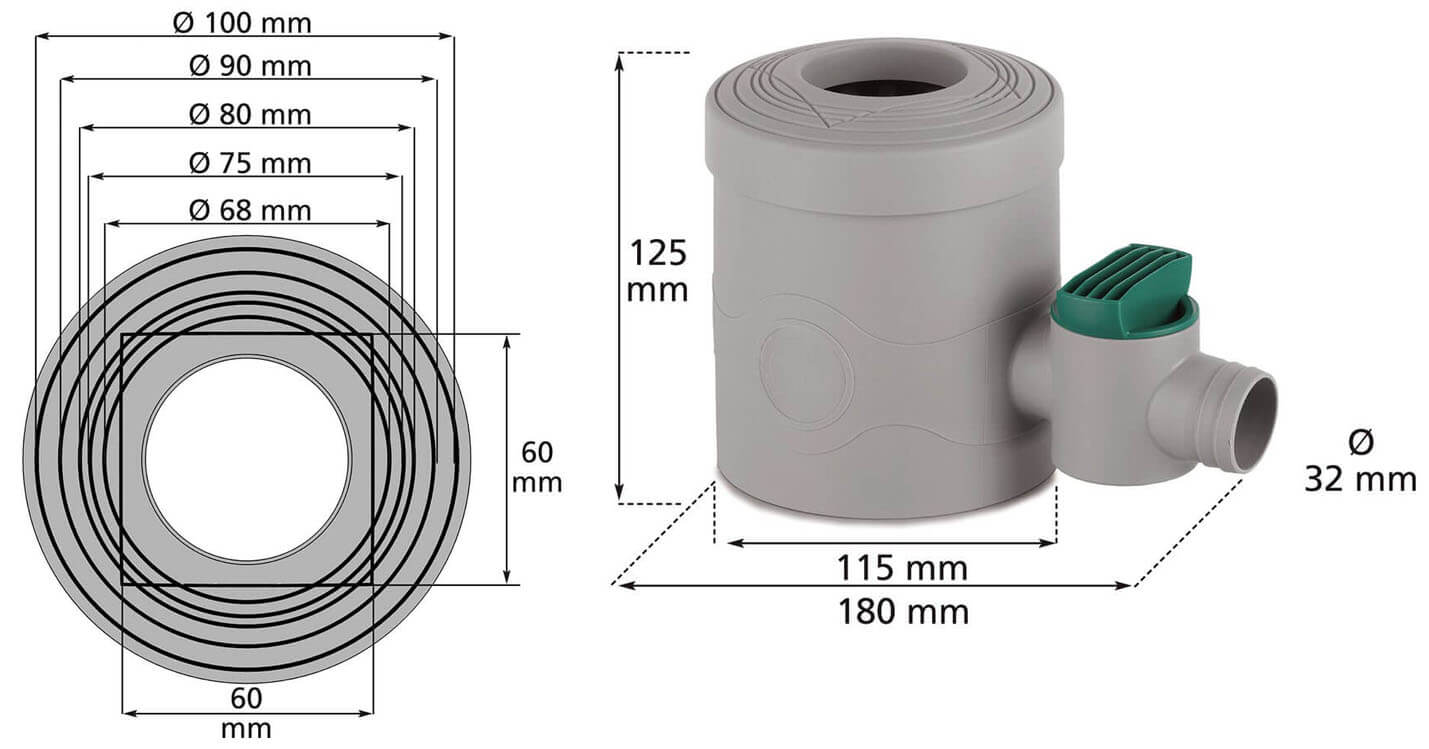

Dimensions et diamètres compatibles du collecteur d’eau de pluie 3P Universel

Cliquez sur l’image pour agrandir le schéma.

Une sortie de 32 mm pour raccorder votre cuve à eau

La sortie latérale permet d’emmancher un tuyau de 32 mm de diamètre intérieur pour relier le collecteur à votre cuve à eau ou à votre récupérateur d’eau de pluie.

Le tuyau de liaison n’est pas fourni. Prévoyez également les colliers de serrage et le raccord de traversée de paroi nécessaires à votre installation.

Pour raccorder une cuve à eau 1000 litres, vous pouvez compléter votre installation avec le pack trop-plein à embout droit de 32 mm avec 2 mètres de tuyau, vendu séparément.

Un trop-plein automatique avec un raccordement sur le côté du réservoir

Pour bénéficier du trop-plein automatique, le collecteur doit être relié au côté de la cuve, avec sa sortie à la même hauteur que le raccord du réservoir. Lorsque l’eau atteint le niveau prévu, elle reflue vers le collecteur puis poursuit son écoulement dans la descente de gouttière.

La hauteur de pose détermine donc le niveau de remplissage de votre cuve à eau. Respectez le positionnement indiqué dans la notice : un simple tuyau déversant l’eau par le dessus du réservoir ne permet pas d’obtenir ce fonctionnement.

Caractéristiques et dimensions du collecteur d’eau de pluie 3P Universel

  • Référence : 888121.
  • Couleur : gris.
  • Matière : polyéthylène.
  • Surface de toiture recommandée : jusqu’à 50 m².
  • Descentes rondes compatibles : diamètres 68 mm, 75 mm, 80 mm, 90 mm et 100 mm.
  • Descente carrée compatible : 60 × 60 mm.
  • Matériaux de descente compatibles : PVC, zinc, aluminium, acier et cuivre.
  • Sortie vers la cuve : diamètre 32 mm.

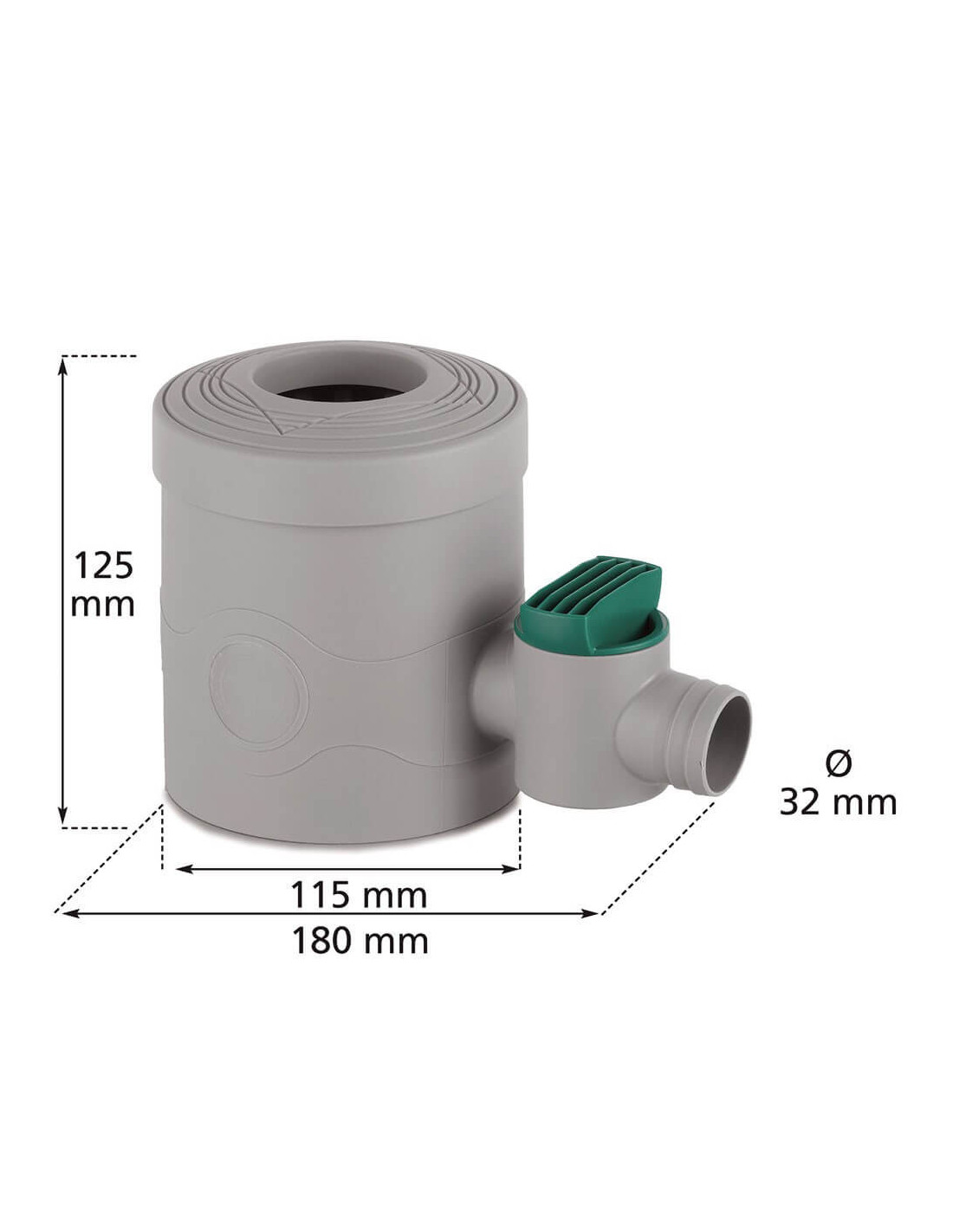

  • Hauteur du collecteur : 125 mm.
  • Diamètre du corps : 115 mm.
  • Encombrement avec la sortie latérale : 180 mm.
  • Commande : robinet d’ouverture, de fermeture et de régulation du débit.
  • Fonction : trop-plein automatique avec un raccordement adapté.

Installer le collecteur sur la gouttière et le raccorder à votre cuve à eau

La pose nécessite de découper une section de la descente de gouttière. Avant toute découpe, placez votre cuve à eau 1000 litres ou votre récupérateur d’eau de pluie à son emplacement définitif et repérez le niveau de remplissage souhaité.

  1. Repérez la hauteur de pose en tenant compte du raccordement latéral du réservoir et du fonctionnement du trop-plein automatique.
  2. Préparez les ouvertures du collecteur suivant les repères correspondant à la forme et aux dimensions de votre descente.
  3. Découpez la section de conduit nécessaire selon la notice, puis emboîtez le collecteur entre les deux parties de la descente.
  4. Reliez la sortie au raccord de la cuve à eau avec un tuyau compatible et maintenez les emmanchements avec des colliers adaptés.
  5. Ouvrez le robinet et contrôlez le fonctionnement lors de la première pluie : étanchéité des raccordements, remplissage du réservoir et retour de l’eau vers la descente au niveau prévu.

Gardez le collecteur et son robinet accessibles pour contrôler votre installation et interrompre la récupération d’eau de pluie si nécessaire.

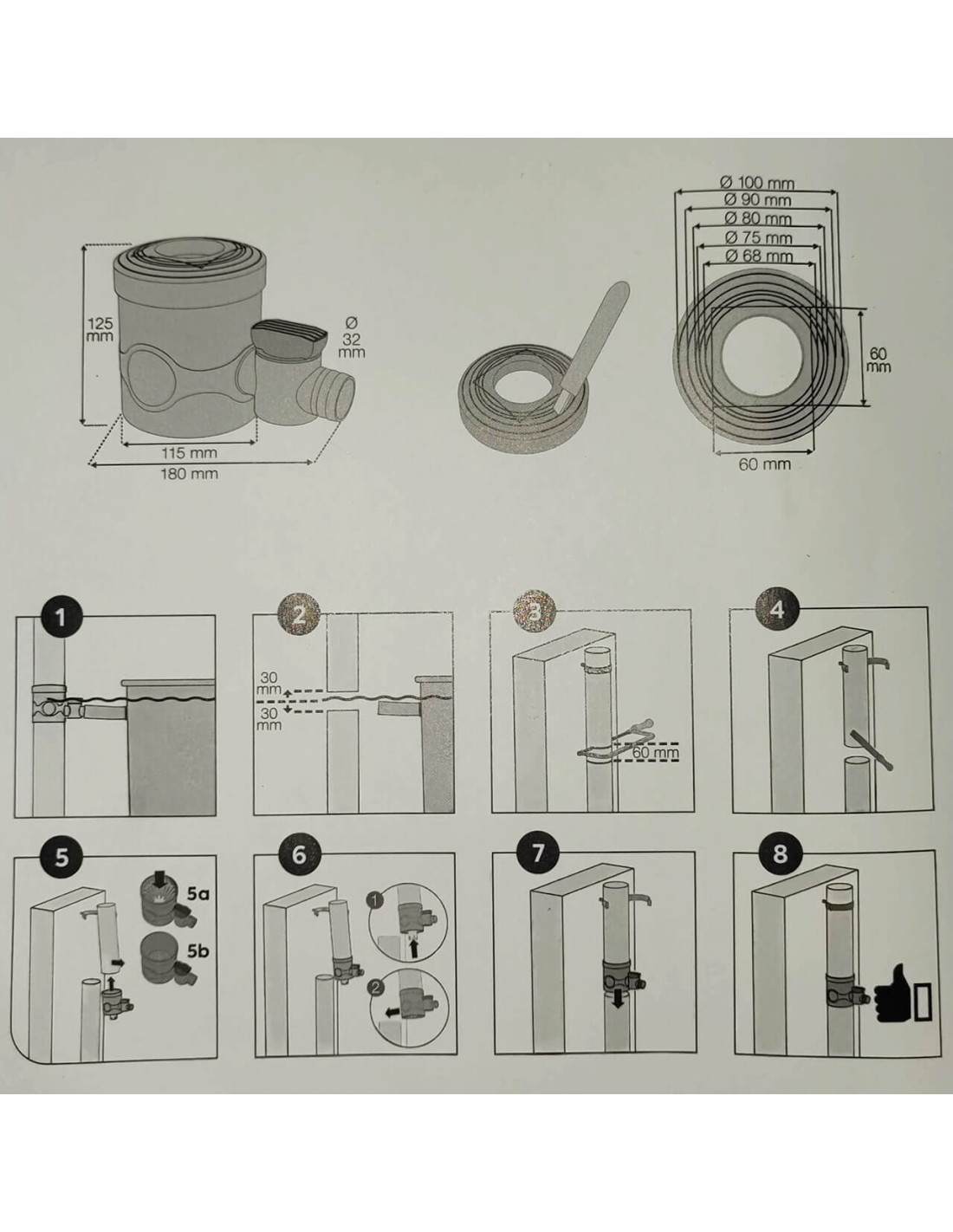

Consulter la notice de montage du collecteur d’eau de pluie 3P Universel

Forme de la gouttière
Ronde, Carrée
Matière de la gouttière
PVC, Zinc, Aluminium, Acier, Cuivre
888121

Produits complémentaires


Questions posées par nos clients

Question de Madureira Fabien | 18/05/2024

Bonjour,

Comment s'effectue le montage ? Il faut decouper le conduit ?

Réponse de Multicuves

Bonjour M. Madureira,

Pour installer ce collecteur, il vous faudra en effet découper votre gouttière.
La notice de montage est visible à cette adresse :
https://www.multicuves.com/3073-thickbox_default/collecteur-eau-de-pluie-3p-universel.jpg

Cordialement.
Multicuves

Question de Gueret | 25/03/2023

Bonjour,
Est ce qu'il y a un système de vanne sur le collecteur pour couper l'eau une fois la cuve pleine ?

Réponse de Multicuves

Bonjour,
Le collecteur dispose d'un robinet qui peut être en position ouvert ou fermé.
De plus, en position ouvert, il dispose d'un système de trop-plein automatique. Lorsque la cuve est pleine, l'eau revient dans le collecteur et la gouttière.
Pour que le trop-plein automatique fonctionne, il faut que le collecteur soit relié au côté de la cuve via un trop-plein comme le produit suivant :
Pack trop-plein cuve eau embout droit Ø 32 mm + 2M Tuyau (référence 888311)
https://www.multicuves.com/508-pack-trop-plein-cuve-eau-embout-droit-o-32-mm-2m-tuyau.html
Il faudra installer la sortie du collecteur en face du trop-plein à environ 10 cm du haut de la cuve.
Vous pouvez consulter notre tutoriel de montage en vidéo à cette adresse :
https://www.youtube.com/watch?v=DSHFLxT3PMo

Cordialement,
Multicuves

Question de Dubey | 08/11/2021

Bonjour,
Pour un abri de jardin, j'ai une descente de diamètre 60 mm. Le produit peut-il s'adapter (je vois sur la photo une ouverture inférieur à 60 mm.
Merci pour la réponse.
Cordialement.

Réponse de Multicuves

Bonjour,
Le collecteur eau de pluie 3P Universel peut s'adapter uniquement sur les descentes de gouttières carrées de 60 mm x 60 mm.
Il s'adapte sur les descentes de gouttières rondes à partir de 68 mm jusqu'à 100 mm.
Si votre gouttière est ronde en 60 mm malheureusement nous n'aurons pas de collecteur adapté.
Cordialement,
Multicuves

Question de Ducher | 24/04/2020

Bonjour, Je ne vois pas bien sur la photo comment adapter un tuyau de 25mm pour récupérer l'eau jusqu'à la cuve. Qu'est-ce qui est prévu comme évacuation ? Cordialement.

Réponse de Multicuves

Bonjour,
Ce collecteur est prévu pour un tuyau de diamètre 32 mm qui n’est pas livré avec.
Nous vous conseillons l’achat en complément de notre article suivant :
https://www.multicuves.com/508-pack-trop-plein-cuve-eau-embout-droit-o-32-mm-2m-tuyau.html

Il vous permettra de faire tous les montages que vous souhaitez pour raccorder votre cuve. De plus il est fourni avec 2 mètres de tuyau ce qui vous permet de placer votre cuve à l’endroit qui vous convient le mieux sans être sous la descente d’eau de pluie.
Cordialement,
Multicuves

Question de bourgis | 11/03/2018

bonjour

pour le raccord du dessous, peut on le faire simplement comme pour le dessus avec une descente de 100 en zinc
merci de votre retour
cdt

Réponse de Multicuves

Bonjour,
Oui, l'entrée et la sortie du collecteur sont étudiées pour une descente de gouttière ronde jusqu'à 100 mm
