Comment reconnaître le filetage de sortie de ma vanne de cuve 1000 L ?

Vous souhaitez équiper votre vanne de cuve 1000 L avec un raccord ?

Retrouvez toutes les informations sur les principaux filetages équipant les vannes de cuve : S60X6, Gaz (BSP), S92X4, S100X8, etc.

imagealt

Filetage S60X6

Appelé aussi filetage au "pas d'artillerie", le filetage S60X6 est le plus fréquent en France.

D1 = Diamètre extérieur de sortie de la vanne (filets compris) : Entre 58 et 61 mm

P1 = Espace entre filet : 6 mm (0.24")

Nombre de filets de la vanne : Compris entre 3 et 4.

imagealt

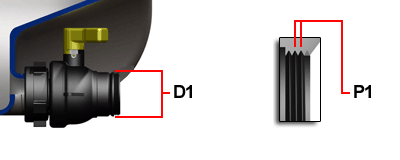

Filetage 2" Pas Gaz (ou BSP 2")

Appelé Pas du Gaz ou BSP, ce filetage se distingue par son filet fin.

D1 = Diamètre extérieur de sortie de la vanne (filets compris) : Entre 59 et 60 mm

P1 = Espace entre filet : 2.31 mm (0.09")

Nombre de filets de la vanne : Compris entre 6 et 10.

imagealt

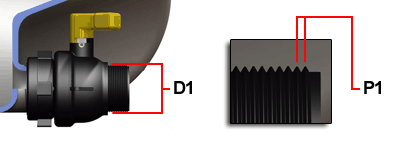

Filetage NPS Mâle 2"

D1 = Diamètre extérieur de sortie de la vanne (filets compris) : 59.6 mm (2.35")

P1 = Espace entre filet : 2.21 mm

imagealt

Filetage 2" Camlock mâle avec BSP 2"

D1 = Diamètre extérieur de sortie de la vanne (filets compris) : 63 mm (2.48") - Filetage 59.4 mm (2.34")

P1 = Espace entre filet : 2.3 mm (0.09")

Votre vanne a ce filetage ?

Multicuves vous propose un adaptateur dédié : Voir la gamme de raccords S60X6 à cames (camlock)

imagealt

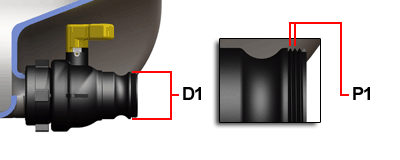

Filetage 2" Camlock mâle avec BSP 2"1/8

D1 = Diamètre extérieur de sortie de la vanne (filets compris) : 63 mm (2.48") - Filetage 62.7 m (2.47")

P1 = Espace entre filet : 2.3 mm (0.09")

Votre vanne a ce filetage ?

Multicuves vous propose un adaptateur dédié : Voir la gamme de raccords S60X6 à cames (camlock)

imagealt

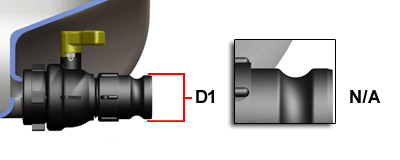

Filetage 2" Camlock Mâle

D1 = Diamètre extérieur de sortie de la vanne (filets compris) : 63 mm

P1 = Espace entre filet : N/A

imagealt

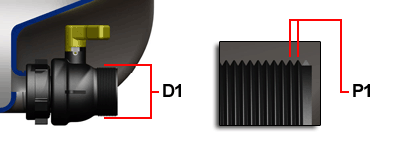

Filetage M80X3

D1 = Diamètre extérieur de sortie de la vanne (filets compris) : 80 mm (3.15")

P1 = Espace entre filet : 3 mm (0.12")

imagealt

Filetage S100X8 3"

D1 = Diamètre extérieur de sortie de la vanne (filets compris) : 98-102 mm

P1 = Espace entre filet : 8 mm (0.32")

Nombre de filets de la vanne : environ 2 à 3.

imagealt

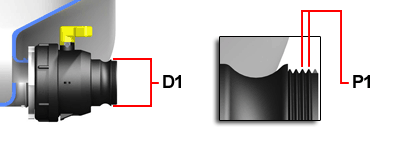

Filetage 3" Camlock mâle avec BSP 3"

D1 = Diamètre extérieur de sortie de la vanne (filets compris) : 91.5 mm (3.6") - Filetage 87.7 mm (3.45")

P1 = Espace entre filet : 2.3 mm (0.09")

imagealt

Filetage S92X4

D1 = Diamètre extérieur de sortie de la vanne (filets compris) : Entre 90 et 94 mm

P1 = Espace entre filet : 4 mm

Nombre de filets de la vanne : Compris entre 5 et 6.
