Référence : 888164

Bec de vidange prolongateur pour cuve à eau 1000 litres.

Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique (aussi appelé IBC ou GRV) utilisées pour la récupération, le stockage et la consommation d’eau de pluie. Il se fixe directement sur la vanne de votre cuve 1000 L au format S60X6.

Caractéristiques :

  • Matière : Polypropylène et polyéthylène
  • Entrée : Taraudée (femelle) S60X6
  • Sortie : Tube prolongateur - diamètre intérieur Ø 40 mm (extérieur Ø 46 mm) - sortie cannelée
    Attention : la sortie est non filetée. Vous ne pourrez pas visser d'autres raccords sur le prolongateur.
  • Longueur totale : 15 cm
  • Poids : 67 g
  • Article neuf

Produits à acheter ensemble

Les clients qui ont acheté cet article ont aussi choisi

  • Raccord S60X6 cuve eau 1000L - Prolongateur Diamètre 40 mm
  • +
  • Lot de 5 joints plats 2'' blanc EPDM (joint pour raccords S60X6)
  • Prix total des produits sélectionnés : 19,80 €

Commandez avant 09:00 et recevez-le entre jeu. 19 novembre et mar. 24 novembre avec Mondial Relay - Livraison en Point Relais


Un bec de vidange S60X6 pour prolonger la sortie de votre cuve à eau de 1000 litres

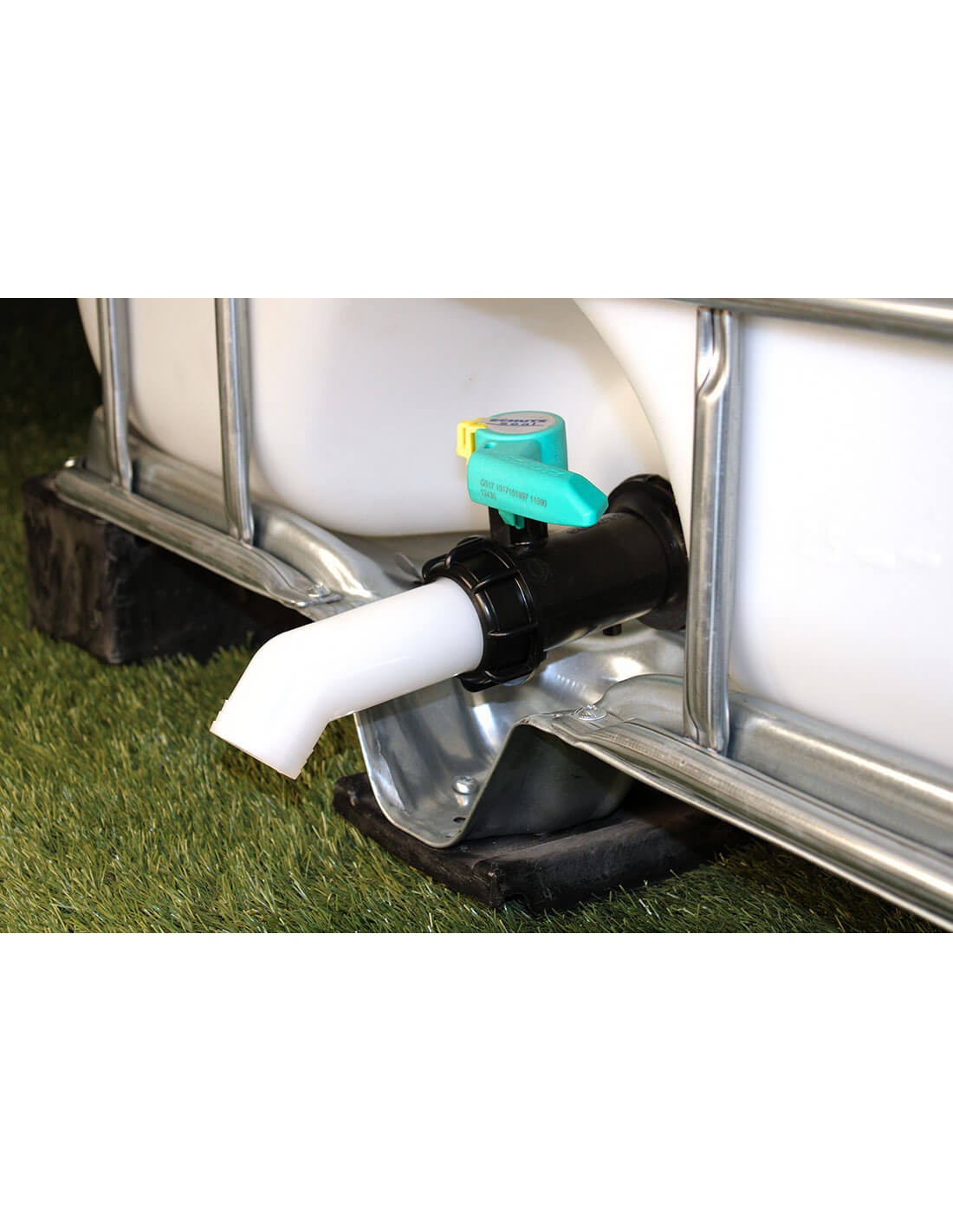

Ce bec de vidange S60X6 se fixe directement sur la vanne de votre cuve plastique de 1000 litres, également appelée IBC ou GRV. Il permet de déporter l’écoulement vers l’avant et de le diriger vers le bas pour faciliter la vidange ou le remplissage d’un récipient placé sous la sortie.

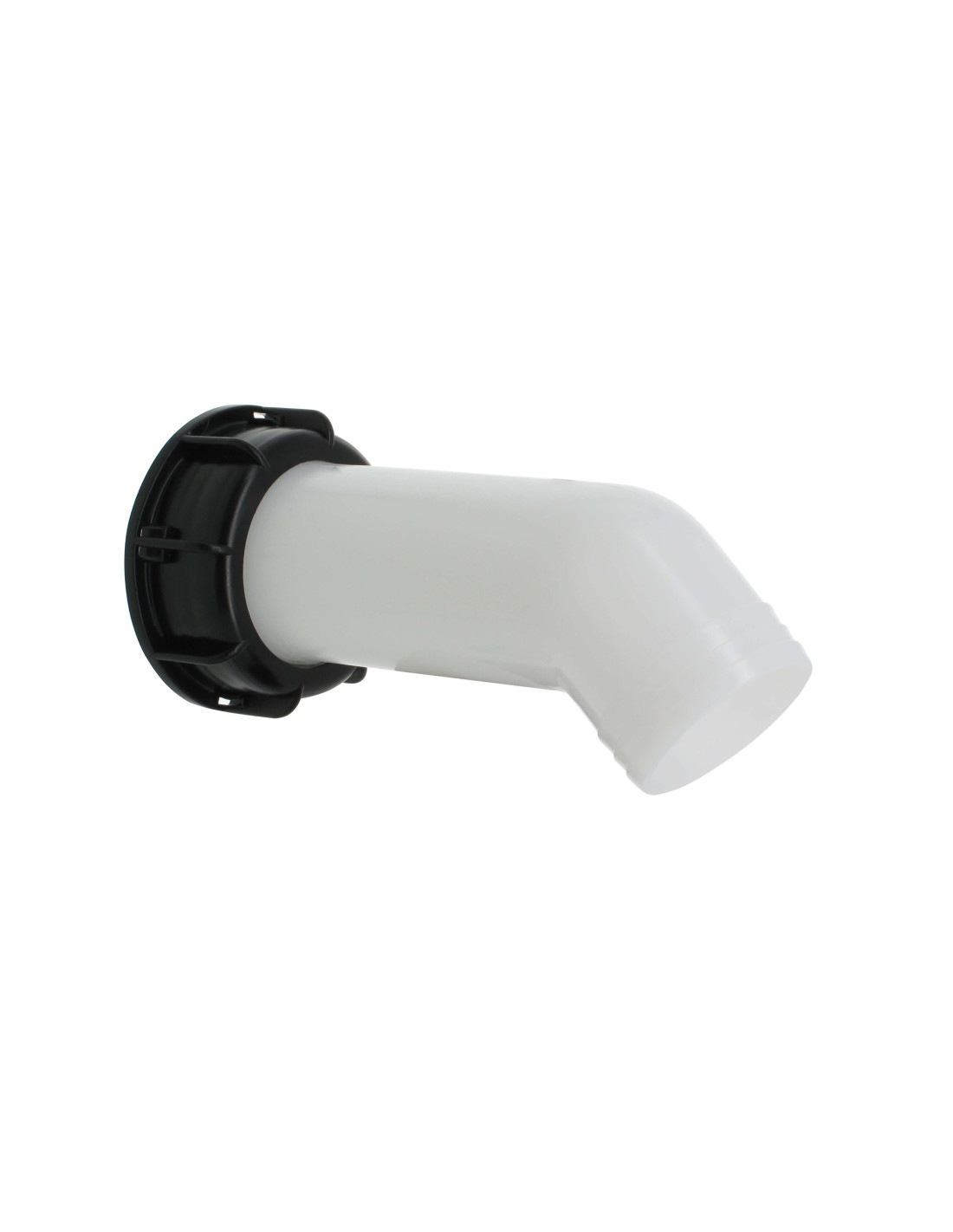

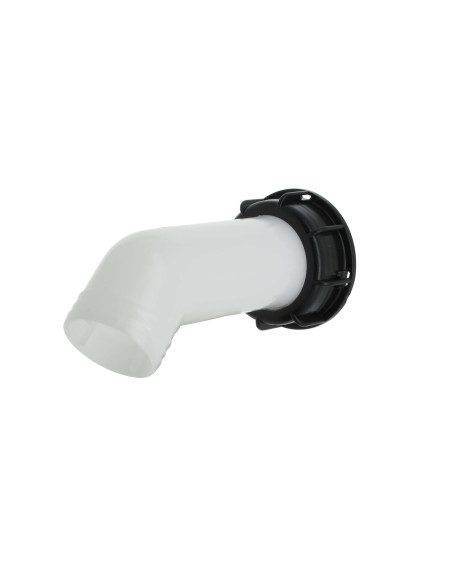

D’une longueur totale de 15 cm, ce tube prolongateur possède un diamètre intérieur de 40 mm et un diamètre extérieur de 46 mm. L’ouverture et la fermeture de l’eau restent commandées par la vanne de votre cuve.

Une sortie non filetée : aucun raccord ne peut être vissé au bout du bec

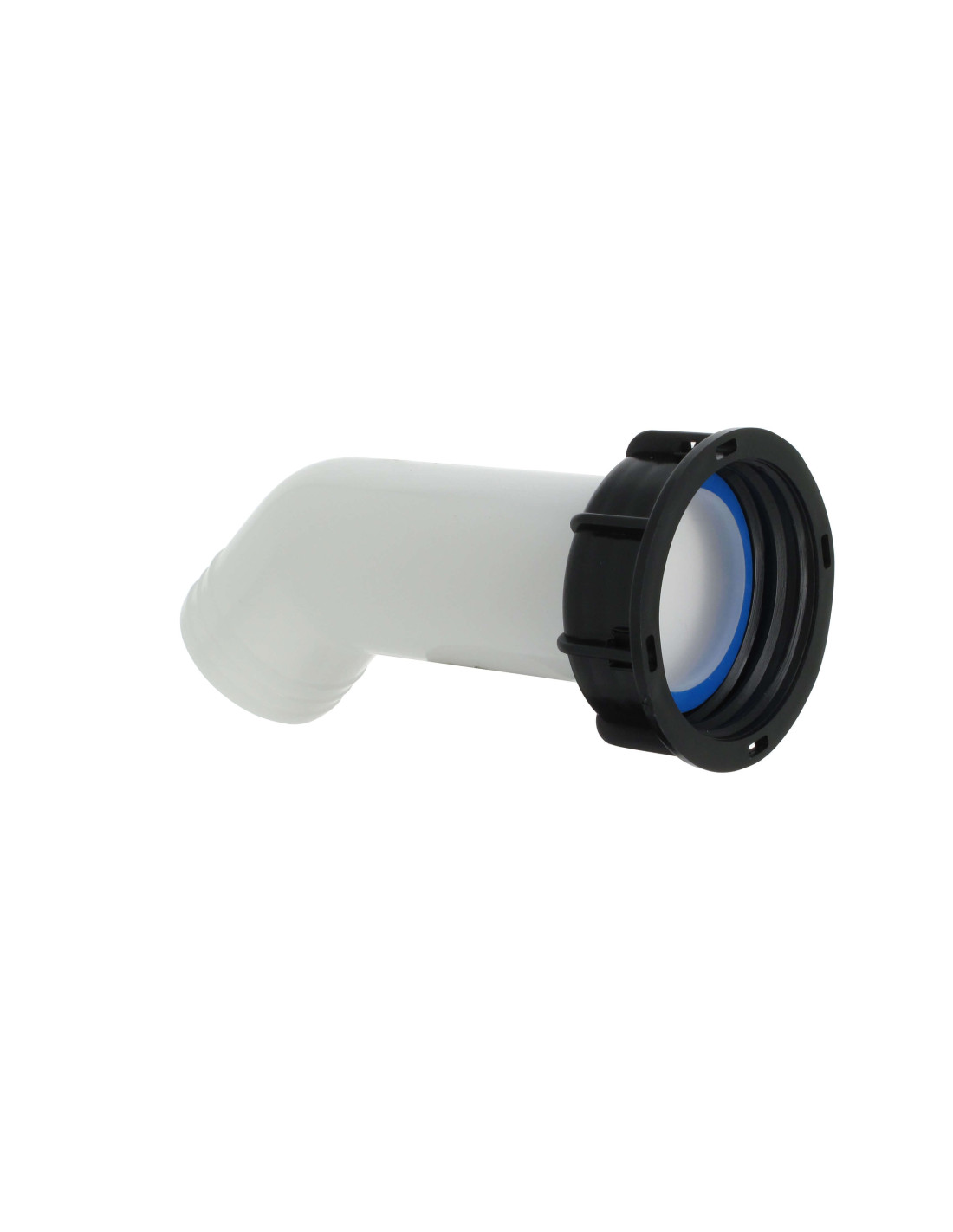

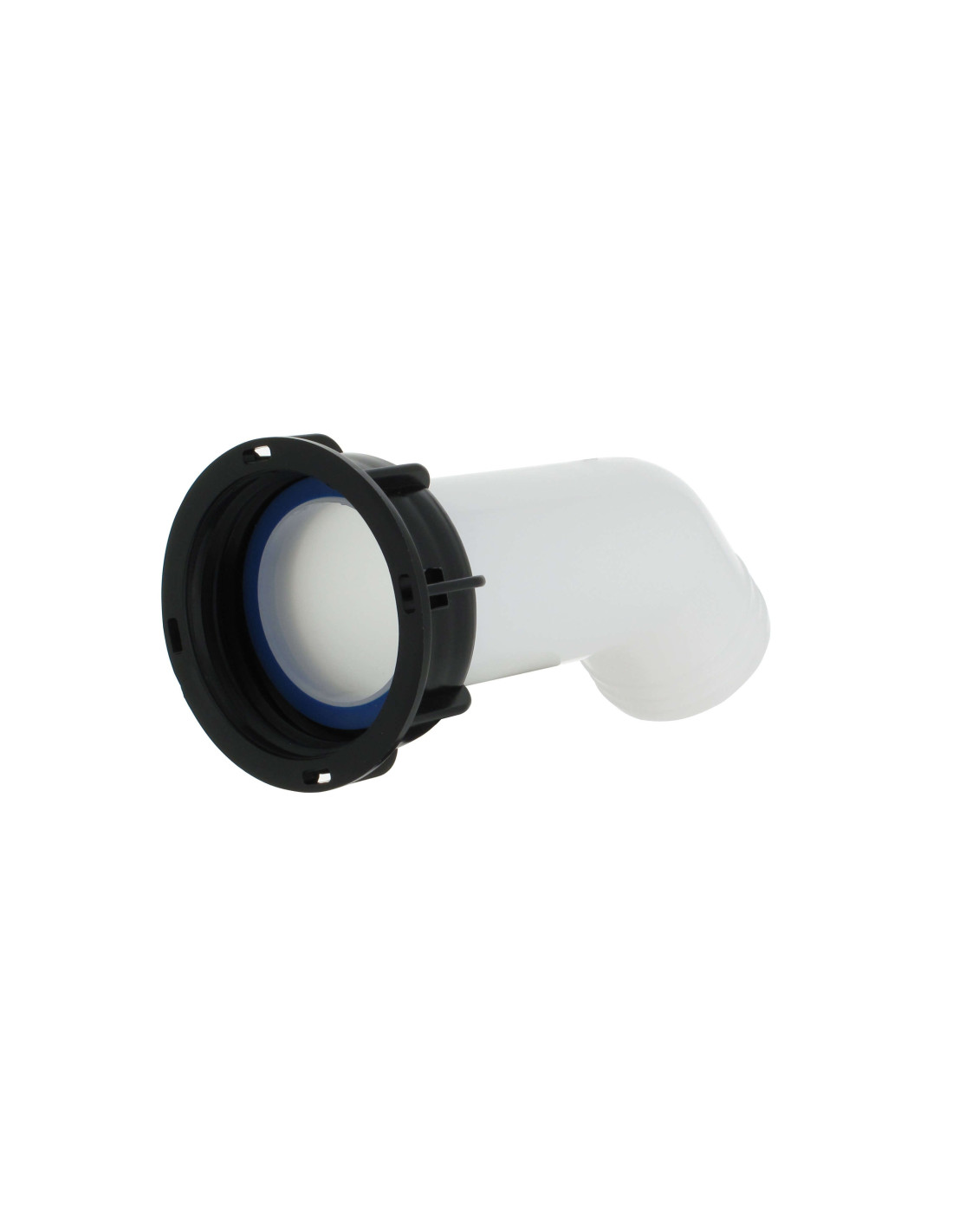

Le raccordement côté cuve possède un taraudage femelle S60X6, mais l’extrémité du bec est cannelée et non filetée. Ce produit sert à prolonger et orienter la sortie d’eau.

Le diamètre de 40 mm correspond au passage intérieur du bec. Il ne désigne ni son diamètre extérieur, qui est de 46 mm, ni le filetage de fixation sur la vanne.

Ma vanne de cuve doit être au format S60X6

Pour monter ce bec de vidange, la sortie de votre vanne doit présenter un filetage mâle S60X6. La bague femelle du raccord vient se visser sur ce filetage extérieur.

Le S60X6, également appelé filetage au « pas d’artillerie », est très courant sur les cuves à eau de 1000 litres. Vérifiez néanmoins les dimensions de votre sortie avant de commander.

Schéma du filetage S60X6 avec diamètre extérieur D1 et pas du filetage P1

Comment reconnaître le filetage S60X6 ?

  • D1 — diamètre extérieur de sortie de la vanne, filets compris : entre 58 et 61 mm.
  • P1 — pas du filetage : 6 mm.
  • Nombre de filets de la vanne : entre 3 et 4.

Mesurez le diamètre à l’extérieur des filets, comme indiqué par le repère D1 du schéma, puis comparez le pas du filetage au repère P1.

Votre vanne possède un autre filetage ? Consultez notre guide des filetages de vannes de cuves pour identifier le format de votre sortie.

Ce bec de vidange ne s’adapte pas sur les vannes à cames

Exemple de vanne à cames incompatible avec le bec de vidange S60X6

Le bec de vidange ne peut pas être vissé directement sur une sortie de vanne à cames.

Le nombre de filets présent sur ce type de sortie est insuffisant pour assurer une fixation étanche du raccord. Comparez votre vanne à l’illustration avant de choisir ce produit.

Caractéristiques du bec de vidange S60X6 Ø 40 mm

  • Référence : 888164.
  • Utilisation : prolongement de la sortie et orientation de l’écoulement pour la vidange d’une cuve à eau.
  • Matières : polypropylène et polyéthylène.
  • Entrée côté vanne : taraudage femelle S60X6.
  • Sortie : bec coudé cannelé, non fileté.
  • Diamètre intérieur du tube : 40 mm.
  • Diamètre extérieur du tube : 46 mm.
  • Longueur totale : 15 cm.
  • Poids : 67 g.
  • État : article neuf.

Un bec de vidange exclusivement réservé à l’eau

Ce produit de notre gamme de raccords ECO est destiné aux cuves utilisées pour la récupération et le stockage d’eau de pluie. Il est exclusivement réservé à un usage avec de l’eau.

Pour le transfert d’autres fluides ou liquides, notamment industriels, alimentaires ou chimiques, consultez notre boutique RaccordsPro.com afin de rechercher un raccord adapté au liquide et aux conditions de votre installation.

Un doute sur la compatibilité avec votre vanne ?

Contactez-nous par e-mail en joignant des photos nettes de face et de trois quarts de votre vanne. Faites apparaître le filetage de sortie et indiquez, si possible, son diamètre extérieur filets compris pour nous permettre de vous orienter.

Entrée du raccord
Femelle S60X6
Filetage d'entrée
Femelle S60X6
Type de sortie
Prolongateur / bec de vidange, Embout cannelé coudé
Matériau du bouchon (écrou)
PEHD
Matériau de l'embout
Polypropylène
888164

Questions posées par nos clients

Question de guerrini | 17/05/2021

bonjour
le prolongateur s60x6 est-il tarauder au bout pour pouvoir y visser un raccord s60x6 avec robinet laiton

Réponse de Multicuves

Bonjour,
Ce prolongateur n'est pas fileté S60X6.
Si vous souhaitez visser un raccord S60X6 à la sortie d'u prolongateur, nous vous conseillons de commander plutôt le Raccord S60X6 cuve eau Prolongateur - Fileté S60x6 - 7 cm : https://www.multicuves.com/153-raccord-s60x6-cuve-eau-prolongateur-filete-s60x6-7-cm.html

Cordialement,
Multicuves

Question de Arnauld Douze | 28/10/2018

Bonjour, existe-t-il un raccord prolongateur comme le " Raccord S60X6 cuve eau 1000L - Prolongateur Diamètre 40 mm " mais en S100X8 ? J'ai déjà acheté le robinet mais le débit de plus ou moins 5 min pour remplir un seau de 10L est vraiment faible
Merci

Réponse de Multicuves

Bonjour,
Nous ne commercialisons pas ce raccord prolongateur en S100X8. Nous distribuons ce raccord prolongateur uniquement en S60X6 avec un diamètre de 40 mm.
La seule solution que nous voyons est de dévisser le robinet existant sur votre bouchon et le remplacer par l’article cité en lien ci-dessous en conservant l’écrou présent à l’intérieur de votre bouchon :
Article 888267- https://www.multicuves.com/472-robinet-pour-bidon-3-4-pouce-avec-prise-d-air.html
Ce robinet avec prise d’air a un débit 70 ml/sec.
Cordialement

Question de Halouze | 24/03/2017

Bonjour, Quel longueur fait le prolongateur. Merci

Réponse de Multicuves

Bonjour, La longueur totale est de 15 cm. Cordialement. JP – Multicuves.com

Question de Le DANVIC Clara | 09/09/2016

Bonjour, pourrais-je connaître le diamètre de la bague de serrage ? Merci d'avance.

Réponse de Multicuves

Je pense que vous faites référence à la bague noire. Elle est en filetage S60X6. Cela signifie qu’elle se visse sur une vanne ayant une sortie de diamètre 60 mm (filets compris).

Question de Marceillac | 27/02/2016

Comment me procurer des joints bleus SVP ?

Réponse de Multicuves

Bonjour, Nous ne proposons pas ce joint à la vente. Notre fournisseur ne propose pas ce joint en tant que pièce détachée. Sur une autre de nos boutiques, nous proposons un joint dont les dimensions sont quasi identiques (0.5 mm d’écart dans le diamètre). Voici le lien : http://www.raccordspro.com/fr/488-joint-plat-2-epdm-blanc-pour-raccord-rapide-et-droit.html
