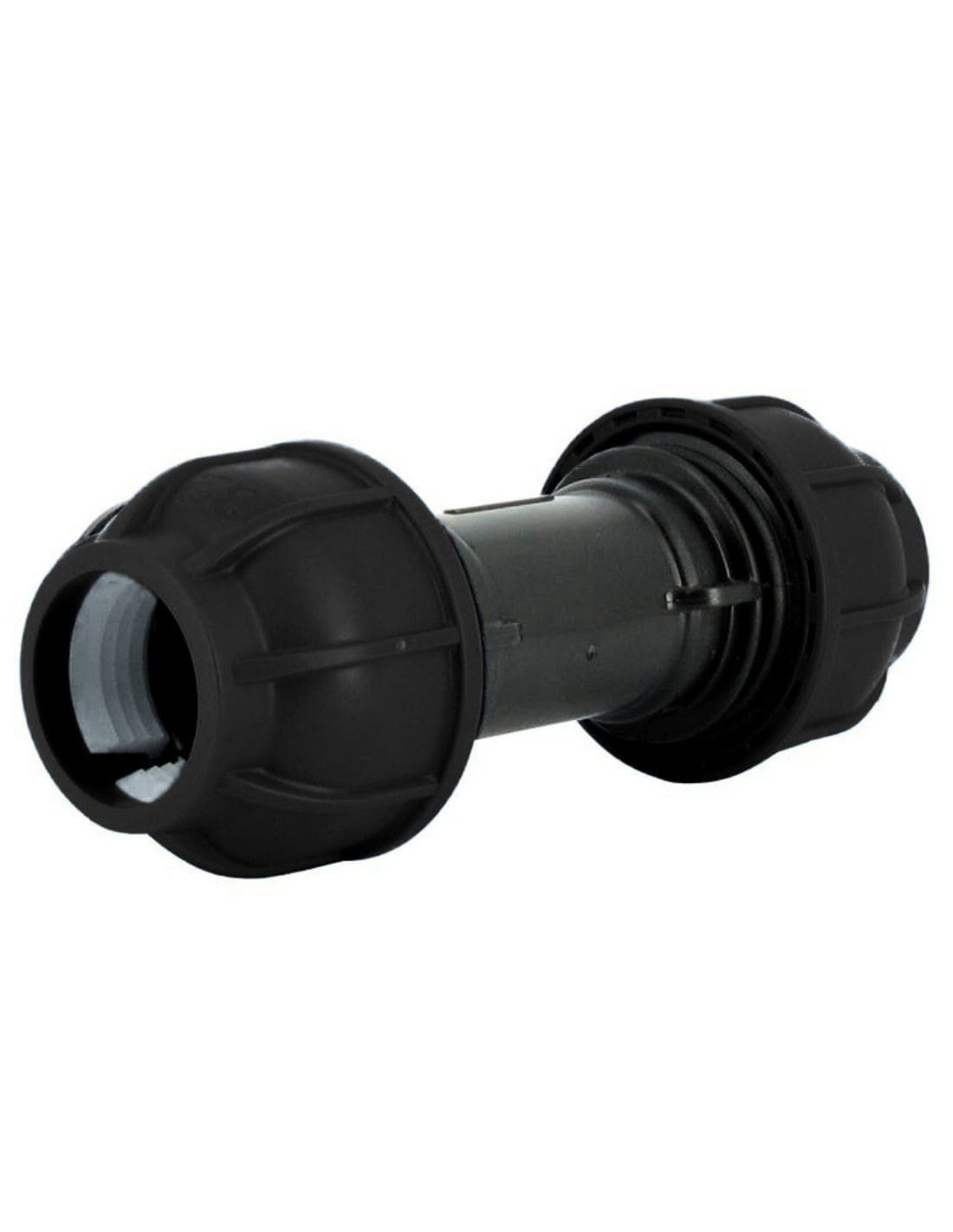

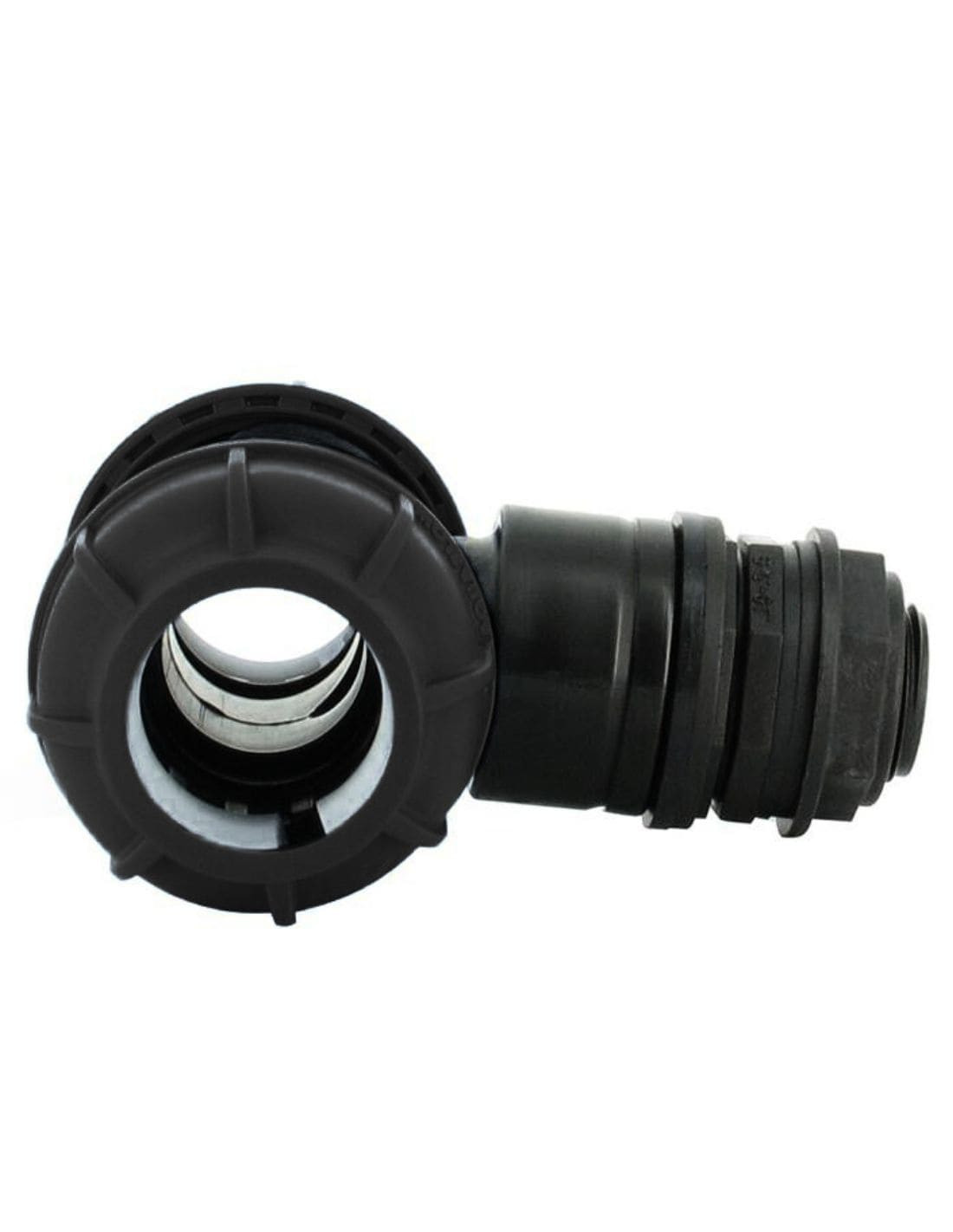

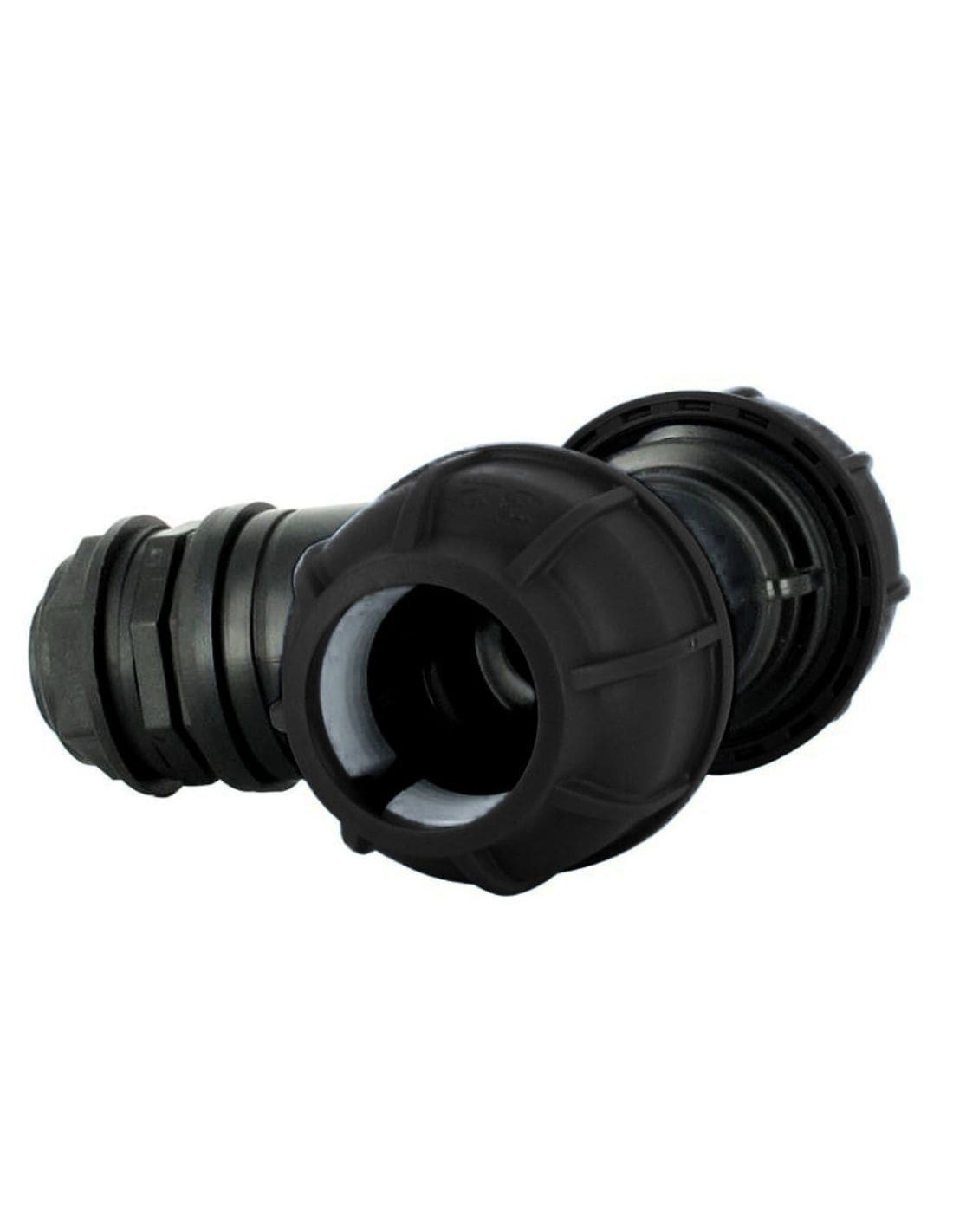

Trop-plein cuve eau 1000L - Té pression Diamètre 32 mm
Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique (aussi appelé IBC ou GRV) utilisées pour la récupération, le stockage et la consommation d’eau de pluie. Il se fixe sur le côté de votre cuve 1000 L et vous permet d'évacuer le trop plein d'eau de pluie contenue dans votre cuve 1000 Litres.
Ce trop-plein suppose de percer un trou dans votre cuve, à l'aide d'une scie cloche ordinaire, compris entre 25 mm et 30 mm.
Caractéristiques :
- Matière : Polyéthylène
- Entrée : Filetée (mâle) 3/4'' Pas gaz
- Sortie : Embout Té pression Ø 32 mm (diamètre 32 mm intérieur)
- Perçage sur paroi de la cuve (mini/maxi) : 25 mm / 30 mm
- Article neuf
Un trop-plein en té à compression de 32 mm pour votre cuve à eau de pluie
Ce trop-plein pour cuve à eau 1000 litres avec raccord en té permet de raccorder deux tubes PEHD de 32 mm de diamètre extérieur sur une même traversée de paroi. Son filetage de fixation mâle 3/4 pouce BSP (20/27 mm) permet son montage sur le côté du réservoir.
Il est conçu pour les cuves 1000 litres en plastique, également appelées IBC ou GRV. Il peut aussi équiper un fût, un bidon ou un récupérateur d’eau de pluie, à condition que la paroi permette le montage du raccord et de ses joints.
La hauteur de pose détermine le niveau à partir duquel l’eau de pluie commence à s’évacuer. Pour un usage en trop-plein, installez le raccord dans la partie haute du réservoir, en conservant une marge sous le bord supérieur. La capacité de l’évacuation doit être adaptée au débit d’eau entrant dans votre réserve.

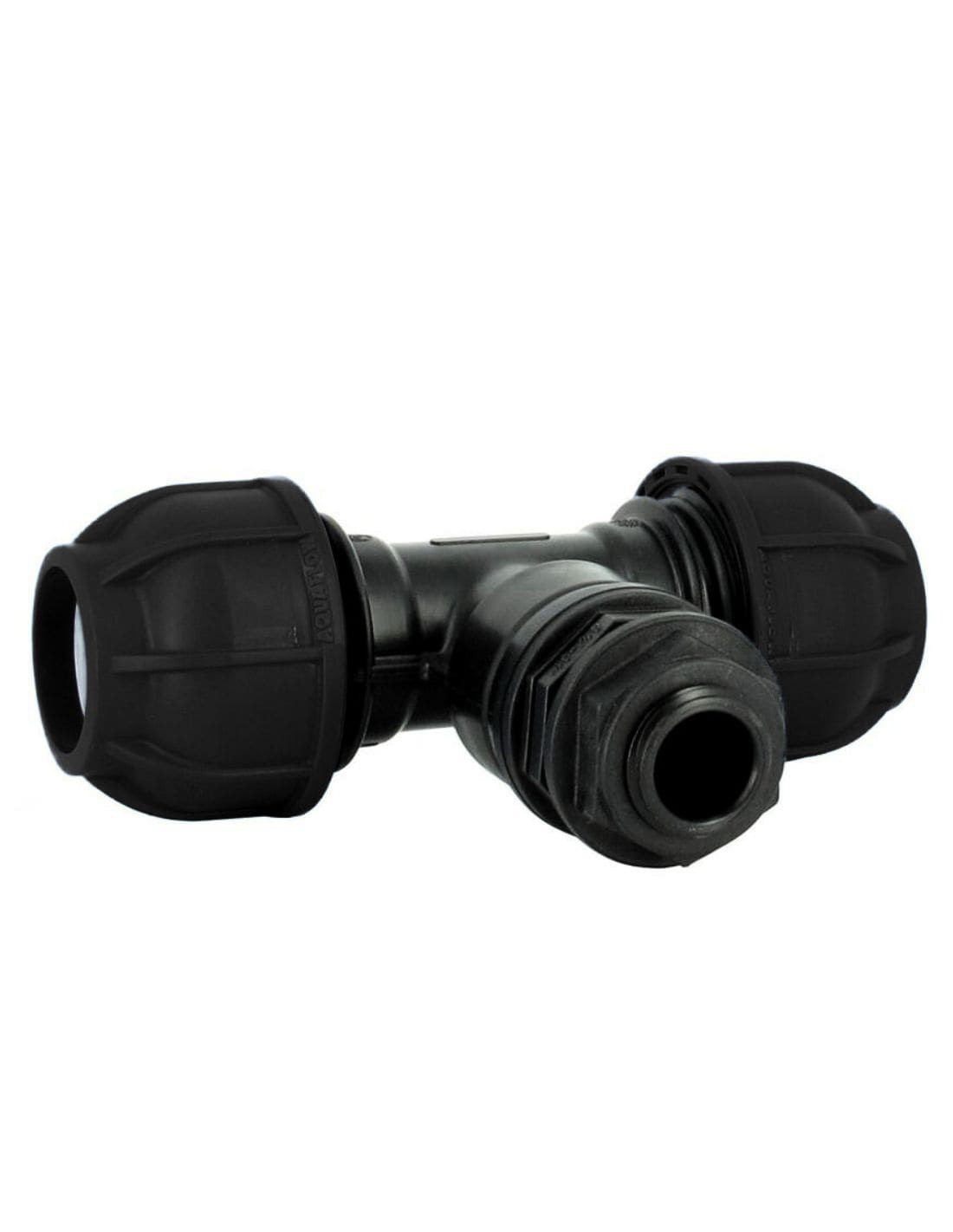

Un raccord en té pour deux tubes PEHD de 32 mm par compression
Le té possède deux sorties à compression opposées, permettant de prolonger une canalisation de part et d’autre du raccord. Chaque tube s’introduit à l’intérieur de sa sortie ; le serrage de l’écrou assure son maintien et l’étanchéité, sans collage.
Choisissez des tubes PEHD compatibles de 32 mm de diamètre extérieur. Cette dimension ne correspond pas au diamètre intérieur d’un tuyau souple à emmancher sur un embout cannelé.
Prévoyez le raccordement des deux sorties selon votre installation. Si une branche n’est pas utilisée, équipez-la d’une solution d’obturation compatible pour éviter un écoulement à cet endroit.
Les dimensions correspondent à trois éléments distincts :
- 32 mm : diamètre extérieur des tubes PEHD à raccorder.
- 3/4 pouce BSP (20/27 mm) : filetage de fixation côté paroi.
- 25 à 30 mm : diamètre du trou à percer dans la cuve.
Caractéristiques du trop-plein en té à compression de 32 mm
- Référence : 888129.
- Matière : polyéthylène.
- Filetage de fixation traversant la paroi : mâle 3/4 pouce BSP (20/27 mm), au pas gaz.
- Sortie : raccord en té avec deux sorties à compression de 32 mm.
- Tubes compatibles : tubes PEHD de 32 mm de diamètre extérieur.
- Perçage de la paroi : entre 25 et 30 mm.
- Éléments fournis : trop-plein, écrou de fixation et 2 joints.
- État : article neuf.
Ce produit est exclusivement réservé à un usage avec de l’eau. Si vous recherchez des raccords pour le transfert d’autres fluides et liquides (industriels, alimentaires, chimiques, etc.), notre boutique en ligne raccordspro.com vous propose une gamme de près de 300 raccords de tout type, prévus pour un usage professionnel.
Une installation sur la paroi avec un perçage de 25 à 30 mm

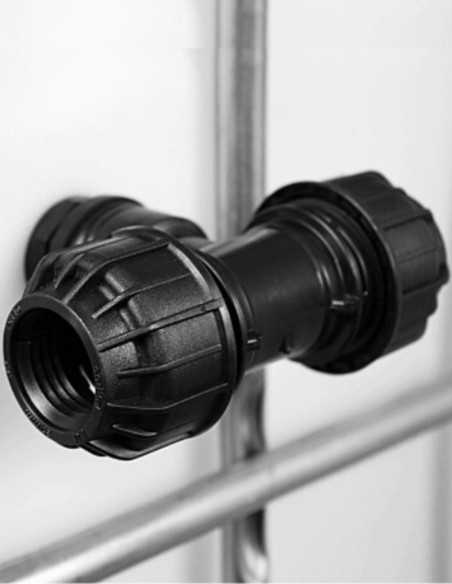

Ce trop-plein se monte directement à travers la paroi de votre cuve à eau de 1000 litres, fût ou récupérateur d’eau de pluie. Il ne se branche pas sur la vanne de vidange. Prévoyez un accès à l’intérieur du réservoir pour installer les éléments de fixation.
- Repérez l’emplacement sur une zone permettant une bonne portée des joints, en conservant l’espace nécessaire pour les deux départs de tube.
- Percez un trou de 25 à 30 mm avec une scie cloche, puis nettoyez soigneusement le bord du trou.
- Positionnez le trop-plein avec ses joints de part et d’autre de la paroi, puis serrez l’écrou de fixation pour maintenir l’ensemble et assurer l’étanchéité.
- Préparez les tubes PEHD de 32 mm avec une coupe droite et propre, introduisez-les jusqu’en butée dans les sorties à compression, puis serrez les écrous de raccordement.
Soutenez les canalisations pour éviter qu’elles exercent une contrainte sur le té. Pour évacuer le surplus d’eau de pluie, prévoyez une pente vers le point d’évacuation. Vérifiez l’étanchéité sur la paroi, le maintien des tubes et le bon écoulement de l’eau lors du premier remplissage.
Les tubes PEHD, leurs supports, une éventuelle obturation et la scie cloche sont à prévoir séparément.
Télécharger la notice de montage du trop-plein sur votre cuve (PDF)
Tutoriel vidéo : installer un trop-plein sur une cuve de récupération d’eau
