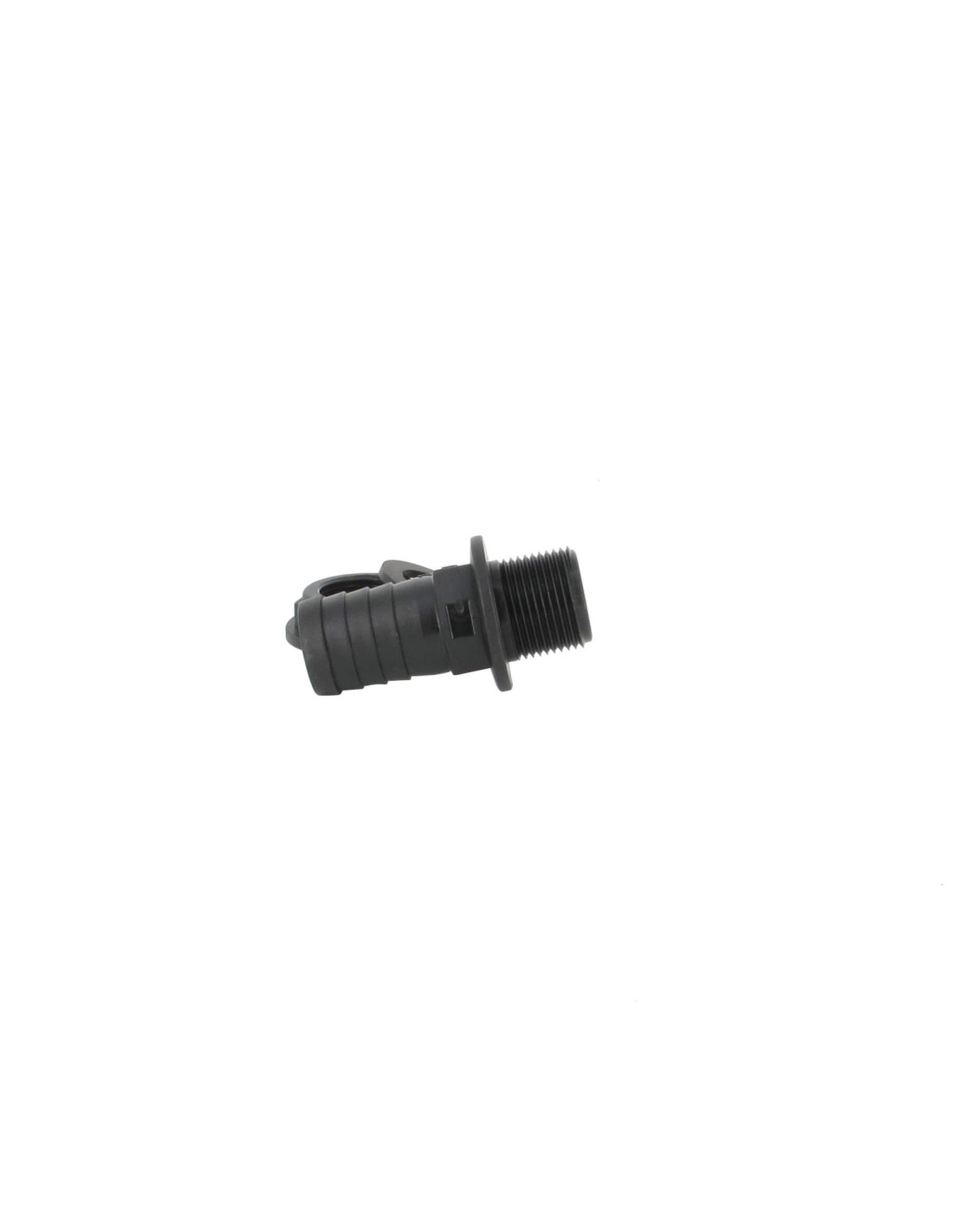

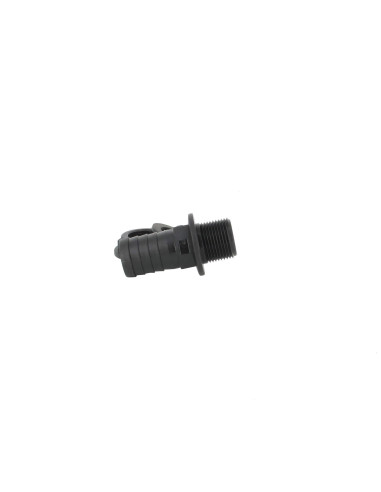

Référence : 888094

Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique (aussi appelé IBC ou GRV) utilisées pour la récupération, le stockage et la consommation d’eau de pluie. Il se fixe sur le côté de votre cuve 1000 L et vous permet d'évacuer le trop plein d'eau de pluie contenue dans votre cuve 1000 Litres.

Ce trop-plein suppose de percer un trou dans votre cuve, à l'aide d'une scie cloche ordinaire, compris entre 25 mm et 30 mm.

Caractéristiques :

  • Matière : Polypropylène et polyéthylène
  • Entrée : Mâle 3/4'' pas du gaz
  • Sortie : Embout droit Ø 25 mm (diamètre 25 mm extérieur)
  • Perçage sur paroi de la cuve (mini/maxi) : 25 mm / 30 mm
  • Poids : 29 g
  • Article neuf



 Télécharger la notice de montage du trop-plein sur votre cuve

Produits à acheter ensemble

Les clients qui ont acheté cet article ont aussi choisi

  • Trop-plein cuve eau 1000L - Embout droit Diamètre 25 mm
  • +
  • Tuyau Cristal diamètre 25 mm intérieur - longueur 2 mètres
  • +
  • Collier de serrage inox - 24-36 mm (lot de 3)
  • Prix total des produits sélectionnés : 37,20 €

Commandez avant 09:00 et recevez-le entre jeu. 19 novembre et mar. 24 novembre avec Mondial Relay - Livraison en Point Relais


Un trop-plein droit de 25 mm pour évacuer le surplus d’eau de votre cuve à eau de pluie

Ce trop-plein pour cuve à eau 1000 litres permet d’évacuer l’eau de pluie excédentaire lorsque le niveau atteint l’ouverture du raccord. Son embout cannelé droit de 25 mm permet de raccorder un tuyau souple pour diriger l’eau vers le point d’évacuation prévu.

Il est conçu pour les cuves 1000 litres en plastique, également appelées IBC ou GRV. Il peut aussi équiper un fût ou un récupérateur d’eau de pluie, à condition que la paroi permette le montage du raccord et de ses joints.

La hauteur de pose détermine le niveau à partir duquel l’eau de pluie commence à s’évacuer. Installez le trop-plein dans la partie haute du réservoir, en conservant une marge sous le bord supérieur. La capacité de l’évacuation doit être adaptée au débit d’eau entrant dans votre réserve.

Un embout droit qui permet de raccorder un tuyau souple de 25 mm intérieur

La sortie présente un diamètre extérieur de 25 mm. Elle permet d’emmancher un tuyau souple de 25 mm de diamètre intérieur. L’embout droit fait partir le tuyau dans le prolongement du raccord : prévoyez suffisamment d’espace devant la sortie pour l’orienter sans le plier.

Le tuyau n’est pas fourni. Prévoyez un tuyau compatible et un collier de serrage adapté pour maintenir le raccordement. Posez le tuyau avec une pente vers le point d’évacuation, sans pli ni écrasement.

Le diamètre de sortie ne correspond pas au diamètre de perçage. Pour installer ce trop-plein sur votre cuve à eau, le trou dans la paroi doit mesurer entre 25 et 30 mm.

Caractéristiques du trop-plein pour cuve à eau avec embout droit de 25 mm

  • Référence : 888094.
  • Matières : polypropylène et polyéthylène.
  • Filetage de fixation traversant la paroi : mâle 3/4 pouce BSP (20/27 mm), au pas gaz.
  • Sortie : embout cannelé droit de 25 mm de diamètre extérieur.
  • Tuyau compatible : diamètre intérieur de 25 mm.
  • Perçage de la paroi : entre 25 et 30 mm.

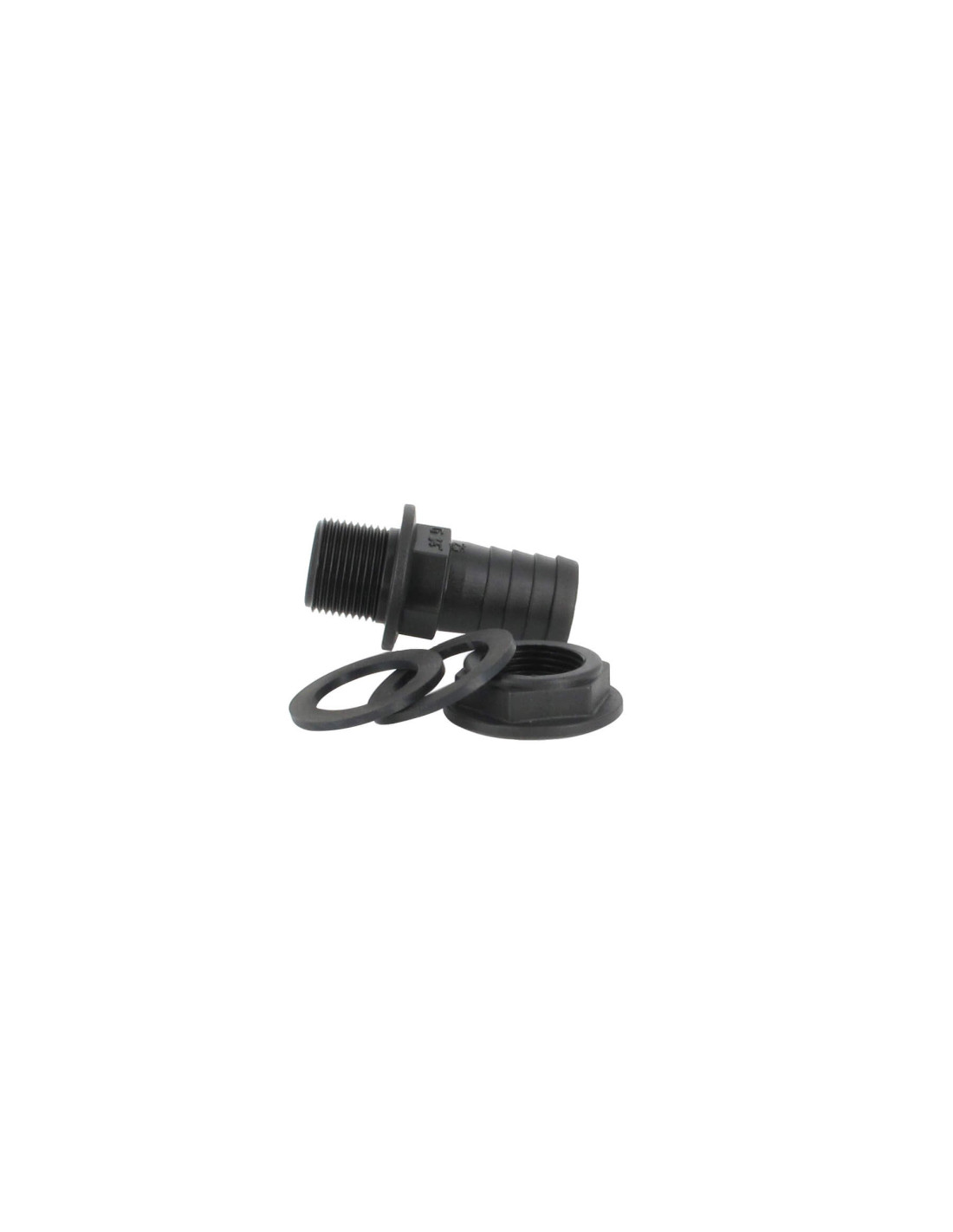

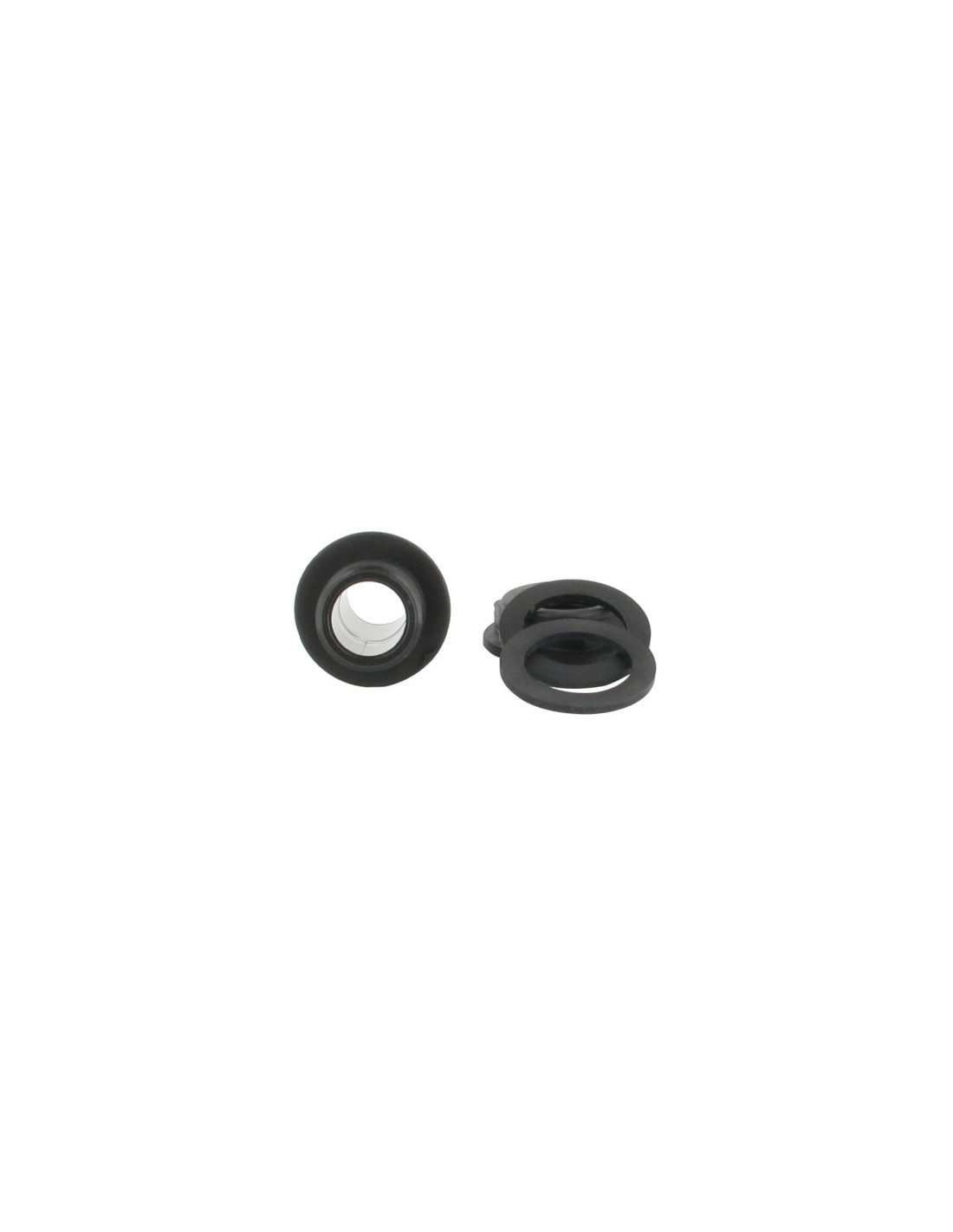

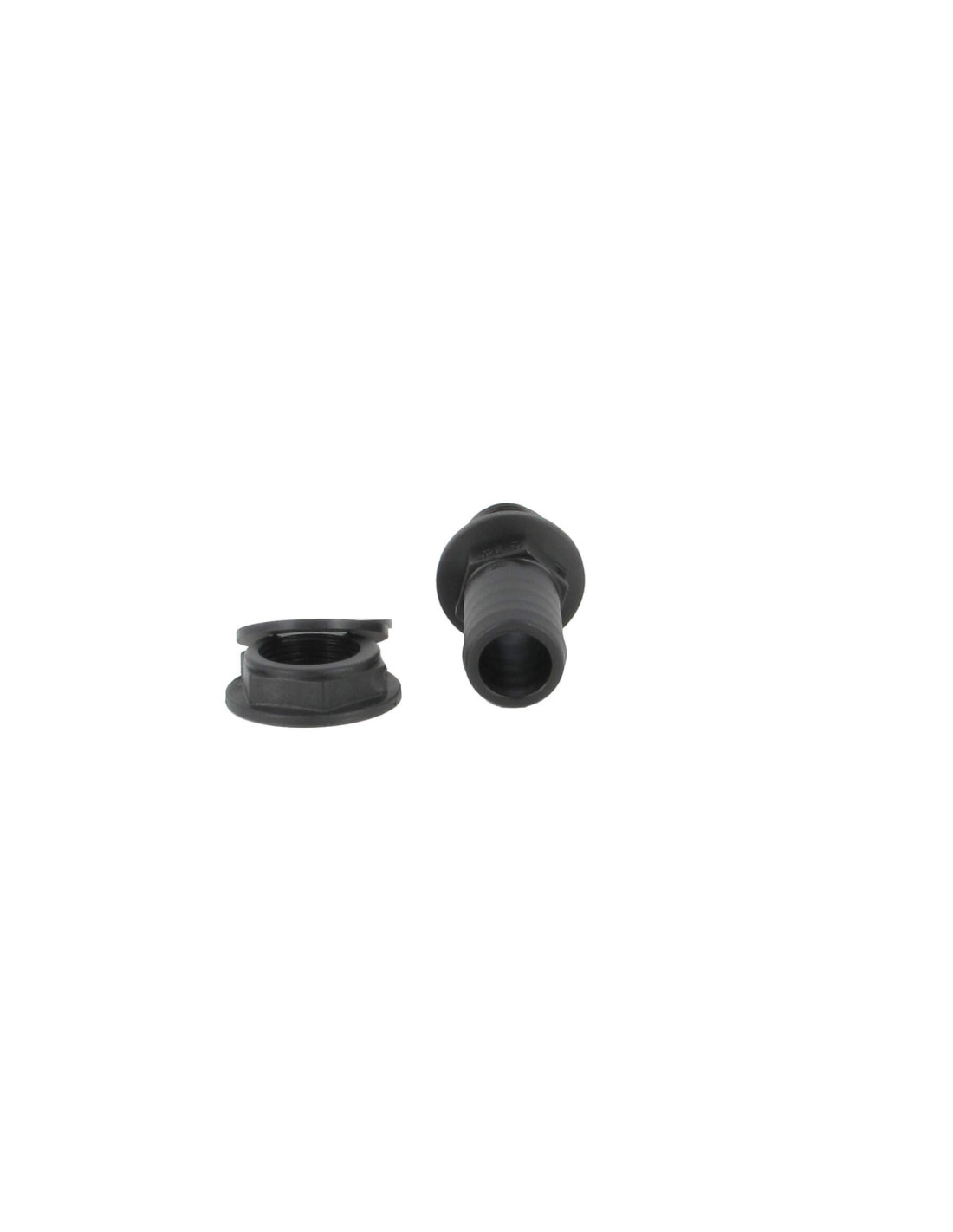

  • Éléments fournis : trop-plein, écrou et 2 joints.
  • Poids : 29 g.
  • État : article neuf.

Ce produit est exclusivement réservé à un usage avec de l’eau. Si vous recherchez des raccords pour le transfert d’autres fluides et liquides (industriels, alimentaires, chimiques, etc.), notre boutique en ligne raccordspro.com vous propose une gamme de près de 300 raccords de tout type, prévus pour un usage professionnel.

Une installation sur la paroi avec un perçage de 25 à 30 mm

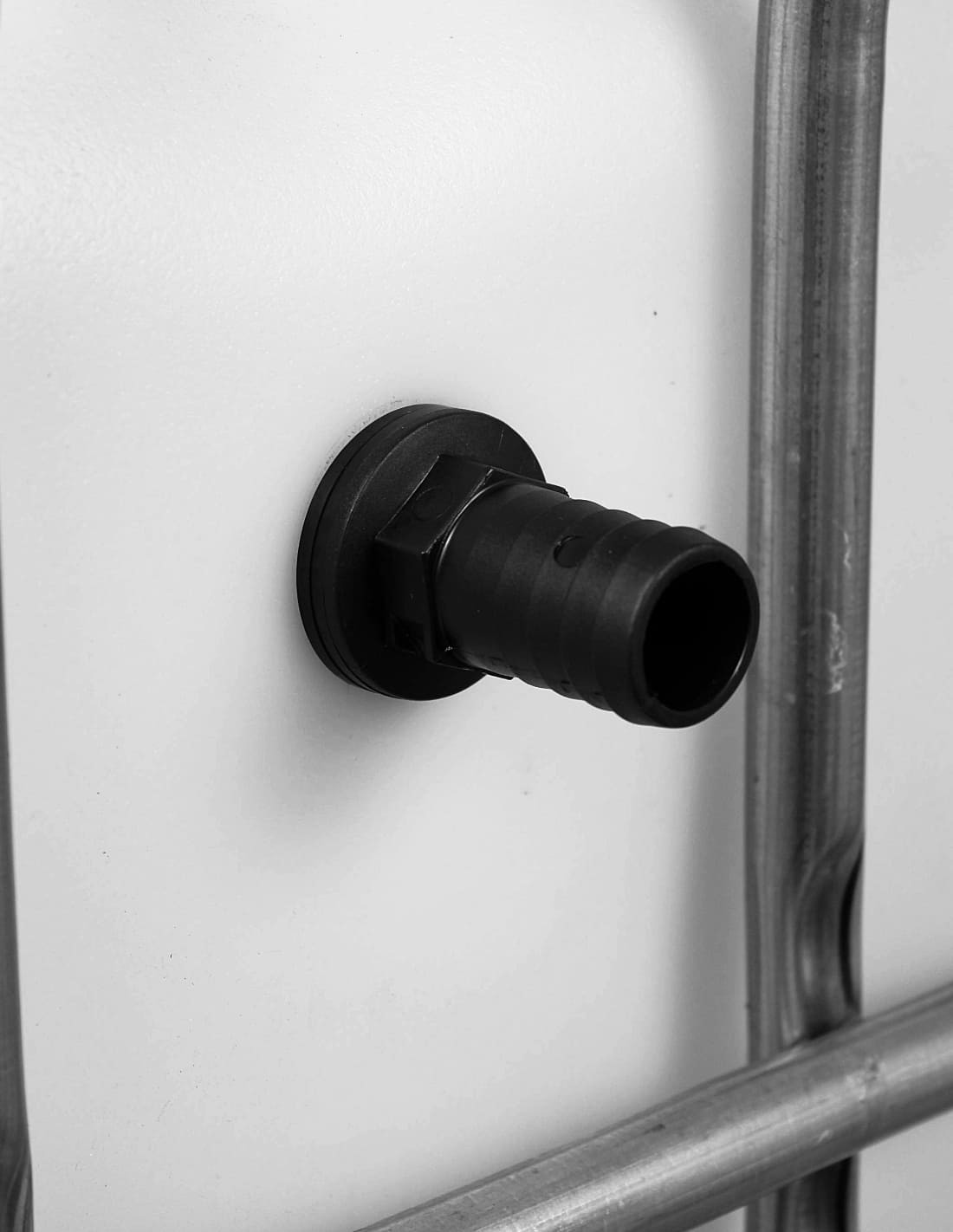

Ce trop-plein se monte directement à travers la paroi de votre cuve à eau de 1000 litres, fût ou récupérateur d’eau de pluie. Il ne se branche pas sur la vanne de vidange. Prévoyez un accès à l’intérieur du réservoir pour installer le second joint et l’écrou.

  1. Repérez l’emplacement dans la partie haute du réservoir, sur une zone permettant une bonne portée des joints.
  2. Percez un trou de 25 à 30 mm avec une scie cloche, puis nettoyez soigneusement le bord du trou.
  3. Placez le premier joint sur le raccord, puis introduisez le trop-plein dans le trou depuis l’extérieur.
  4. Installez le second joint et l’écrou à l’intérieur, puis serrez pour maintenir le raccord et assurer l’étanchéité.
  5. Si vous utilisez un tuyau d’évacuation, emmanchez-le sur l’embout cannelé et maintenez-le avec un collier adapté.

Vérifiez l’étanchéité et le bon écoulement de l’eau lors du premier remplissage. Le tuyau, le collier de serrage et la scie cloche sont à prévoir séparément.

Télécharger la notice de montage du trop-plein sur votre cuve (PDF)

Tutoriel vidéo : installer un trop-plein sur une cuve de récupération d’eau

Entrée du raccord
Mâle 3/4" Pas Gaz
Type de sortie
Embout cannelé droit
Diamètre de sortie
cannelé Ø25 mm
Matériau
Polypropylène
Diamètre de perçage sur paroi
entre 25 mm et 30 mm
888094

Questions posées par nos clients

Question de THIERRY GEHIN | 05/09/2020

J'ai un tuyau pvc rigide de 32 mm extérieur. Faut il un embout de 25 mm pour que je puisse y brancher mon tuyau ?
Merci

Réponse de Multicuves

Bonjour,
Il faudrait mesurer le diamètre intérieur de votre tuyau pour être sûr.
Si votre tuyau a un diamètre extérieur de 32 mm, nous vous conseillons d'opter plutôt pour un trop-plein cuve eau 1000L - pression Diamètre 32 mm :
https://www.multicuves.com/81-trop-pleins-pression?q=Diam%C3%A8tre+de+sortie-1%221//4+--+32+mm

Cordialement,
Multicuves

Question de Clémént Rodot | 01/07/2020

Bonjour,

Quelle est la température maximum d'utilisation ?

Réponse de Multicuves

Bonjour Monsieur,

Les températures d'utilisation sont : -20°C / + 80°C
Cependant, les produits Multicuves sont exclusivement réservés pour un usage avec de l'eau de pluie.

Cordialement.
Multicuves
