Référence : 888301

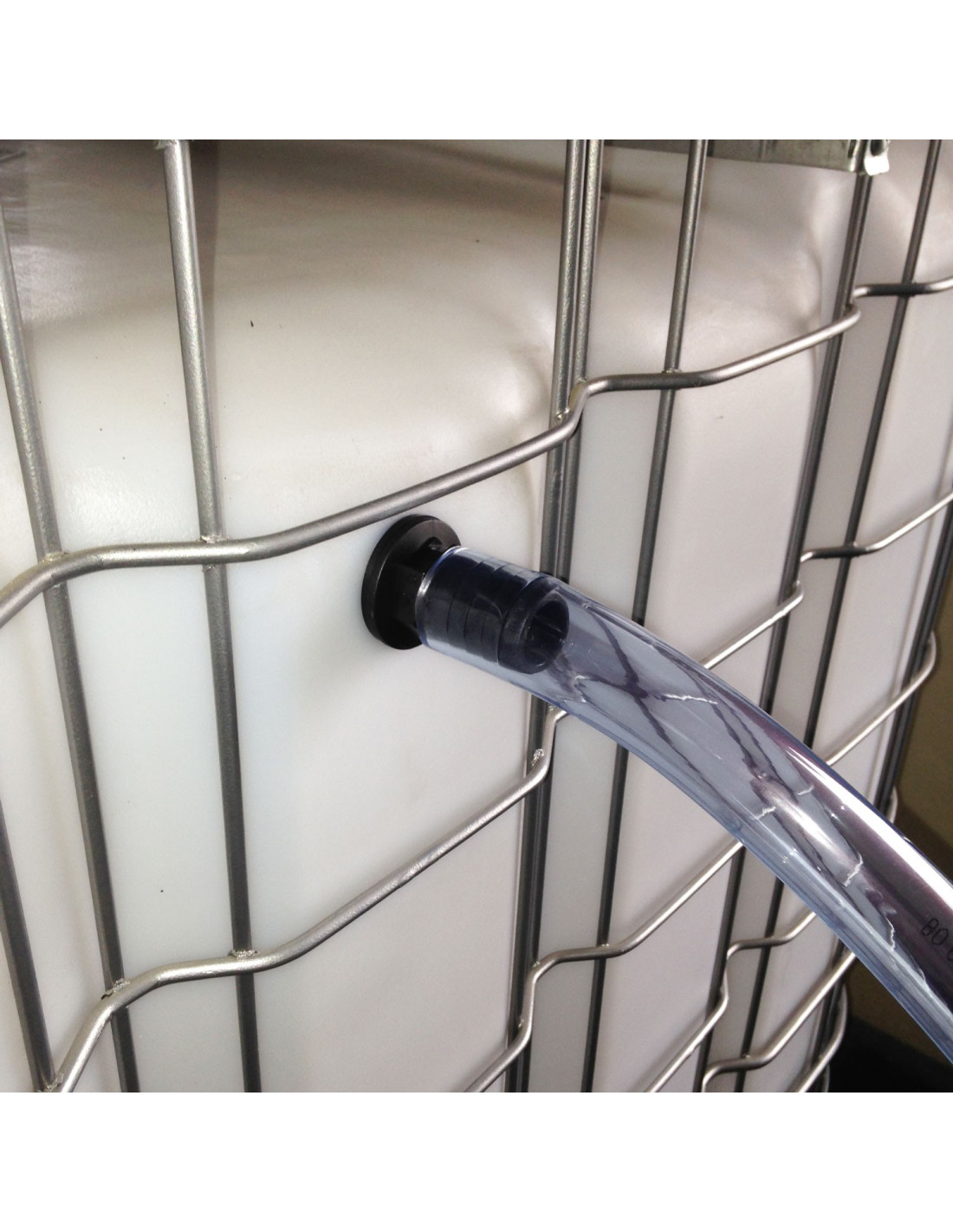

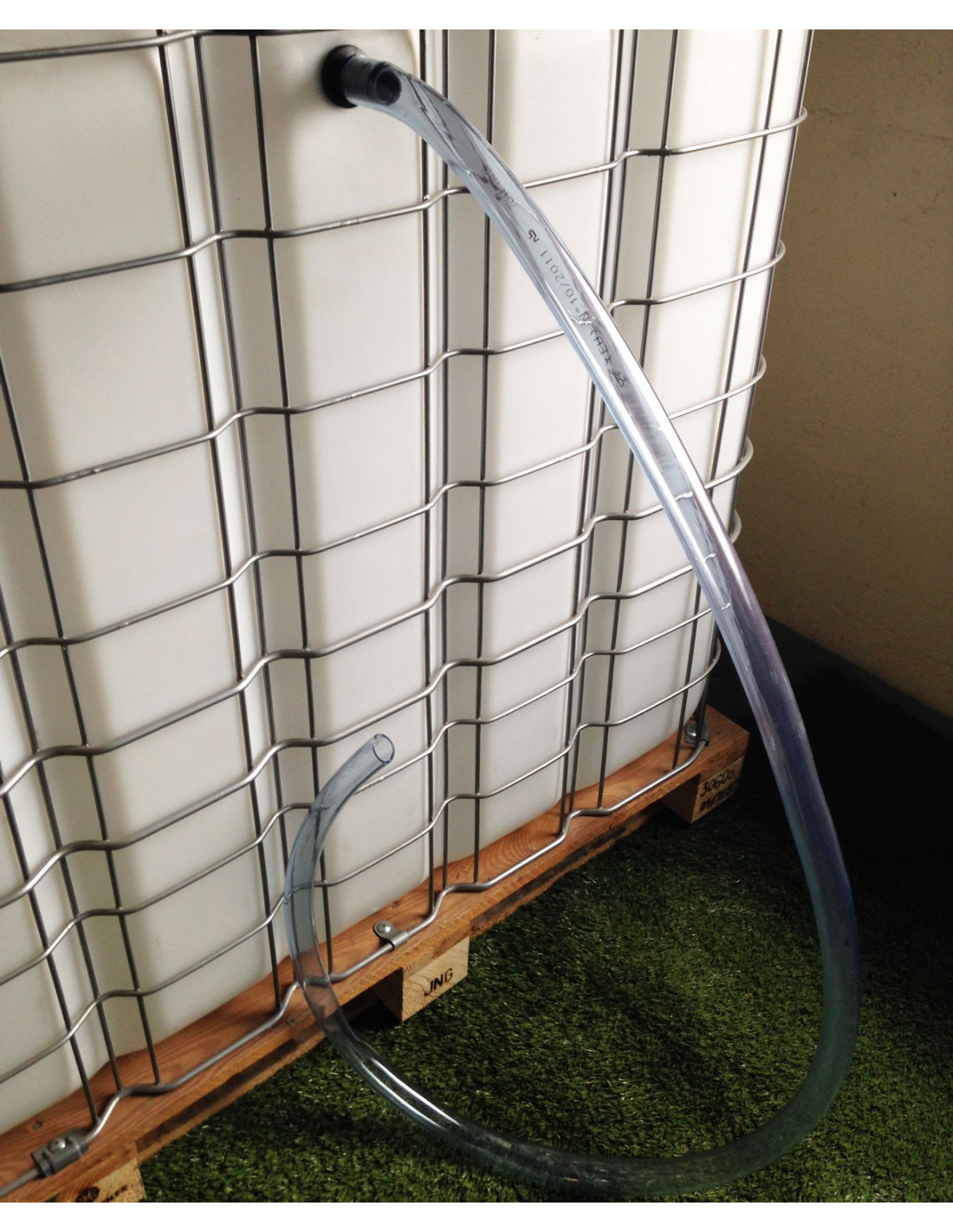

Le pack trop plein + tuyau se fixe sur le côté de votre cuve 1000 L et vous permet d'évacuer le trop plein d'eau de pluie contenu dans votre cuve 1000 Litres. L'évacuation de l'eau se fait facilement grâce au tuyau de 2 mètres (facilement recoupable selon vos besoins).

Ce trop-plein suppose de percer un trou dans votre cuve, à l'aide d'une scie cloche ordinaire, compris entre 20 mm et 25 mm.

Caractéristiques :

  • Matière : Polypropylène et polyéthylène
  • Entrée : Mâle 1/2'' pas du gaz
  • Sortie : Embout droit Ø 15 mm (diamètre 15 mm)
  • Tuyau : Cristal Ø15-19 mm de 2 mètres
  • Trop plein livré avec 2 joints + écrou
  • Article neuf



 Télécharger la notice de montage du trop-plein sur votre cuve

Produits à acheter ensemble

Les clients qui ont acheté cet article ont aussi choisi

  • Pack trop-plein cuve eau embout droit Ø 15 mm + 2M Tuyau
  • +
  • Collier de serrage inox - 14-24 mm (lot de 4)
  • Prix total des produits sélectionnés : 28,30 €

Commandez avant 09:00 et recevez-le entre jeu. 26 novembre et mar. 1 décembre avec Mondial Relay - Livraison en Point Relais


Un pack trop-plein droit Ø 15 mm pour évacuer le surplus d’eau de votre cuve

Ce pack trop-plein pour cuve à eau avec embout droit Ø 15 mm et tuyau de 2 mètres permet d’évacuer le surplus d’eau de pluie lorsque votre réserve atteint le niveau du raccord. Il se fixe sur le côté du réservoir et dirige l’eau vers le point d’évacuation choisi.

Il est conçu pour les cuves à eau de 1000 litres en plastique, également appelées IBC ou GRV. Il peut aussi équiper un fût ou un récupérateur d’eau de pluie, à condition que sa paroi permette le montage du raccord et de ses joints.

La hauteur de pose détermine le niveau à partir duquel l’eau commence à s’évacuer. Installez le trop-plein dans la partie haute de la réserve, en conservant une marge sous le bord supérieur. Le diamètre choisi doit permettre d’évacuer le débit d’eau entrant dans votre réservoir.

Un embout droit et un tuyau de 2 mètres pour prolonger l’évacuation

L’embout cannelé droit Ø 15 mm permet de raccorder le tuyau dans le prolongement de la sortie du trop-plein. Le tuyau Cristal souple de 2 mètres peut être recoupé à la longueur souhaitée pour adapter l’évacuation à votre installation.

La dimension 15 x 19 mm du tuyau correspond à un diamètre intérieur de 15 mm, adapté à l’embout cannelé, et à un diamètre extérieur de 19 mm. Ces dimensions sont distinctes du diamètre de perçage de la paroi.

Pour permettre l’écoulement par gravité, disposez le tuyau avec une pente vers le point d’évacuation, sans pli ni écrasement, et gardez son extrémité libre.

Le contenu du pack trop-plein droit Ø 15 mm

  • 1 trop-plein avec embout cannelé droit Ø 15 mm.
  • 2 joints : à placer de part et d’autre de la paroi pour assurer l’étanchéité.
  • 1 écrou de fixation : pour maintenir le raccord sur le réservoir.
  • 1 tuyau Cristal de 2 mètres : diamètre intérieur 15 mm et diamètre extérieur 19 mm, recoupable.

Le réservoir et la scie cloche ne sont pas fournis.

Une installation sur la paroi avec un perçage de 20 à 25 mm

Le trop-plein se monte directement à travers la paroi de votre cuve, fût ou récupérateur d’eau. Il ne se branche pas sur la vanne de vidange. Prévoyez un accès à l’intérieur du réservoir pour installer le second joint et visser l’écrou.

  1. Repérez l’emplacement dans la partie haute du réservoir, sur une zone permettant aux joints de reposer correctement.
  2. Percez un trou de diamètre compris entre 20 et 25 mm avec une scie cloche, puis nettoyez le bord du trou.
  3. Placez le premier joint sur le raccord et introduisez sa partie filetée dans l’ouverture.
  4. Installez le second joint et l’écrou à l’intérieur, puis serrez pour maintenir le raccord et assurer l’étanchéité.
  5. Emmanchez le tuyau sur l’embout droit et disposez-le vers le point d’évacuation.

Vérifiez l’étanchéité et le bon écoulement de l’eau lors du premier remplissage.

Télécharger la notice de montage des trop-pleins et passe-parois

Caractéristiques du pack trop-plein pour cuve à eau Ø 15 mm

  • Référence : 888301.
  • Matières du raccord : polypropylène et polyéthylène.
  • Filetage de fixation traversant la paroi : mâle 1/2 pouce pas gaz, avec écrou fourni.
  • Sortie : embout cannelé droit Ø 15 mm.
  • Tuyau : Cristal souple de 2 mètres, recoupable, diamètre intérieur 15 mm et extérieur 19 mm.
  • Perçage de la paroi : entre 20 et 25 mm.
  • Étanchéité et fixation : deux joints et un écrou fournis.
  • État : article neuf.

Ce pack est exclusivement réservé à un usage avec de l’eau. Il est destiné aux installations de récupération et de stockage d’eau de pluie.

Pour le transfert d’autres fluides ou liquides, consultez notre boutique RaccordsPro.com afin de rechercher un équipement adapté à votre utilisation.

Tutoriel vidéo : installer un trop-plein sur une cuve de récupération d’eau

Visualisez le perçage de la paroi et la fixation du trop-plein sur une cuve de 1000 litres, avec ses joints et son écrou.

Entrée du raccord
Mâle 1/2" Pas Gaz
Longueur du tuyau
2 m
Type de sortie
Embout cannelé droit
Diamètre de sortie
cannelé Ø15 mm
Diamètre intérieur du tuyau
15 mm
Diamètre de perçage sur paroi
entre 20 mm et 25 mm
