Kit collecteur - Couvercle de cuve eau 1000L Diamètre 220 mm - Sortie Ø25 mm - 1 m
Kit collecteur - Couvercle de cuve eau 1000L Diamètre 220 mm - Sortie Ø25 mm - 1 m
Kit collecteur - Couvercle de cuve eau 1000L Diamètre 220 mm - Sortie Ø25 mm - 1 m
Kit collecteur - Couvercle de cuve eau 1000L Diamètre 220 mm - Sortie Ø25 mm - 1 m

Kit collecteur - Couvercle de cuve 1000L Diamètre 220 mm - Sortie Ø25 mm - 1 m

Référence : 888489

Kit de liaison permettant le raccordement entre votre collecteur d'eau et votre cuve via le couvercle.

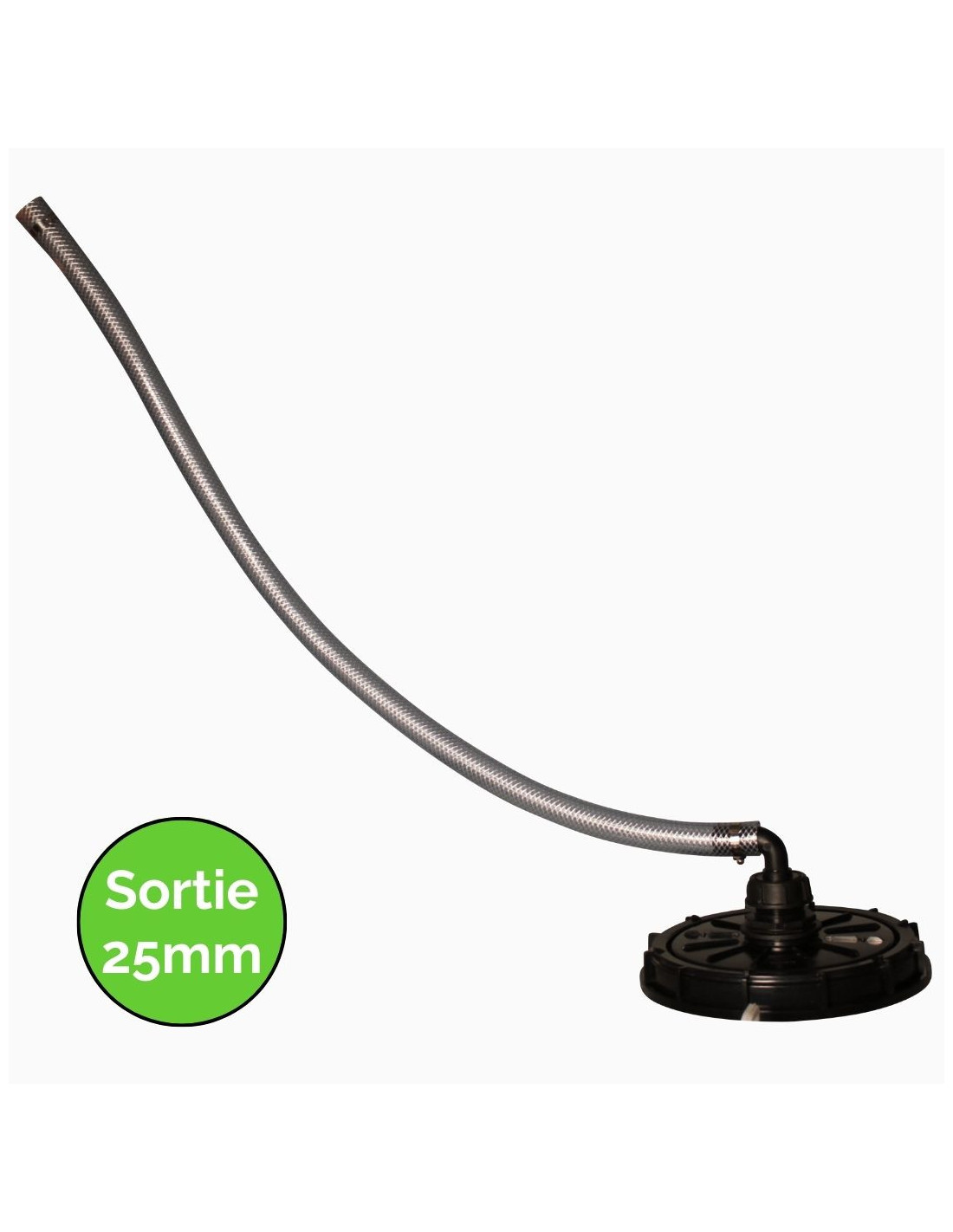

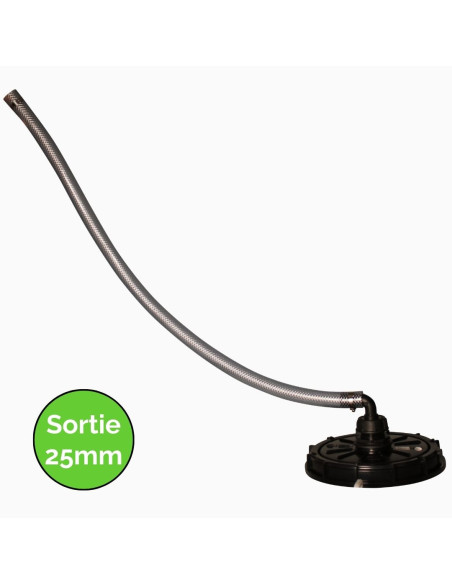

Le kit de liaison à la cuve comprend :

  • un couvercle de cuve de diamètre intérieur 220 mm (diamètre extérieur : 268 mm) avec bonde 2'' pas gaz,
  • un raccord coudé 90° mâle avec sortie cannelée 25 mm,
  • un tuyau de 1 m de longueur de diamètre intérieur 25 mm,
  • 2 colliers de serrage.

Il est fortement recommandé de monter un évent sur ce système ou d’installer un trop-plein sur le côté de votre cuve.

Le kit est idéalement couplé à un collecteur de notre gamme disposant d’une sortie en 25 mm.

Collecteur(s) compatible(s) avec le kit : 888122, 888173 et 888174.

Attention : Ne convient pas pour les cuves enterrées, les cuves à fioul et les fosses.

IMPORTANT : Ce produit est exclusivement réservé pour un usage avec de l'eau.

Commandez avant 09:00 et recevez-le entre jeu. 26 novembre et mar. 1 décembre avec Mondial Relay - Livraison en Point Relais


Un kit de liaison pour collecteur avec couvercle de cuve 220 mm, raccord coudé 25 mm et tuyau de 1 m

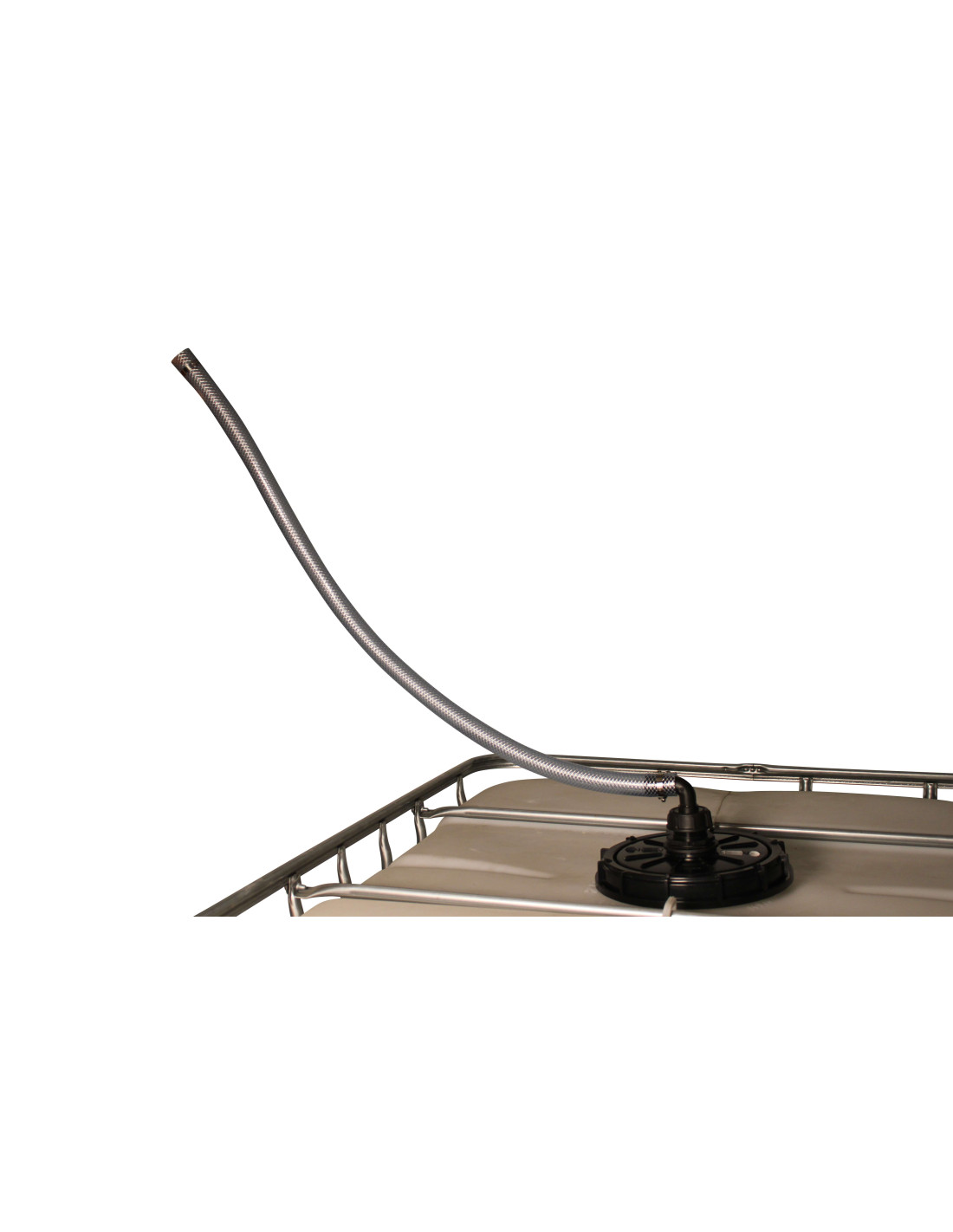

Ce kit de liaison permet de raccorder votre collecteur d’eau de pluie à votre cuve à eau 1000 litres de type IBC ou GRV, via le couvercle. Il relie la sortie du collecteur à l’ouverture supérieure du réservoir pour y acheminer l’eau récupérée depuis la gouttière.

Il comprend un couvercle de diamètre intérieur 220 mm, un raccord coudé avec embout cannelé de 25 mm, un tuyau de 1 m et deux colliers de serrage. Le collecteur d’eau de pluie est à prévoir séparément.

Un couvercle de 220 mm et un tuyau de 25 mm intérieur : deux dimensions à vérifier

Le couvercle présente un diamètre intérieur de 220 mm et un diamètre extérieur de 268 mm. Avant l’achat, vérifiez les dimensions et le filetage de l’ouverture supérieure de votre cuve à eau : sa capacité de 1000 litres ne suffit pas à garantir la compatibilité du couvercle.

Le tuyau fourni mesure 1 m de longueur et 25 mm de diamètre intérieur. Il s’emmanche sur l’embout cannelé du raccord coudé. Vérifiez que cette longueur permet de rejoindre votre collecteur sans tendre le tuyau ni créer de pli.

Un kit de liaison compatible avec les collecteurs d’eau de pluie CAPT’EAU de notre gamme

Ce kit permet de relier les collecteurs CAPT’EAU suivants à votre cuve à eau 1000 litres, par le couvercle. Leur sortie permet de raccorder le tuyau de 25 mm de diamètre intérieur fourni dans le kit :

Choisissez le collecteur adapté à la forme et aux dimensions de votre descente de gouttière. Les collecteurs sont vendus séparément : ce kit assure la liaison entre le collecteur choisi et votre cuve à eau.

Prévoir une circulation d’air et une évacuation du surplus d’eau

Lorsque l’eau de pluie entre dans votre cuve à eau, l’air doit pouvoir en sortir. Prévoyez une circulation d’air suffisante, par exemple avec un évent adapté, vendu séparément.

Un évent laisse circuler l’air ; il ne remplace pas une évacuation du surplus d’eau. Prévoyez également un trop-plein adapté ou un dispositif de gestion du remplissage conforme aux indications de votre collecteur.

Le raccordement par le couvercle ne garantit pas, à lui seul, l’arrêt automatique du remplissage lorsque le récupérateur d’eau de pluie est plein. Vérifiez le fonctionnement de l’ensemble avant de laisser votre installation sans surveillance.

Caractéristiques du kit collecteur avec couvercle de cuve 220 mm

  • Référence : 888489.
  • Couvercle : diamètre intérieur 220 mm, diamètre extérieur 268 mm, avec bonde centrale 2 pouces pas gaz.
  • Raccord : coude à 90° avec embout cannelé de 25 mm.
  • Tuyau : longueur 1 m, diamètre intérieur 25 mm.
  • Fixation du tuyau : 2 colliers de serrage fournis.
  • Matières : polypropylène, EPDM et PVC souple.
  • Poids : 995 g.
  • État : article neuf.

Ce produit est exclusivement réservé à un usage avec de l’eau. Il ne convient pas aux cuves enterrées, aux cuves à fioul ni aux fosses.

Installer le kit entre votre collecteur et votre cuve à eau 1000 litres

  1. Vérifiez la compatibilité du couvercle avec l’ouverture supérieure de votre cuve IBC ou GRV.
  2. Dévissez le bouchon central du couvercle, puis vissez l’adaptateur droit dans cette ouverture et le raccord coudé sur l’adaptateur. Réalisez l’étanchéité des filetages avec un produit adapté.
  3. Vissez le couvercle sur votre cuve à eau et orientez le raccord pour faciliter le passage du tuyau vers le collecteur.
  4. Emmanchez le tuyau sur les deux embouts, puis maintenez les raccordements avec les colliers fournis, sans serrage excessif.
  5. Contrôlez l’installation au premier remplissage : absence de fuite, bon écoulement, circulation d’air et évacuation du surplus d’eau.

Posez le tuyau sans pincement et sans traction sur le couvercle. Gardez les raccordements accessibles pour pouvoir les vérifier et démonter le kit si nécessaire.

Diamètre intérieur du couvercle
220 mm
Diamètre intérieur du tuyau
25 mm
888489
