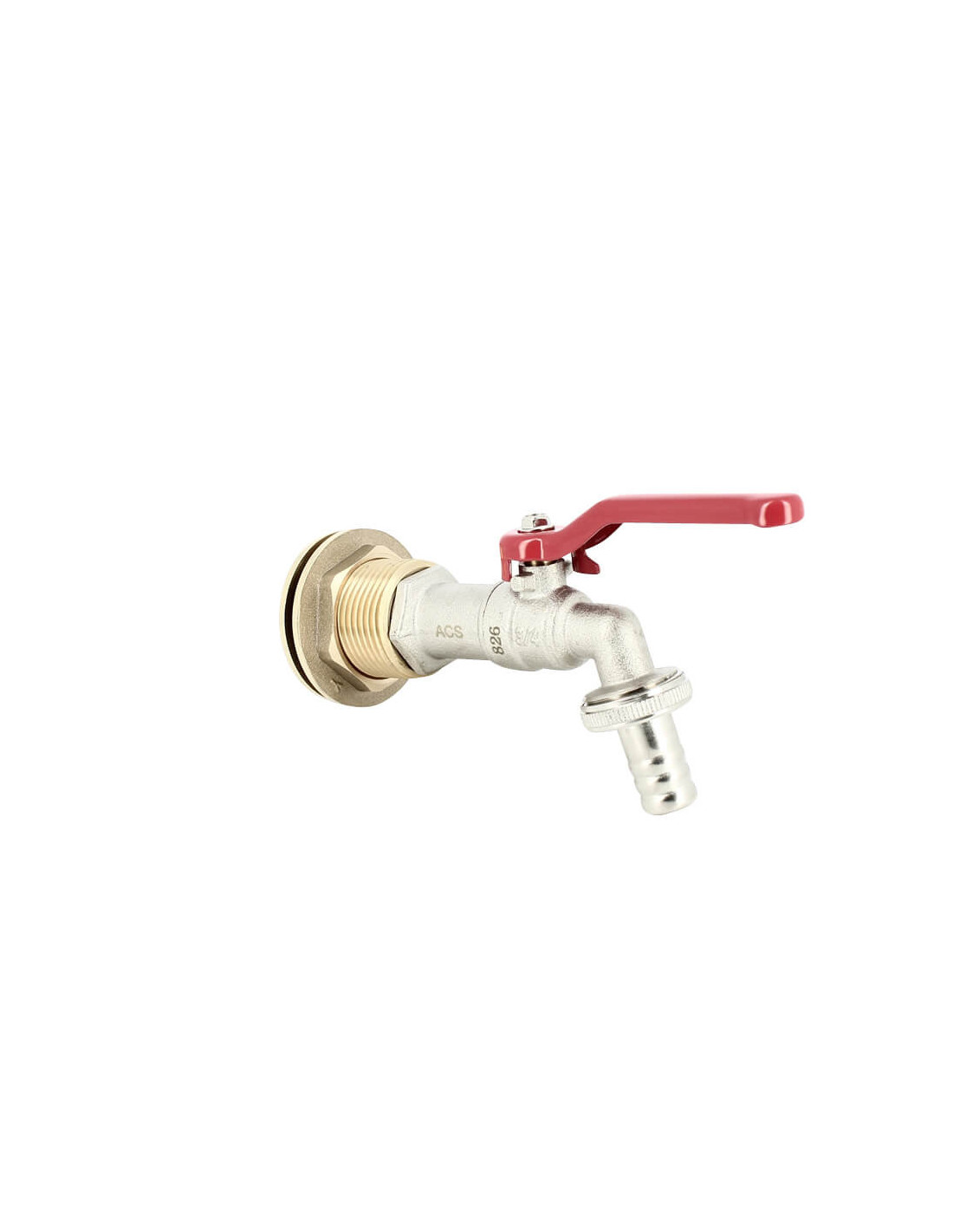

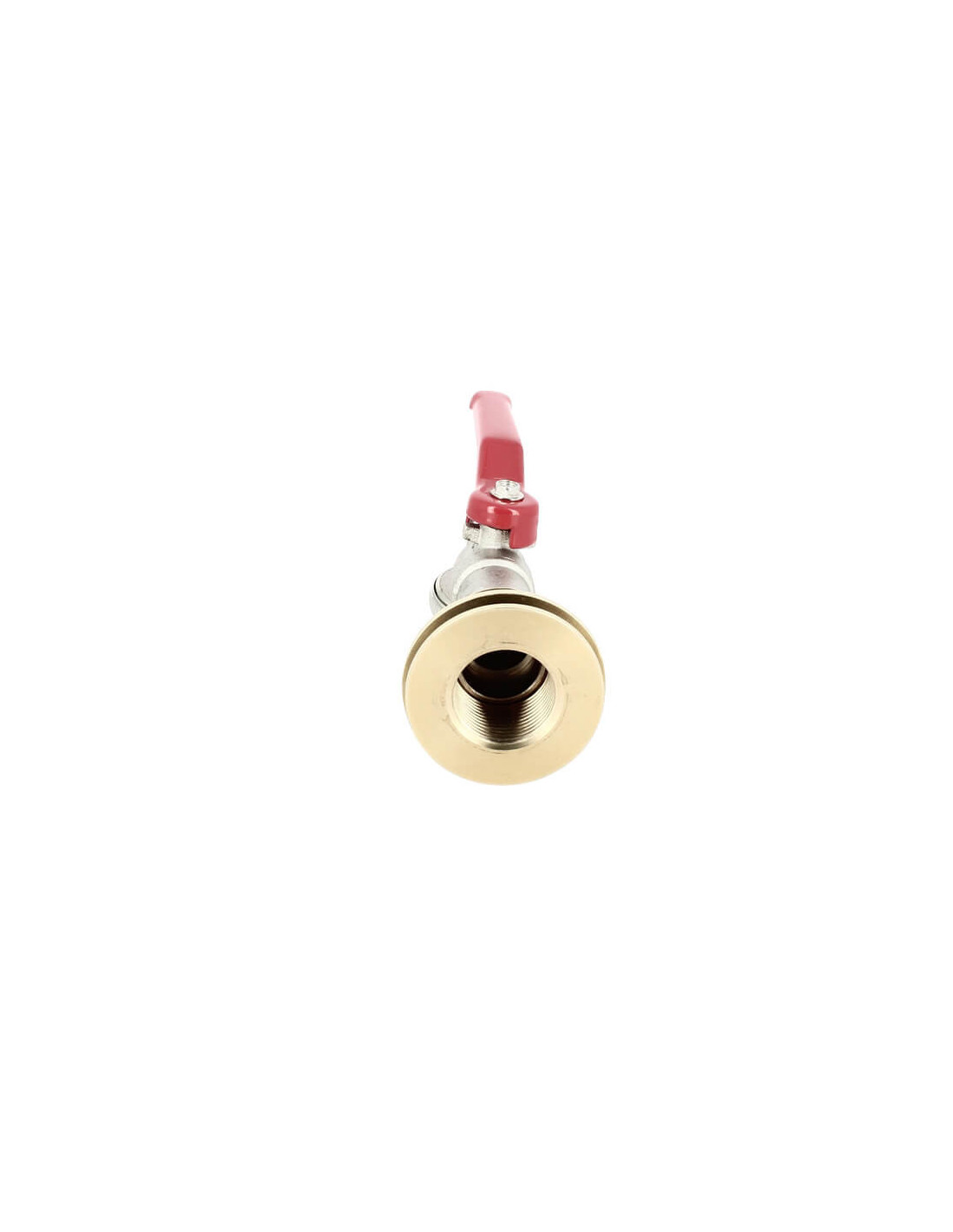

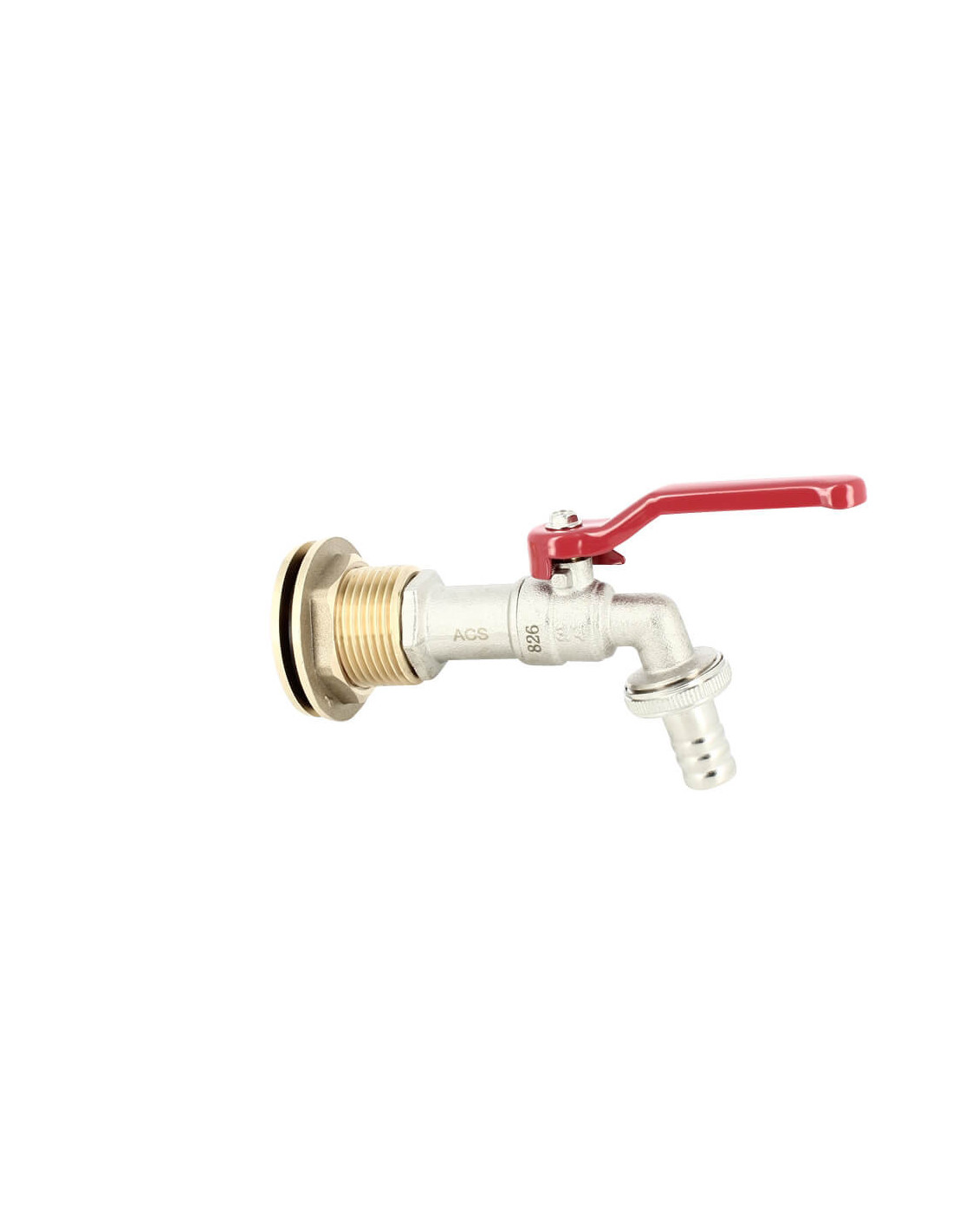

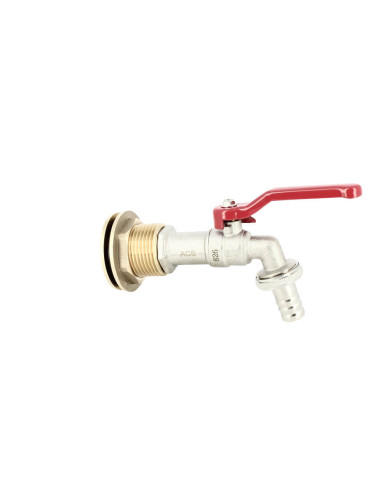

Passe-paroi laiton mâle 1'' - femelle 3/4'' avec robinet ECO
Passe-paroi laiton mâle 1'' - femelle 3/4'' avec robinet ECO
Passe-paroi laiton mâle 1'' - femelle 3/4'' avec robinet ECO

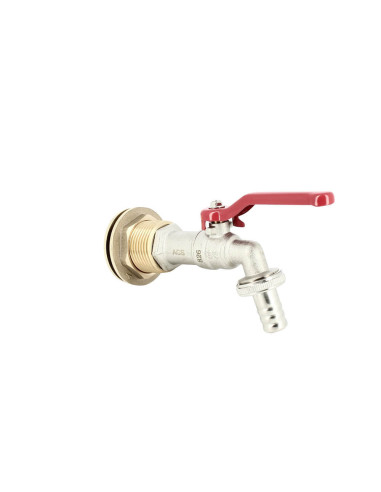

Passe paroi laiton mâle 1'' - femelle 3/4'' avec robinet laiton ECO  - Multicuves
Passe-paroi laiton mâle 1'' - femelle 3/4'' avec robinet ECO
Passe-paroi laiton mâle 1'' - femelle 3/4'' avec robinet ECO
Passe-paroi laiton mâle 1'' - femelle 3/4'' avec robinet ECO
Passe paroi laiton mâle 1'' - femelle 3/4'' avec robinet laiton ECO  - Multicuves

Passe paroi laiton mâle 1'' - femelle 3/4'' avec robinet laiton ECO

Référence : 888497

Cet accessoire est spécialement conçu pour s’adapter sur tous les types de récupérateurs d'eau de pluie : cuves, fûts, bidons, etc.

Il peut se fixer sur le côté de votre cuve 1000 L afin de vous permettre d'évacuer le trop plein d'eau de pluie.

Ce robinet ECO se fixe directement sur votre récupérateur et vous permet de connecter votre tuyau d'arrosage de diamètre intérieur 15 mm sur le robinet.

Le nez du robinet est dévissable. Le nez est vissé sur une sortie mâle 3/4'' pas gaz.

Ce passe-paroi suppose de percer un trou dans votre cuve, à l'aide d'une scie cloche ordinaire, compris entre 32 mm et 42 mm.

Commandez avant 09:00 et recevez-le entre jeu. 19 novembre et mar. 24 novembre avec Mondial Relay - Livraison en Point Relais


Un passe-paroi laiton mâle 1 pouce et femelle 3/4 pouce avec robinet en laiton ECO

Ce passe-paroi en laiton avec robinet en laiton ECO permet de créer une sortie sur votre cuve à eau de pluie. Il possède un filetage extérieur mâle de 1 pouce BSP (26/34 mm) pour sa fixation à travers la paroi et un taraudage intérieur femelle de 3/4 pouce BSP (20/27 mm) dans lequel se visse le robinet fourni.

Le robinet permet d’ouvrir ou de fermer l’écoulement. Son embout cannelé reçoit un tuyau de 15 mm de diamètre intérieur. Le nez est dévissable et laisse accessible une sortie mâle 3/4 pouce BSP (20/27 mm) pour un raccord compatible.

Cet ensemble peut équiper une cuve à eau 1000 litres, également appelée IBC ou GRV, mais aussi un fût, un bidon ou un récupérateur d’eau de pluie, à condition que la paroi permette son montage. Il nécessite un perçage de 32 à 42 mm et un accès à l’intérieur du réservoir pour visser l’écrou.

Installé dans la partie haute de la réserve, il peut servir à évacuer le surplus d’eau de pluie. Pour fonctionner comme trop-plein, le robinet doit rester ouvert. La hauteur de pose détermine alors le niveau à partir duquel l’eau commence à s’évacuer.

Un robinet ECO avec embout pour tuyau de 15 mm et nez dévissable

Le robinet ECO à boisseau sphérique en laiton est équipé d’un embout cannelé permettant de raccorder un tuyau souple de 15 mm de diamètre intérieur. Prévoyez un collier de serrage adapté pour maintenir le tuyau.

Le nez du robinet est dévissable. Une fois retiré, il laisse accessible une sortie filetée mâle 3/4 pouce BSP (20/27 mm), au pas gaz, pour recevoir un raccord compatible.

Les désignations 26/34 mm et 20/27 mm correspondent aux filetages. Elles ne désignent ni le diamètre du tuyau à emmancher sur l’embout ni le diamètre de perçage de la cuve.

Caractéristiques du passe-paroi laiton avec robinet ECO

  • Référence : 888497.
  • Matière : laiton.
  • Filetage extérieur du passe-paroi : mâle 1 pouce BSP, désignation 26/34 mm.
  • Taraudage intérieur du passe-paroi : femelle 3/4 pouce BSP, désignation 20/27 mm.
  • Robinet : modèle ECO à boisseau sphérique en laiton.
  • Embout cannelé : pour tuyau de 15 mm de diamètre intérieur.
  • Sortie du robinet après retrait du nez : mâle 3/4 pouce BSP, désignation 20/27 mm.
  • Perçage de la paroi : entre 32 et 42 mm.

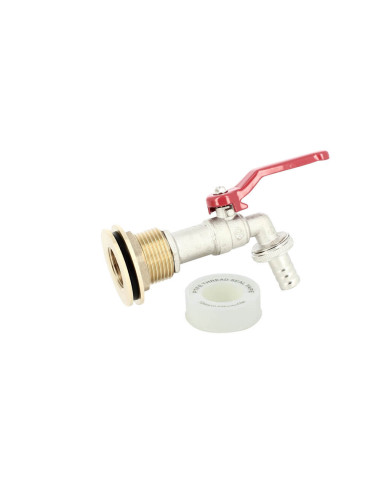

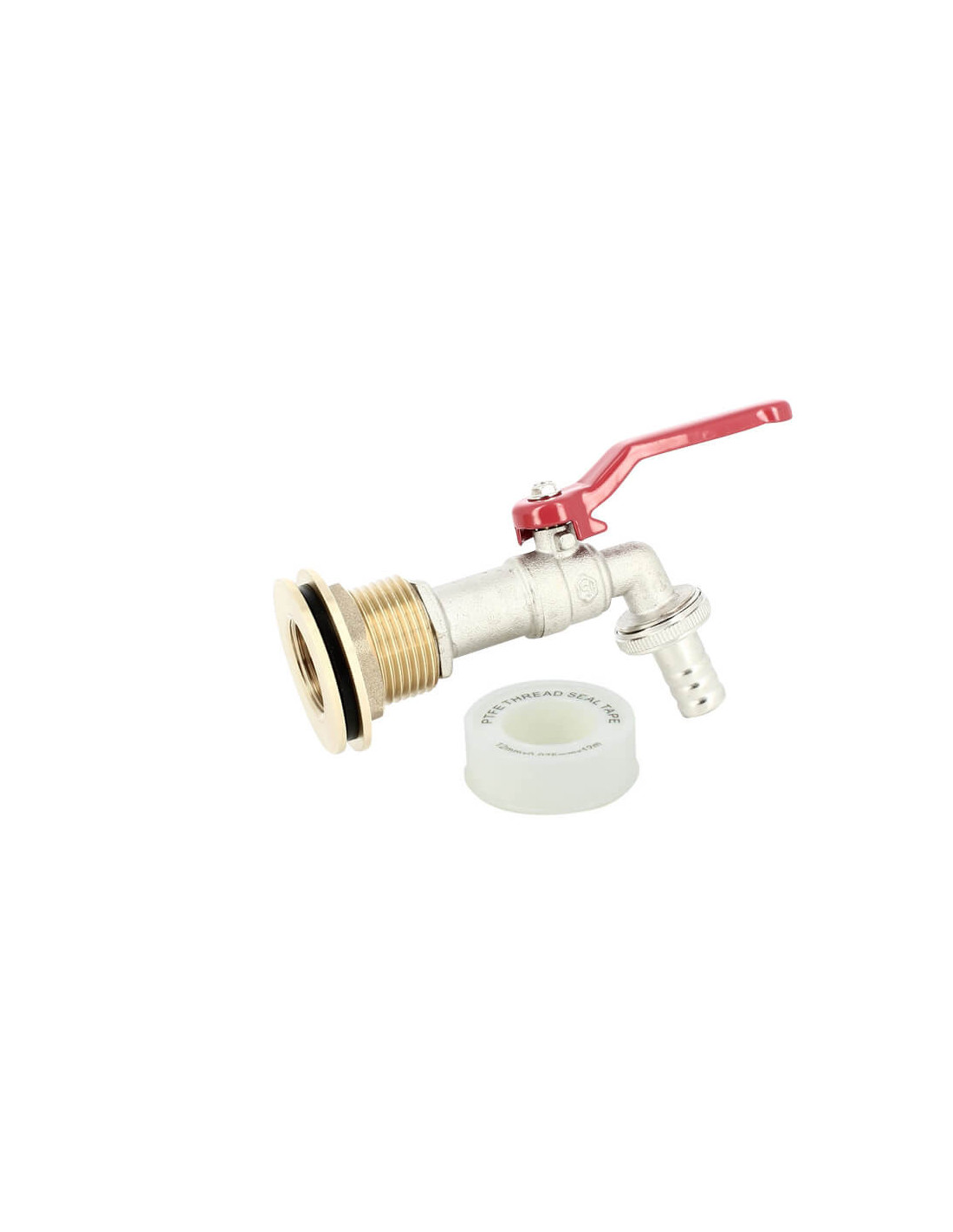

  • Accessoire inclus : rouleau de ruban PTFE pour l’étanchéité des raccordements filetés.
  • Poids : 308 g.
  • État : article neuf.

Une installation sur la paroi avec un perçage de 32 à 42 mm

Cet ensemble se monte directement à travers la paroi de votre cuve à eau de 1000 litres, fût ou récupérateur d’eau de pluie. Il ne se branche pas sur la vanne de vidange existante. Un accès à l’intérieur du réservoir est nécessaire pour visser l’écrou de fixation.

  1. Repérez l’emplacement sur une zone permettant une bonne portée du système d’étanchéité. Pour un usage en trop-plein, choisissez la partie haute du réservoir.
  2. Percez un trou de 32 à 42 mm avec une scie cloche, puis nettoyez soigneusement le bord du trou.
  3. Installez le passe-paroi et son système d’étanchéité, puis vissez l’écrou depuis l’intérieur pour maintenir l’ensemble.
  4. Vissez le robinet dans le passe-paroi en assurant l’étanchéité du raccordement fileté avec le ruban PTFE fourni.
  5. Si vous utilisez un tuyau, emmanchez-le sur l’embout cannelé et maintenez-le avec un collier adapté.

Vérifiez l’étanchéité des raccordements et le fonctionnement du robinet lors du premier remplissage. Pour une évacuation en trop-plein, laissez le robinet ouvert et posez le tuyau en pente, sans pli ni écrasement, vers le point d’évacuation prévu. La capacité d’évacuation doit être adaptée au débit d’eau entrant dans la réserve.

Le tuyau, le collier de serrage et la scie cloche sont à prévoir séparément.

Entrée du raccord
Femelle 3/4" Pas Gaz, Mâle 1" Pas Gaz
Type de sortie
Robinet laiton 3/4", Embout cannelé coudé
Diamètre de sortie
cannelé Ø15 mm
Matériau
Laiton
Matériau du robinet / vanne
Laiton
Diamètre de perçage sur paroi
entre 32 mm et 42 mm
888497
