Trop-plein cuve - Mâle 1''1/2 Pas gaz 40-49 mm - Version longue
Trop-plein cuve eau 1000L - Filete 1"1/2 Pas gaz (40-49 mm)
Trop-plein cuve eau 1000L - Filete 1"1/2 Pas gaz (40-49 mm)
Trop-plein cuve - Mâle 1''1/2 Pas gaz 40-49 mm - Version longue
Trop-plein cuve eau 1000L - Filete 1"1/2 Pas gaz (40-49 mm)
Trop-plein cuve eau 1000L - Filete 1"1/2 Pas gaz (40-49 mm)

Trop-plein cuve - Mâle 1''1/2 Pas gaz (40x49 mm) - Version longue

Référence : 888177

Cet accessoire est spécialement conçu pour les cuves 1000 litres en plastique (également appelées IBC ou GRV) utilisées pour la récupération, le stockage et la consommation d’eau de pluie. Il se fixe sur le côté de votre cuve 1000 L et vous permet d’évacuer le trop-plein d’eau de pluie contenu dans votre cuve.

Ce trop-plein nécessite de percer un trou dans votre cuve, à l’aide d’une scie cloche ordinaire, compris entre 48 mm et 55 mm.

Caractéristiques :

  • Matières : polypropylène et polyéthylène.
  • Entrée : filetée mâle 1 pouce et demi (1"1/2) pas gaz, 40/49 mm.
  • Sortie : filetée mâle 1 pouce et demi (1"1/2) pas gaz, 40/49 mm, version longue.
  • Perçage sur la paroi de la cuve : entre 48 et 55 mm.
  • Poids : 100 g.
  • Article neuf.

Commandez avant 09:00 et recevez-le entre jeu. 26 novembre et mar. 1 décembre avec Mondial Relay - Livraison en Point Relais


Un trop-plein mâle 1 pouce et demi (1"1/2) pas gaz, 40/49 mm, en version longue

Ce trop-plein pour cuve à eau 1000 litres en version longue permet d’évacuer l’eau de pluie excédentaire. Il possède un filetage de fixation mâle 1 pouce et demi (1"1/2) BSP, soit 40/49 mm, pour son montage à travers la paroi et une sortie filetée mâle de même dimension pour visser un raccord femelle compatible.

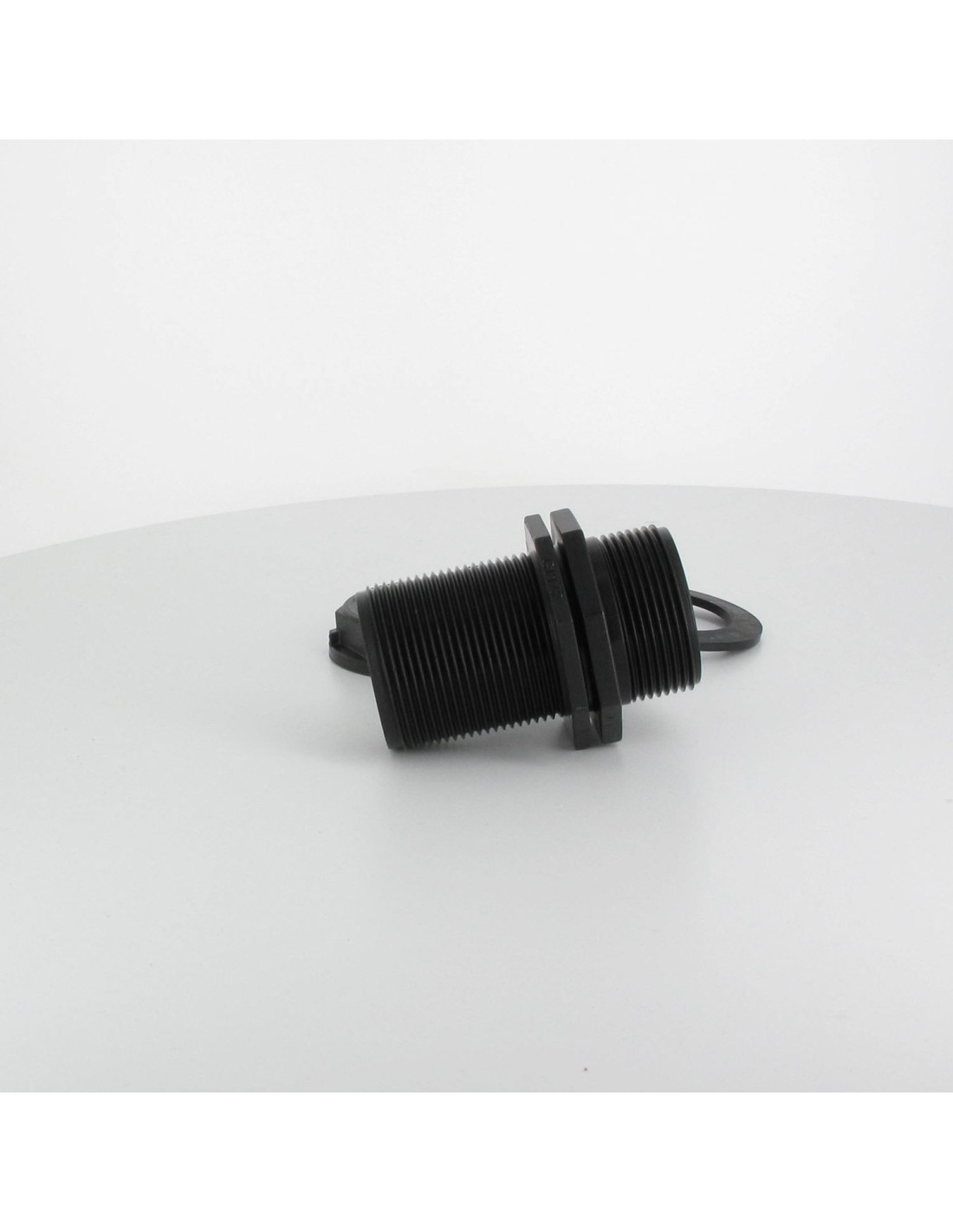

Cette version est équipée d’un mamelon de 88 mm de longueur totale. Son format allongé permet de disposer d’une portée supplémentaire pour organiser le raccordement, selon la configuration de votre installation.

Il est conçu pour les cuves 1000 litres en plastique, également appelées IBC ou GRV. Il peut aussi équiper un fût, un bidon ou un récupérateur d’eau de pluie, à condition que la paroi permette le montage du raccord et de ses joints.

La hauteur de pose détermine le niveau à partir duquel l’eau de pluie commence à s’évacuer. Installez le trop-plein dans la partie haute du réservoir, en conservant une marge sous le bord supérieur. La capacité de l’évacuation doit être adaptée au débit d’eau entrant dans votre réserve.

Une sortie mâle filetée longue pour raccorder votre évacuation

La sortie mâle 1 pouce et demi (1"1/2) pas gaz, 40/49 mm, reçoit un raccord femelle de même dimension. Vous pouvez ainsi ajouter un embout cannelé pour tuyau souple ou un adaptateur vers une canalisation, selon votre montage.

Le raccord de sortie et la canalisation ne sont pas fournis. Choisissez-les selon votre installation et prévoyez une solution d’étanchéité adaptée au raccordement fileté.

La désignation 40/49 mm correspond au filetage. Elle ne désigne ni le diamètre intérieur du tuyau à raccorder ni le diamètre de perçage de la cuve. Le trou nécessaire à l’installation doit mesurer entre 48 et 55 mm.

Caractéristiques du trop-plein mâle 1 pouce et demi (1"1/2) en version longue

  • Référence : 888177.
  • Version : longue.
  • Matières : polypropylène et polyéthylène.
  • Filetage de fixation traversant la paroi : mâle 1 pouce et demi (1"1/2) BSP, désignation 40/49 mm, au pas gaz.
  • Sortie : filetée mâle 1 pouce et demi (1"1/2) BSP, désignation 40/49 mm, au pas gaz.
  • Raccord compatible en sortie : femelle 1 pouce et demi (1"1/2) BSP.
  • Longueur totale du mamelon : 88 mm.
  • Perçage de la paroi : entre 48 et 55 mm.

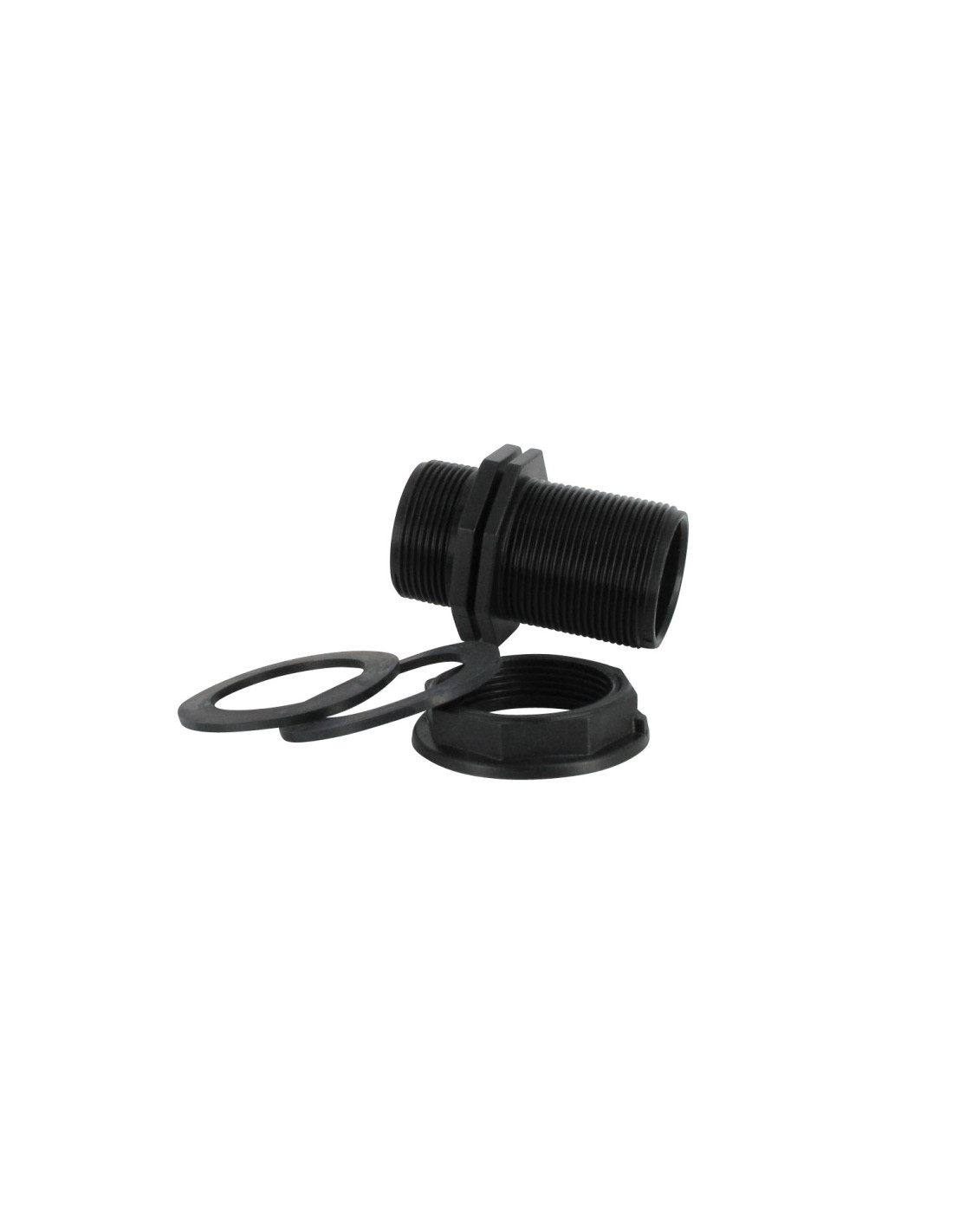

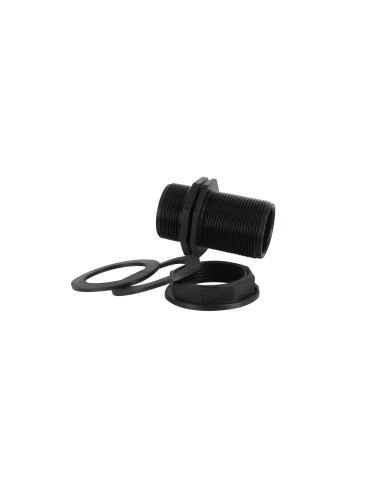

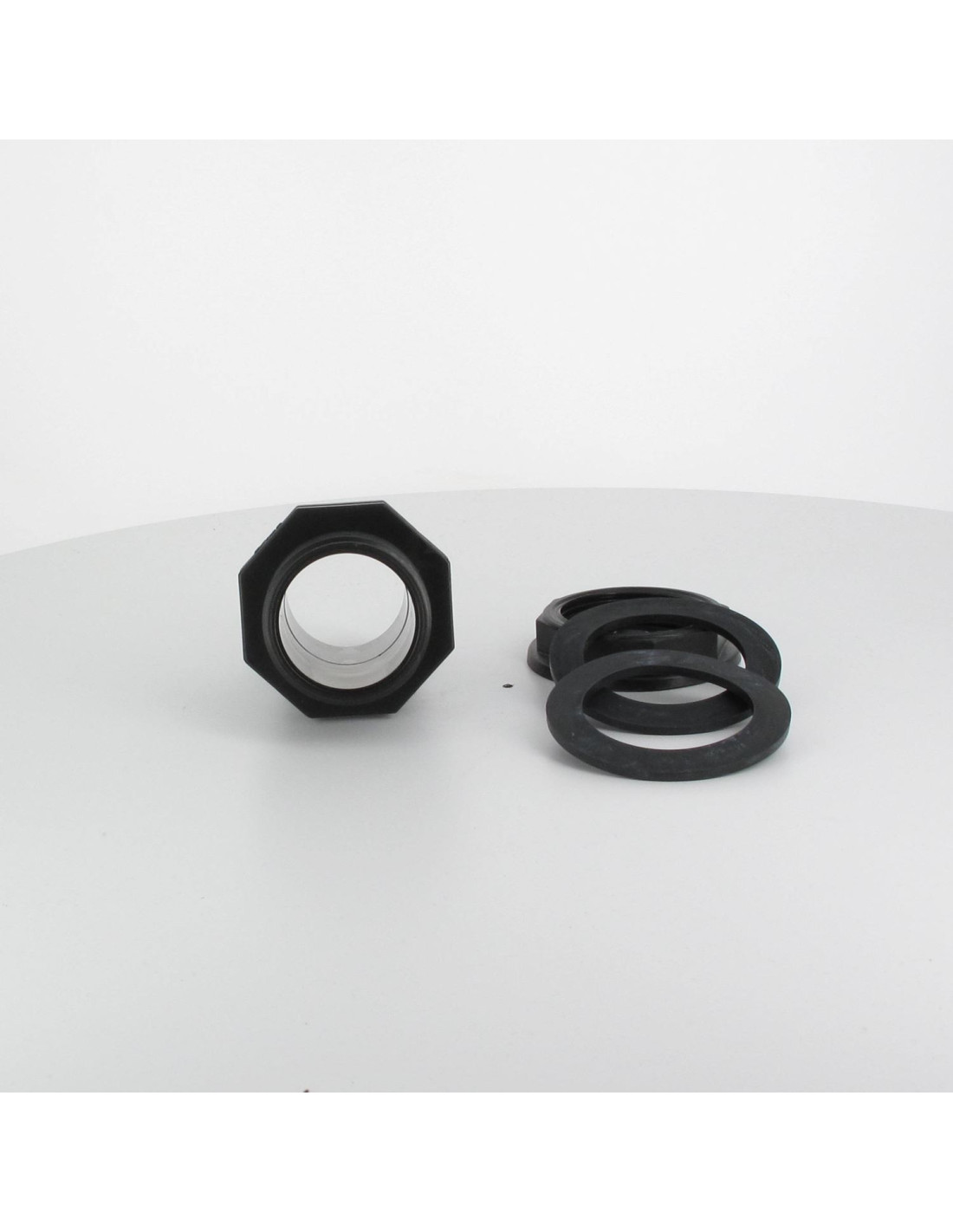

  • Éléments fournis : trop-plein, écrou et 2 joints.
  • Poids : 100 g.
  • État : article neuf.

Ce produit est exclusivement réservé à un usage avec de l’eau. Si vous recherchez des raccords pour le transfert d’autres fluides et liquides (industriels, alimentaires, chimiques, etc.), notre boutique en ligne raccordspro.com vous propose une gamme de près de 300 raccords de tout type, prévus pour un usage professionnel.

Dimensions du trop-plein mâle 1 pouce et demi (1"1/2) en version longue

Schéma des dimensions du mamelon mâle 1 pouce et demi pas gaz en version longue
  • Filetage F du mamelon : 1 pouce et demi (1"1/2) pas gaz, 40/49 mm.
  • Cote h : 24 mm.
  • Cote h1 : 50 mm.
  • Longueur totale L : 88 mm.

Ces cotes concernent le mamelon. La longueur totale ne correspond pas à l’épaisseur maximale de paroi. Prévoyez la place nécessaire pour les joints, l’écrou et le raccord de sortie.

Une installation sur la paroi avec un perçage de 48 à 55 mm

Ce trop-plein se monte directement à travers la paroi de votre cuve à eau de 1000 litres, fût ou récupérateur d’eau de pluie. Il ne se branche pas sur la vanne de vidange. Prévoyez un accès à l’intérieur du réservoir pour installer les éléments de fixation.

  1. Repérez l’emplacement dans la partie haute du réservoir, sur une zone permettant une bonne portée des joints.
  2. Percez un trou de 48 à 55 mm avec une scie cloche, puis nettoyez soigneusement le bord du trou.
  3. Positionnez le trop-plein et ses joints, puis vissez l’écrou pour maintenir le raccord et assurer l’étanchéité sur la paroi.
  4. Vissez votre raccord femelle 1 pouce et demi (1"1/2) sur la sortie mâle, en réalisant l’étanchéité selon le raccord choisi, puis raccordez votre évacuation.

Prévoyez une évacuation en pente vers le point prévu et soutenez-la pour éviter qu’elle exerce une contrainte sur le trop-plein. Vérifiez l’étanchéité et le bon écoulement de l’eau lors du premier remplissage.

Le raccord femelle de sortie, la canalisation, les éléments d’étanchéité du raccordement fileté et la scie cloche sont à prévoir séparément.

Télécharger la notice de montage du trop-plein sur votre cuve (PDF)

Tutoriel vidéo : installer un trop-plein sur une cuve de récupération d’eau

Entrée du raccord
Mâle 1"1/2 Pas Gaz
Type de sortie
Mâle - fileté (pas gaz)
Diamètre de sortie
1"1/2 pas gaz - 40x49 mm
Matériau
Polypropylène
Diamètre de perçage sur paroi
entre 48 mm et 55 mm
888177
