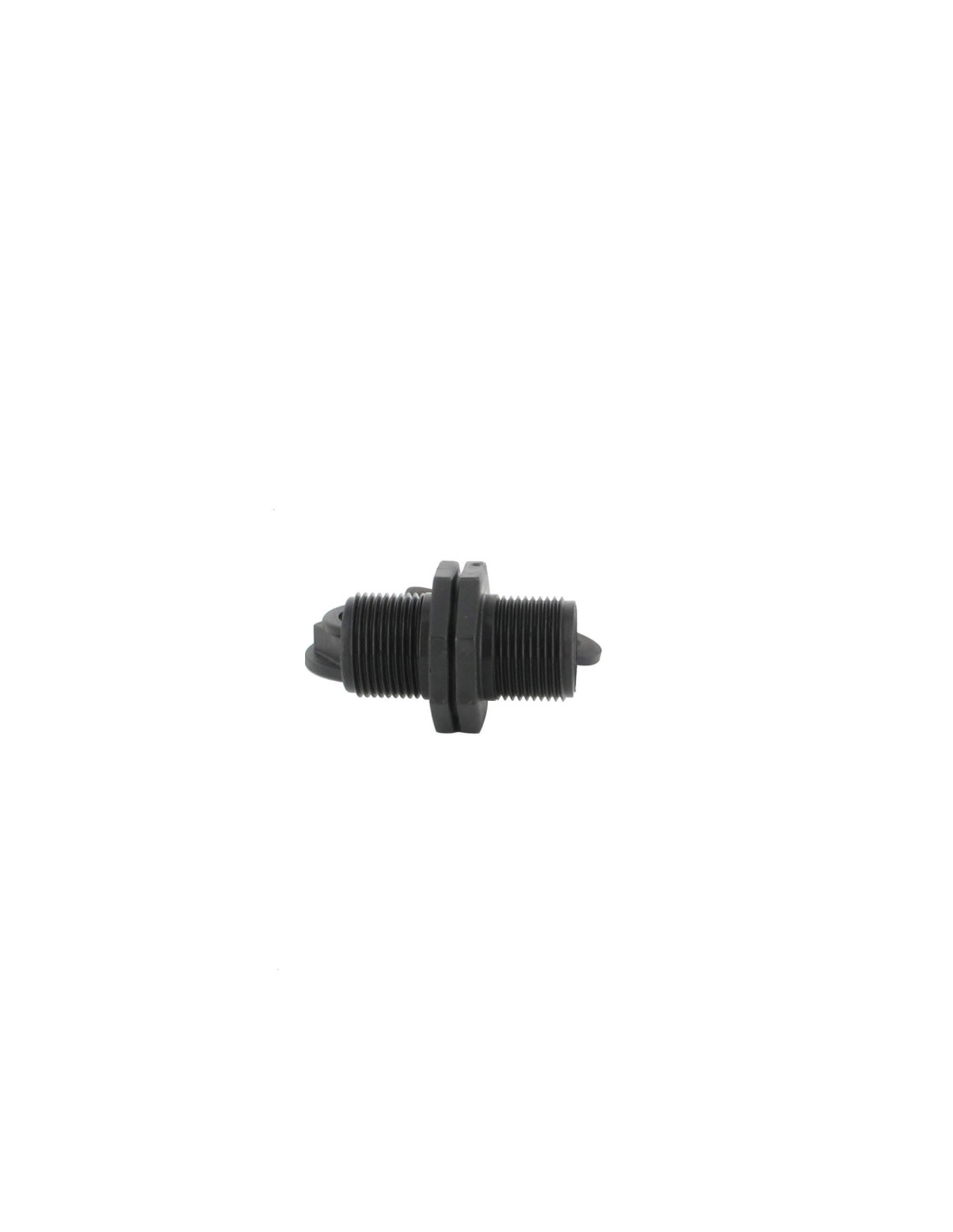

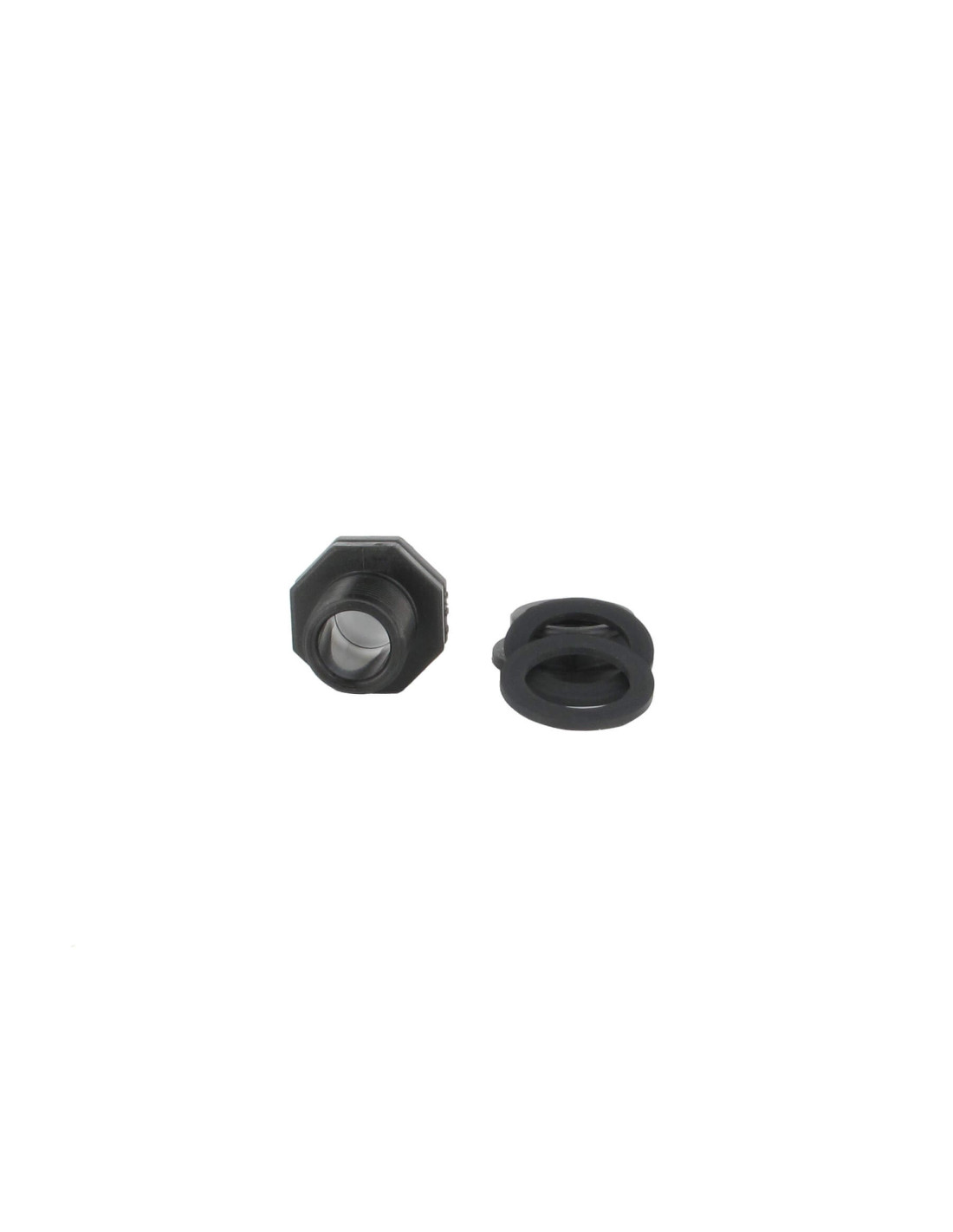

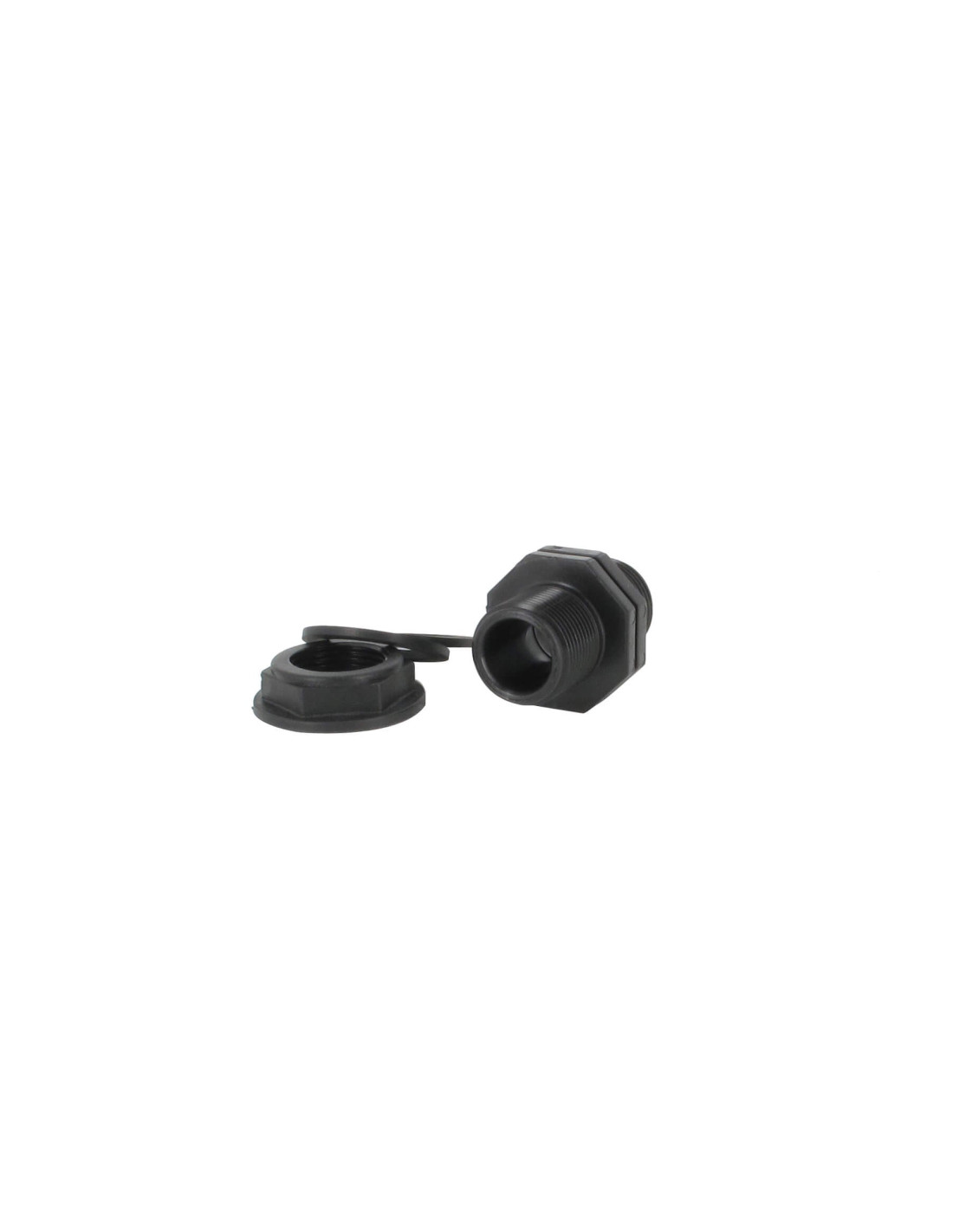

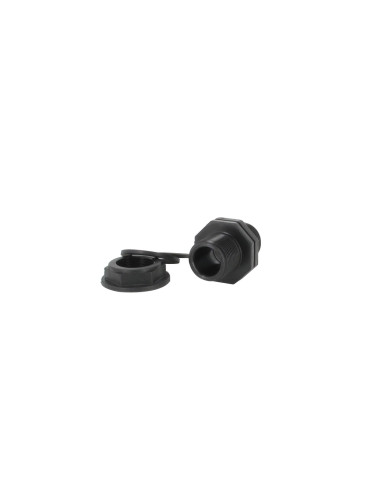

Trop-plein cuve eau 1000L - Mâle 3/4'' Pas gaz (20x27 mm)

Référence : 888101

Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique (aussi appelé IBC ou GRV) utilisées pour la récupération, le stockage et la consommation d’eau de pluie.

Il se fixe sur le côté de votre cuve 1000 L et vous permet d'évacuer le trop plein d'eau de pluie contenue dans votre cuve 1000 Litres.

Ce trop-plein suppose de percer un trou dans votre cuve, à l'aide d'une scie cloche ordinaire, compris entre 25 mm et 30 mm.

Caractéristiques :

  • Matière : Polypropylène et polyéthylène
  • Entrée : Filetée (mâle) 3/4'' Pas gaz (20-27 mm)
  • Sortie : Filetée (mâle) 3/4'' Pas gaz (20-27 mm)
  • Perçage sur paroi de la cuve (mini/maxi) : 25 mm / 30 mm
  • Poids : 34 g
  • Article neuf



 Télécharger la notice de montage du trop-plein sur votre cuve

Commandez avant 09:00 et recevez-le entre jeu. 19 novembre et mar. 24 novembre avec Mondial Relay - Livraison en Point Relais


Un trop-plein mâle 3/4 pouce pas gaz (20/27 mm) pour votre cuve à eau de pluie

Ce trop-plein pour cuve à eau 1000 litres permet d’évacuer l’eau de pluie excédentaire. Il possède un filetage de fixation mâle 3/4 pouce BSP (20/27 mm) pour son montage à travers la paroi et une sortie filetée mâle 3/4 pouce BSP (20/27 mm) pour visser un raccord femelle compatible.

Il est conçu pour les cuves 1000 litres en plastique, également appelées IBC ou GRV. Il peut aussi équiper un fût, un bidon ou un récupérateur d’eau de pluie, à condition que la paroi permette le montage du raccord et de ses joints.

La hauteur de pose détermine le niveau à partir duquel l’eau de pluie commence à s’évacuer. Installez le trop-plein dans la partie haute du réservoir, en conservant une marge sous le bord supérieur. La capacité de l’évacuation doit être adaptée au débit d’eau entrant dans votre réserve.

Une sortie filetée qui permet de visser un raccord femelle 3/4 pouce

La sortie mâle 3/4 pouce pas gaz (20/27 mm) permet de choisir le raccordement adapté à votre installation : par exemple, un embout cannelé pour tuyau souple ou un adaptateur vers une canalisation, avec un taraudage femelle compatible.

Le raccord de sortie et la canalisation ne sont pas fournis. Choisissez-les selon votre montage et prévoyez une solution d’étanchéité adaptée au raccordement fileté.

La désignation 20/27 mm correspond au filetage. Elle ne désigne ni le diamètre intérieur du tuyau à raccorder ni le diamètre de perçage de la cuve. Le trou nécessaire à l’installation de ce modèle doit mesurer entre 25 et 30 mm.

Caractéristiques du trop-plein mâle 3/4 pouce pour cuve à eau

  • Référence : 888101.
  • Matières : polypropylène et polyéthylène.
  • Filetage de fixation traversant la paroi : mâle 3/4 pouce BSP (20/27 mm), au pas gaz.
  • Sortie : filetée mâle 3/4 pouce BSP (20/27 mm), au pas gaz.
  • Raccord compatible en sortie : femelle 3/4 pouce BSP.
  • Perçage de la paroi : entre 25 et 30 mm.

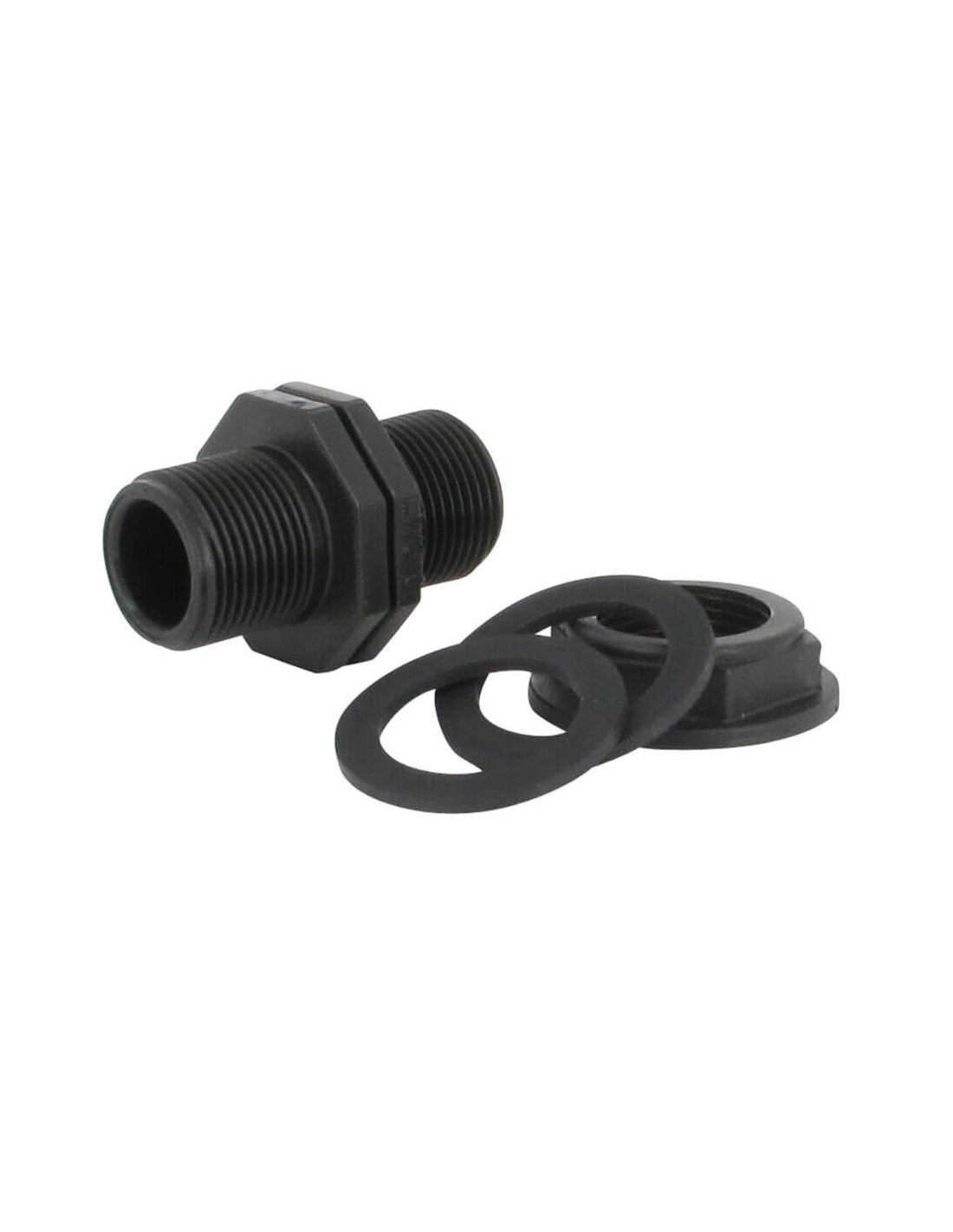

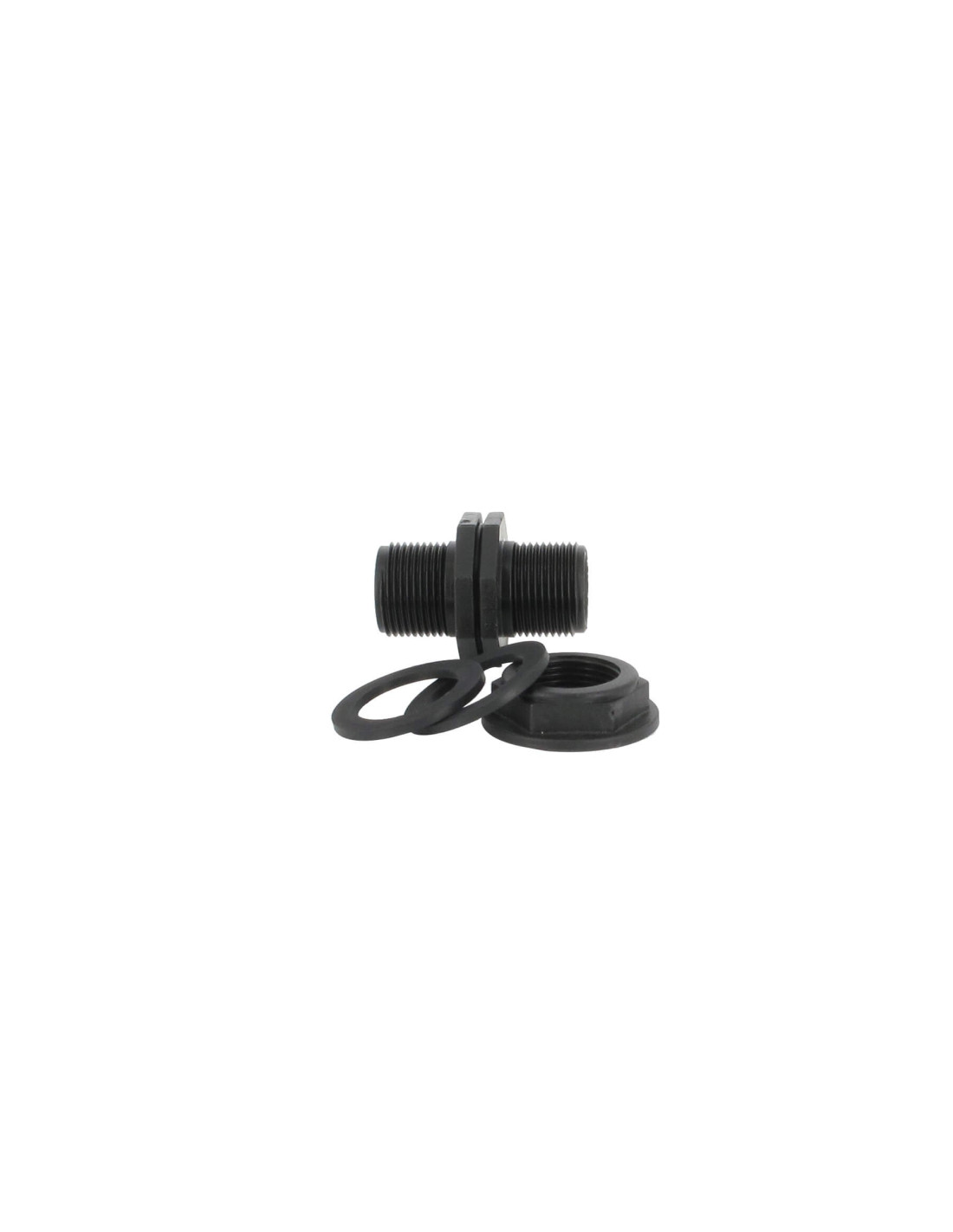

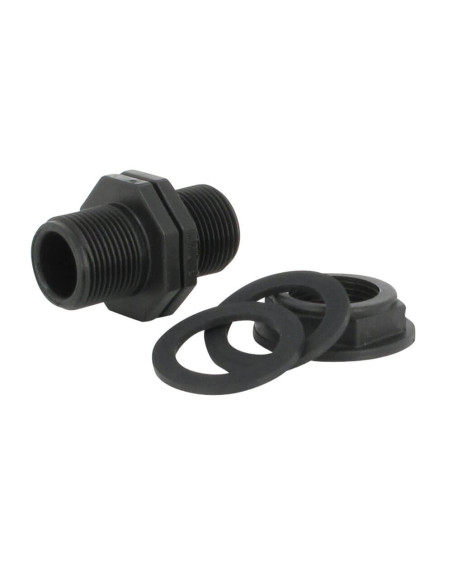

  • Éléments fournis : trop-plein, écrou et 2 joints.
  • Poids : 34 g.
  • État : article neuf.

Ce produit est exclusivement réservé à un usage avec de l’eau. Si vous recherchez des raccords pour le transfert d’autres fluides et liquides (industriels, alimentaires, chimiques, etc.), notre boutique en ligne raccordspro.com vous propose une gamme de près de 300 raccords de tout type, prévus pour un usage professionnel.

Une installation sur la paroi avec un perçage de 25 à 30 mm

Ce trop-plein se monte directement à travers la paroi de votre cuve à eau de 1000 litres, fût ou récupérateur d’eau de pluie. Il ne se branche pas sur la vanne de vidange. Prévoyez un accès à l’intérieur du réservoir pour installer le second joint et l’écrou.

  1. Repérez l’emplacement dans la partie haute du réservoir, sur une zone permettant une bonne portée des joints.
  2. Percez un trou de 25 à 30 mm avec une scie cloche, puis nettoyez soigneusement le bord du trou.
  3. Placez le premier joint sur le raccord, puis introduisez le trop-plein dans le trou depuis l’extérieur.
  4. Installez le second joint et l’écrou à l’intérieur, puis serrez pour maintenir le raccord et assurer l’étanchéité.
  5. Vissez votre raccord femelle 3/4 pouce sur la sortie mâle, en réalisant l’étanchéité selon le raccord choisi, puis raccordez votre évacuation.

Prévoyez une évacuation en pente vers le point prévu et soutenez-la pour éviter qu’elle exerce une contrainte sur le trop-plein. Vérifiez l’étanchéité et le bon écoulement de l’eau lors du premier remplissage.

Le raccord femelle de sortie, la canalisation, les éléments d’étanchéité du raccordement fileté et la scie cloche sont à prévoir séparément.

Télécharger la notice de montage du trop-plein sur votre cuve (PDF)

Tutoriel vidéo : installer un trop-plein sur une cuve de récupération d’eau

Entrée du raccord
Mâle 3/4" Pas Gaz
Type de sortie
Mâle - fileté (pas gaz)
Diamètre de sortie
3/4" pas gaz - 20x27 mm
Matériau
Polypropylène
Diamètre de perçage sur paroi
entre 25 mm et 30 mm
888101
