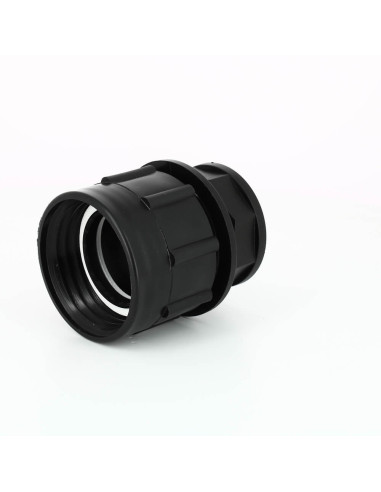

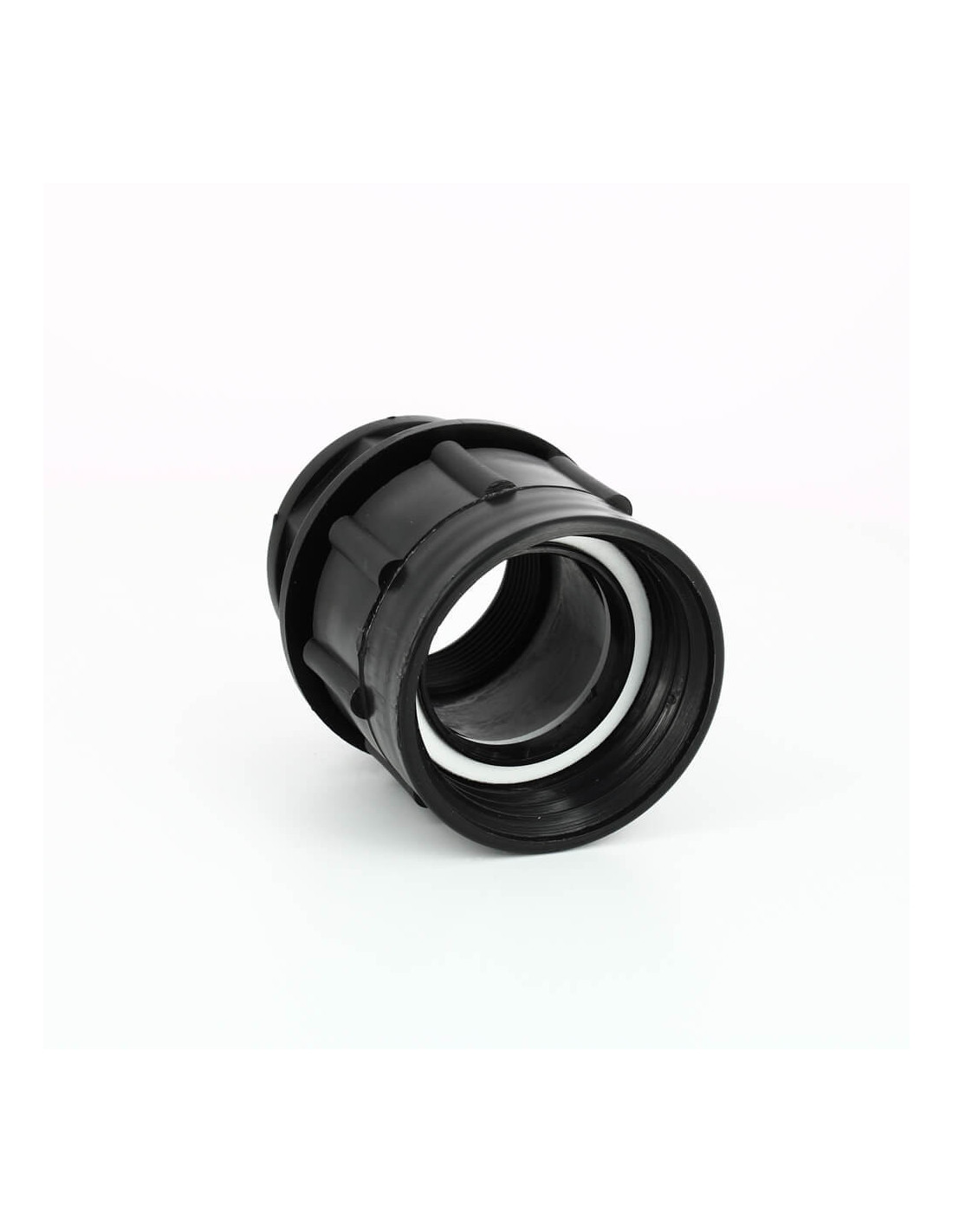

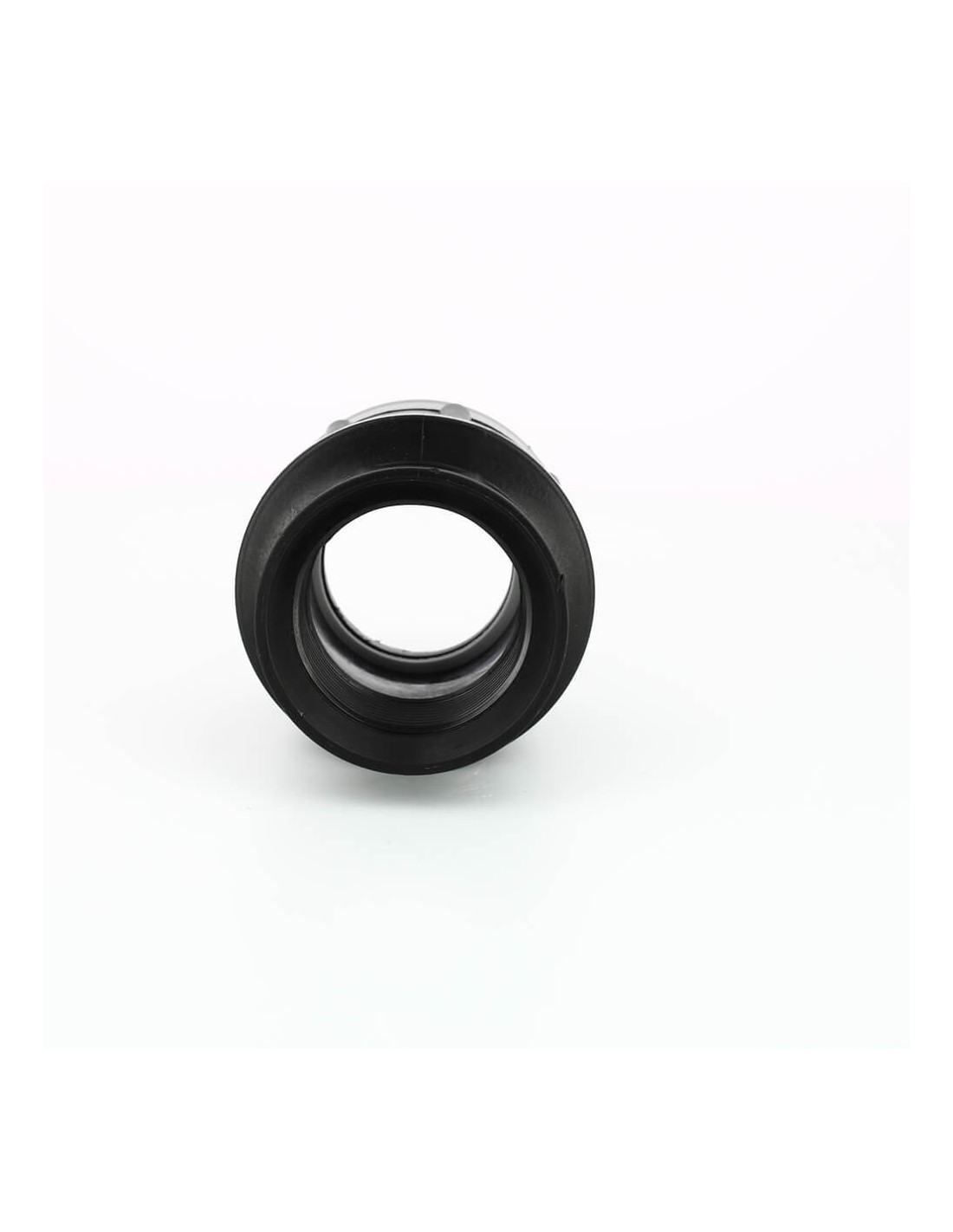

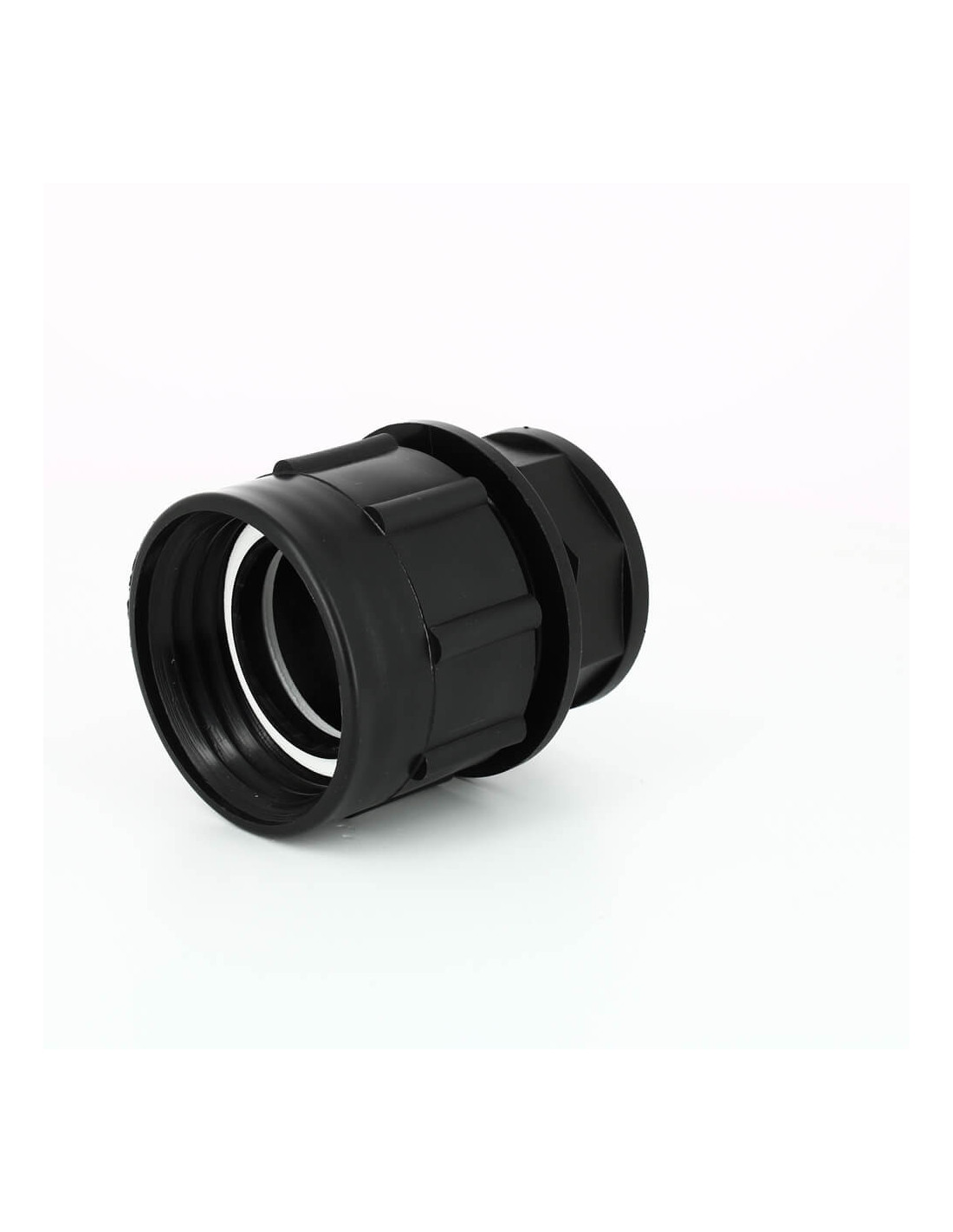

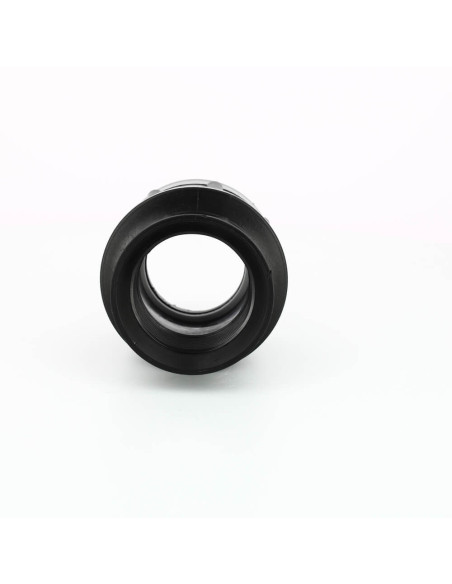

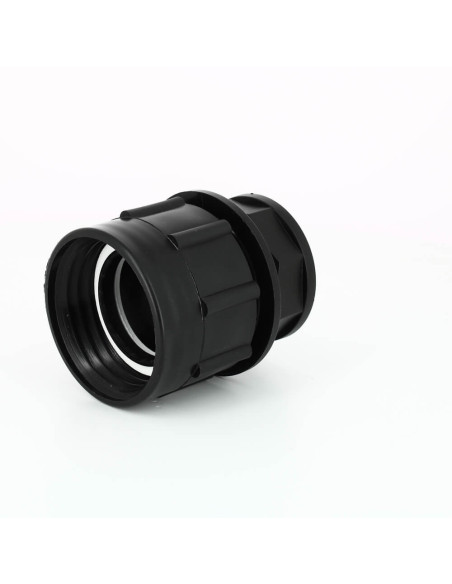

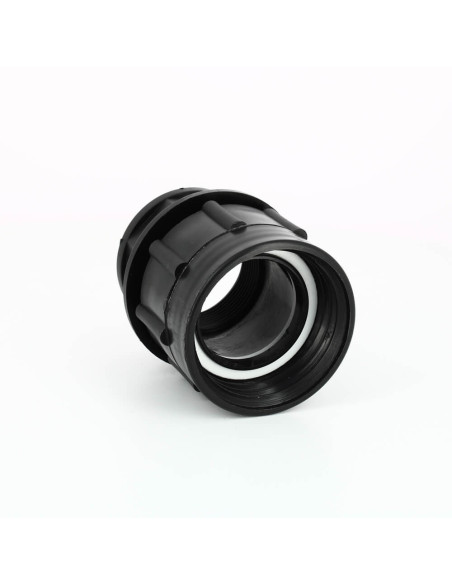

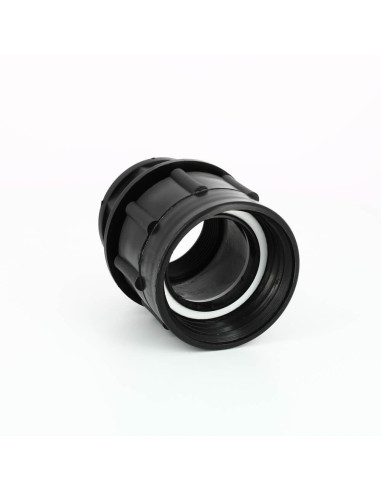

Raccord S60X6 - Taraudé femelle 1''1/2 Pas gaz (40x49 mm)
Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique (aussi appelé IBC ou GRV) utilisées pour la récupération, le stockage et la consommation d’eau de pluie. Il se fixe directement sur la vanne de votre cuve 1000 L.
Caractéristiques :
- Matière : Polypropylène et polyéthylène
- Entrée : Taraudée (femelle) S60X6
- Jonction : Bouchon de vanne avec sortie femelle 2'' pas gaz + manchon vissé 2'' mâle vers 1''1/2 femelle pas gaz
- Sortie : Taraudée (femelle) 40x49 mm (1''1/2 pas du gaz)
- Poids : 103 g
- Article neuf
Un raccord S60X6 pour cuve à eau avec sortie taraudée femelle 1 pouce et demi pas gaz (40/49 mm)
Ce raccord S60X6 pour cuve à eau 1000 litres permet de raccorder un accessoire mâle de 1 pouce et demi (1"1/2) BSP, également appelé 40/49 mm pas gaz, sur la vanne de votre réserve d’eau de pluie.

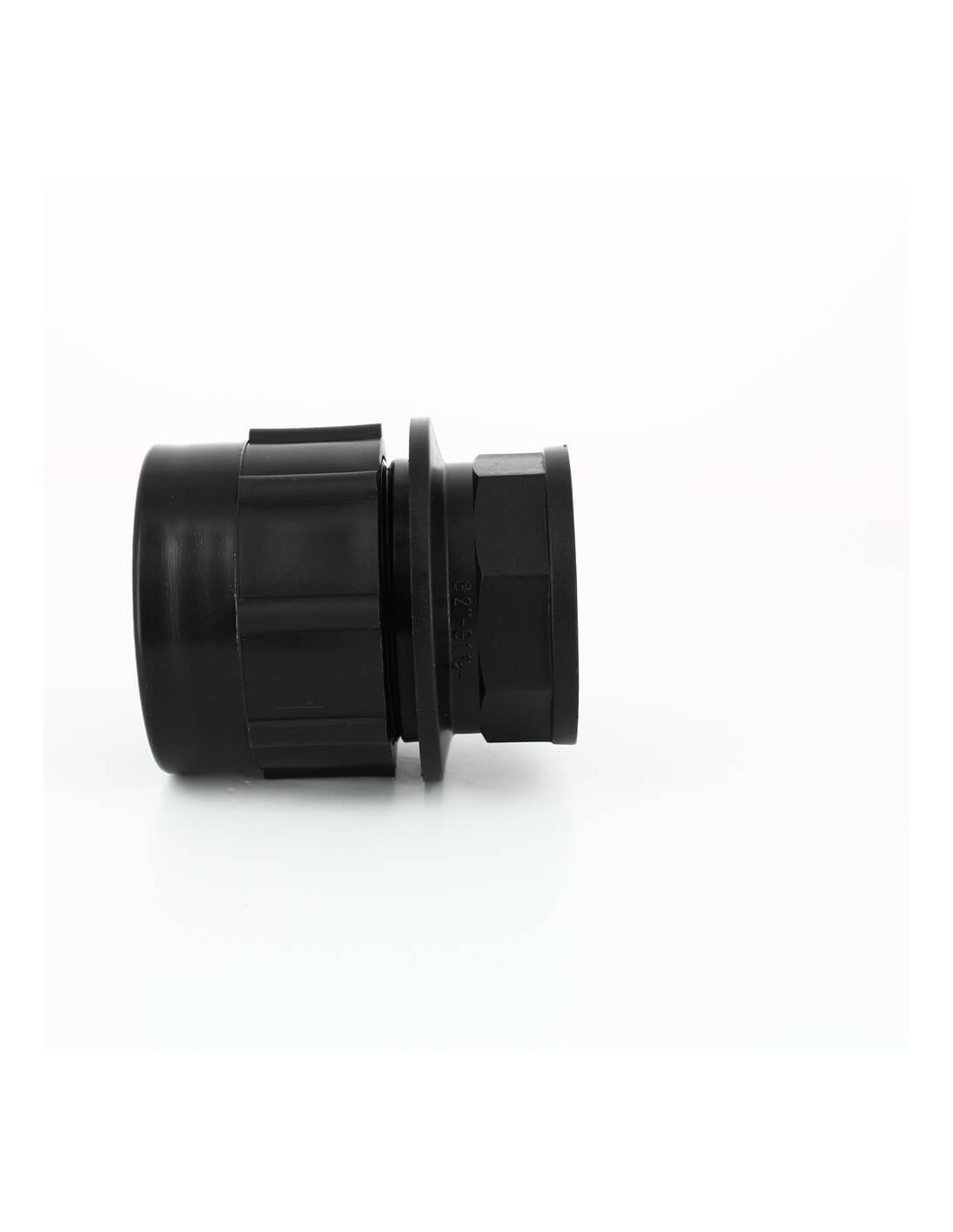

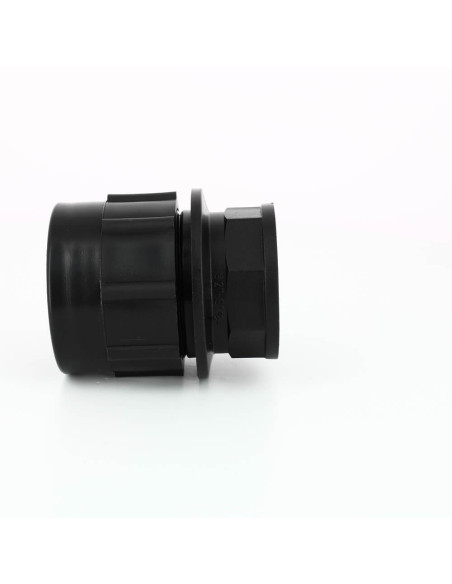

Il se compose d’un adaptateur femelle S60X6 avec sortie femelle 2 pouces BSP (50/60 mm), complété par un manchon vissé mâle 2 pouces vers femelle 1 pouce et demi (40/49 mm). L’ensemble présente ainsi une sortie finale femelle 1"1/2.

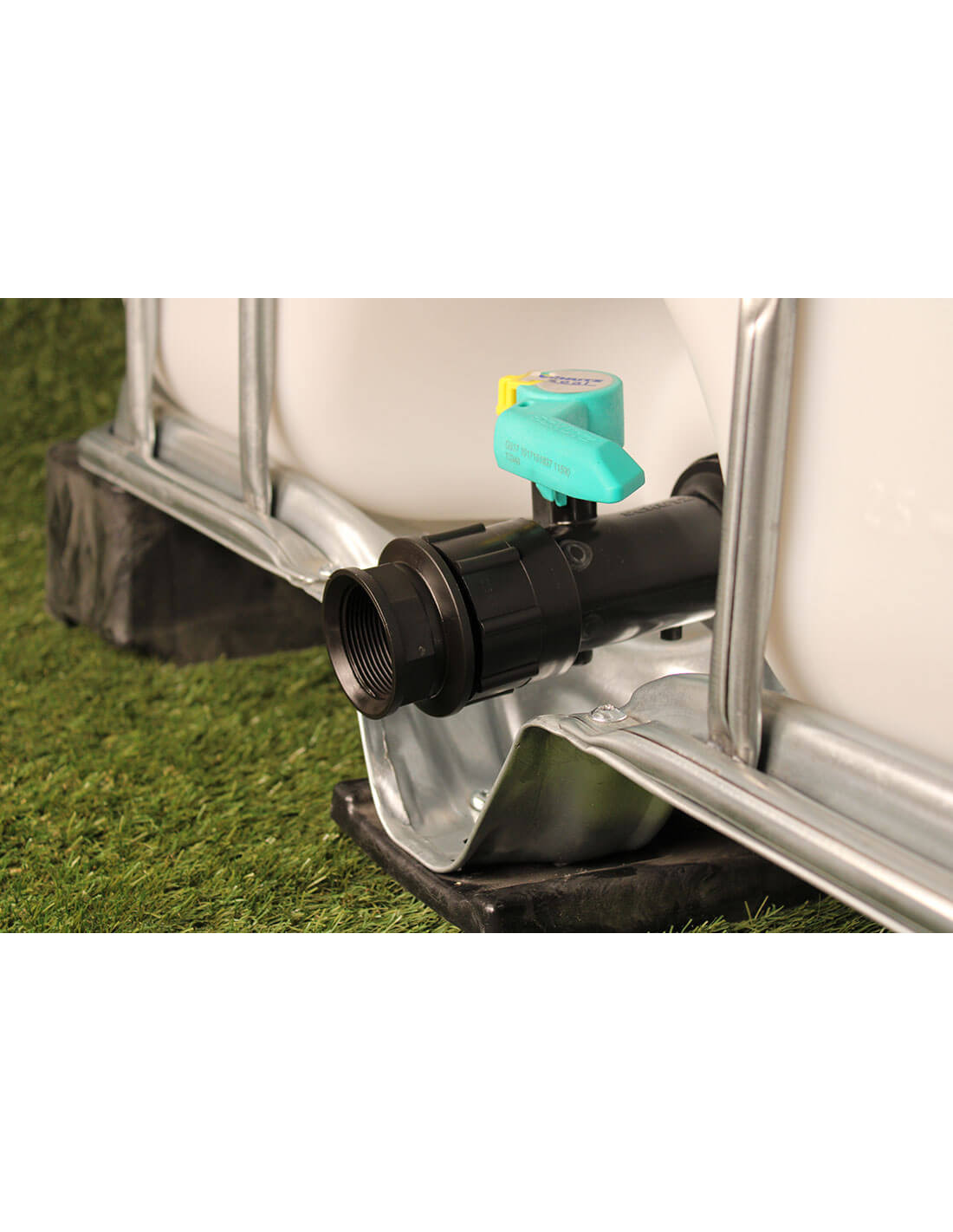

Il se monte sur une cuve en plastique de type IBC ou GRV équipée d’une vanne S60X6 compatible. Ce raccord ne comporte pas de robinet : l’ouverture et la fermeture de l’eau restent commandées par la vanne de la cuve.
Une sortie femelle 1 pouce et demi pour raccorder votre installation
Le taraudage de sortie reçoit un filetage mâle 1"1/2 BSP (40/49 mm). Vous pouvez y visser un embout cannelé pour tuyau souple, un adaptateur ou une vanne présentant ce filetage.
La désignation 40/49 mm correspond à une dimension de filetage. Elle ne signifie pas que l’ouverture intérieure mesure 40 mm et ne désigne pas le diamètre du tuyau à raccorder. Pour brancher un tuyau souple, choisissez un embout dont le diamètre extérieur correspond au diamètre intérieur du tuyau, puis prévoyez un collier de serrage adapté.
Le raccord permet d’adapter la connexion à vos équipements. En utilisation gravitaire, le débit dépend notamment du niveau d’eau dans la cuve, de la vanne et des caractéristiques de la canalisation raccordée.
Vérifier la compatibilité avec votre vanne S60X6
Avant de commander, contrôlez le filetage extérieur de votre vanne. Le S60X6, également appelé pas d’artillerie, se reconnaît à ses filets larges et espacés. La marque de la cuve ne suffit pas à confirmer la compatibilité.

- D1, diamètre extérieur filets compris : entre 58 et 61 mm.
- P1, pas du filetage : 6 mm entre deux sommets de filets successifs.
- Repère visuel : environ 3 à 4 filets larges.
Le S60X6 est différent du filetage 2 pouces BSP. Vérifiez le diamètre et l’espacement des filets.
Si votre vanne possède un clapet intérieur, notamment de type WERIT, un prolongateur fileté S60X6 est nécessaire entre la vanne et le raccord pour éviter que le clapet gêne le vissage. Ce prolongateur est à prévoir séparément.

Ce raccord ne se monte pas directement sur une vanne à cames. Son nombre de filets est insuffisant pour assurer une fixation étanche.
Consultez notre guide des filetages de vanne de cuve pour identifier votre sortie. En cas de doute, contactez-nous en joignant des photos nettes de face et de trois quarts de votre vanne.
Caractéristiques du raccord S60X6 taraudé femelle 1"1/2
- Référence : 888060.
- Matières : polyéthylène et polypropylène.
- Entrée côté cuve : femelle S60X6.
- Jonction intermédiaire : adaptateur à sortie femelle 2 pouces BSP (50/60 mm) et manchon mâle 2 pouces vers femelle 1 pouce et demi BSP (40/49 mm).
- Sortie finale : taraudée femelle 1"1/2 BSP, désignation 40/49 mm pas gaz.
- Accessoire compatible en sortie : filetage mâle 1"1/2 BSP (40/49 mm).
- Poids : 103 g.
- État : article neuf.
Ce produit est exclusivement réservé à un usage avec de l’eau. Si vous recherchez des raccords pour le transfert d’autres fluides et liquides (industriels, alimentaires, chimiques, etc.), notre boutique en ligne raccordspro.com vous propose une gamme de près de 300 raccords de tout type, prévus pour un usage professionnel.
Installer le raccord sur la vanne de votre cuve à eau
- Fermez la vanne de la cuve avant toute intervention.
- Nettoyez le filetage S60X6 et vérifiez l’état ainsi que le positionnement du joint d’étanchéité.
- Vissez l’adaptateur dans l’axe, sans forcer. Vérifiez également le bon maintien du manchon intermédiaire.
- Installez votre accessoire mâle 1"1/2 BSP (40/49 mm) dans la sortie femelle, avec une étanchéité adaptée à la connexion.
- Soutenez le tuyau et les accessoires ajoutés pour éviter qu’ils exercent une traction sur le raccord et sur la vanne.
- Ouvrez progressivement la vanne et vérifiez l’absence de fuite à chaque jonction.
Pour les connexions filetées, utilisez un joint lorsque le raccord prévoit une portée adaptée, ou un produit d’étanchéité compatible avec les matériaux. Engagez les accessoires métalliques avec précaution dans les taraudages en plastique et serrez sans excès.
L’accessoire de sortie, le tuyau et l’éventuel prolongateur S60X6 sont à prévoir séparément selon votre installation.
Questions posées par nos clients
Bonjour,
Afin d'être sûr, le filetage femelle de sortie est bien en 40mm ?
Je ne comprends pas à quoi fait référence la valeur 49 ?
Merci pour votre réponse.
Belle journée
Sébastien
Bonjour,
Le filetage femelle est en 1"1/2 Pas Du Gaz aussi appelé 40x49.
Ce filetage mesure 44,84 mm intérieur.
Vous trouverez les correspondances des filetages sur cette page :
https://www.multicuves.com/content/28-les-filetages-des-raccords-pas-du-gaz-bsp-et-correspondances
Cordialement,
Multicuves
