Référence : 888259

Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique (aussi appelé IBC ou GRV) utilisées pour la récupération, le stockage et la consommation d’eau de pluie. Il se fixe directement sur la vanne de votre cuve 1000 L.

Caractéristiques :

  • Matière : Polypropylène et polyéthylène
  • Entrée : Taraudée (femelle) S60X6
  • Sortie : Taraudée (femelle) 50x60 mm (2'' pas du gaz)
  • Poids : 47 g
  • Article neuf

Commandez avant 09:00 et recevez-le entre lun. 23 novembre et jeu. 26 novembre avec Mondial Relay - Livraison en Point Relais


Un raccord S60X6 pour cuve à eau avec sortie taraudée femelle 2 pouces pas gaz (50/60 mm)

Ce raccord S60X6 pour cuve à eau 1000 litres permet de raccorder un accessoire mâle 2 pouces BSP sur la vanne de votre réserve. Il possède une entrée femelle S60X6 côté cuve et une sortie taraudée femelle 2 pouces pas gaz, également appelée 50/60 mm.

Il permet d’ajouter un embout pour tuyau, un adaptateur ou une vanne présentant le filetage adapté, afin d’utiliser l’eau de pluie stockée dans votre cuve.

Ce raccord se monte sur une cuve en plastique de type IBC ou GRV équipée d’une vanne S60X6 compatible. Il ne comporte pas de robinet : l’ouverture et la fermeture de l’eau restent commandées par la vanne de la cuve.

Une sortie femelle 2 pouces pour visser votre accessoire de raccordement

Le taraudage de sortie reçoit un filetage mâle 2 pouces BSP (50/60 mm). Pour brancher un tuyau souple, ajoutez un embout cannelé dont le diamètre extérieur correspond au diamètre intérieur du tuyau, puis prévoyez un collier de serrage adapté.

La désignation 50/60 mm correspond au filetage. Elle ne désigne pas le diamètre intérieur du tuyau à raccorder ni une mesure exacte de l’ouverture du raccord.

Les deux côtés de cet adaptateur possèdent des filetages différents. L’entrée S60X6 se visse sur la vanne de la cuve, tandis que la sortie femelle 2 pouces BSP reçoit votre accessoire. Ces filetages ne sont pas interchangeables, même si leurs diamètres sont proches.

Vérifier la compatibilité avec votre vanne S60X6

Avant de commander, contrôlez le filetage extérieur de votre vanne. Le S60X6, également appelé pas d’artillerie, se reconnaît à ses filets larges et espacés. La marque de la cuve ne suffit pas à confirmer la compatibilité.

Schéma du filetage S60X6 : diamètre extérieur D1 et pas du filetage P1
  • D1, diamètre extérieur filets compris : entre 58 et 61 mm.
  • P1, pas du filetage : 6 mm entre deux sommets de filets successifs.
  • Repère visuel : environ 3 à 4 filets larges.

Le S60X6 est différent du filetage 2 pouces BSP. Vérifiez le diamètre et l’espacement des filets.

Si votre vanne possède un clapet intérieur, notamment de type WERIT, un prolongateur fileté S60X6 est nécessaire entre la vanne et le raccord pour éviter que le clapet gêne le vissage. Ce prolongateur est à prévoir séparément.

Exemple de vanne à cames incompatible avec le montage direct du raccord S60X6

Ce raccord ne se monte pas directement sur une vanne à cames. Son nombre de filets est insuffisant pour assurer une fixation étanche.

Consultez notre guide des filetages de vanne de cuve pour identifier votre sortie. En cas de doute, contactez-nous en joignant des photos nettes de face et de trois quarts de votre vanne.

Caractéristiques du raccord S60X6 taraudé femelle 2 pouces

  • Référence : 888259.
  • Matières : polyéthylène et polypropylène.
  • Entrée côté cuve : femelle S60X6.
  • Sortie : taraudée femelle 2 pouces BSP, désignation 50/60 mm pas gaz.
  • Accessoire compatible en sortie : filetage mâle 2 pouces BSP (50/60 mm).
  • Poids : 47 g.
  • État : article neuf.

Ce produit est exclusivement réservé à un usage avec de l’eau. Si vous recherchez des raccords pour le transfert d’autres fluides et liquides (industriels, alimentaires, chimiques, etc.), notre boutique en ligne raccordspro.com vous propose une gamme de près de 300 raccords de tout type, prévus pour un usage professionnel.

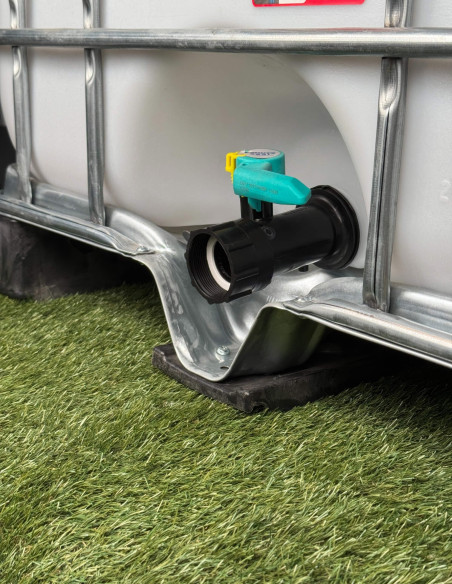

Installer le raccord sur la vanne de votre cuve à eau

  1. Fermez la vanne de la cuve avant toute intervention.
  2. Nettoyez le filetage S60X6 et vérifiez l’état ainsi que le positionnement du joint d’étanchéité.
  3. Vissez l’adaptateur dans l’axe, sans forcer.
  4. Installez votre accessoire mâle 2 pouces BSP (50/60 mm) dans la sortie femelle, avec une étanchéité adaptée à la connexion.
  5. Soutenez le tuyau et les accessoires ajoutés pour éviter qu’ils exercent une traction sur le raccord et sur la vanne.
  6. Ouvrez progressivement la vanne et vérifiez l’absence de fuite à chaque connexion.

Pour la connexion de sortie, utilisez un joint lorsque l’accessoire prévoit une portée adaptée, ou un produit d’étanchéité compatible avec les matériaux. Engagez les accessoires métalliques avec précaution dans le taraudage en plastique et serrez sans excès.

L’accessoire de sortie, le tuyau et l’éventuel prolongateur S60X6 sont à prévoir séparément selon votre installation.

Entrée du raccord
Femelle S60X6
Filetage d'entrée
Femelle S60X6
Type de sortie
Femelle - taraudé (pas gaz)
Diamètre de sortie
2" pas gaz - 50x60 mm
Matériau du bouchon (écrou)
PEHD
Matériau de l'embout
Polypropylène
