Passe Paroi Cuve Eau 1000L Fileté 1/2'' Pas Gaz

Un passe-paroi mâle 1/2 pouce pas gaz (15/21 mm) pour votre cuve à eau de pluie

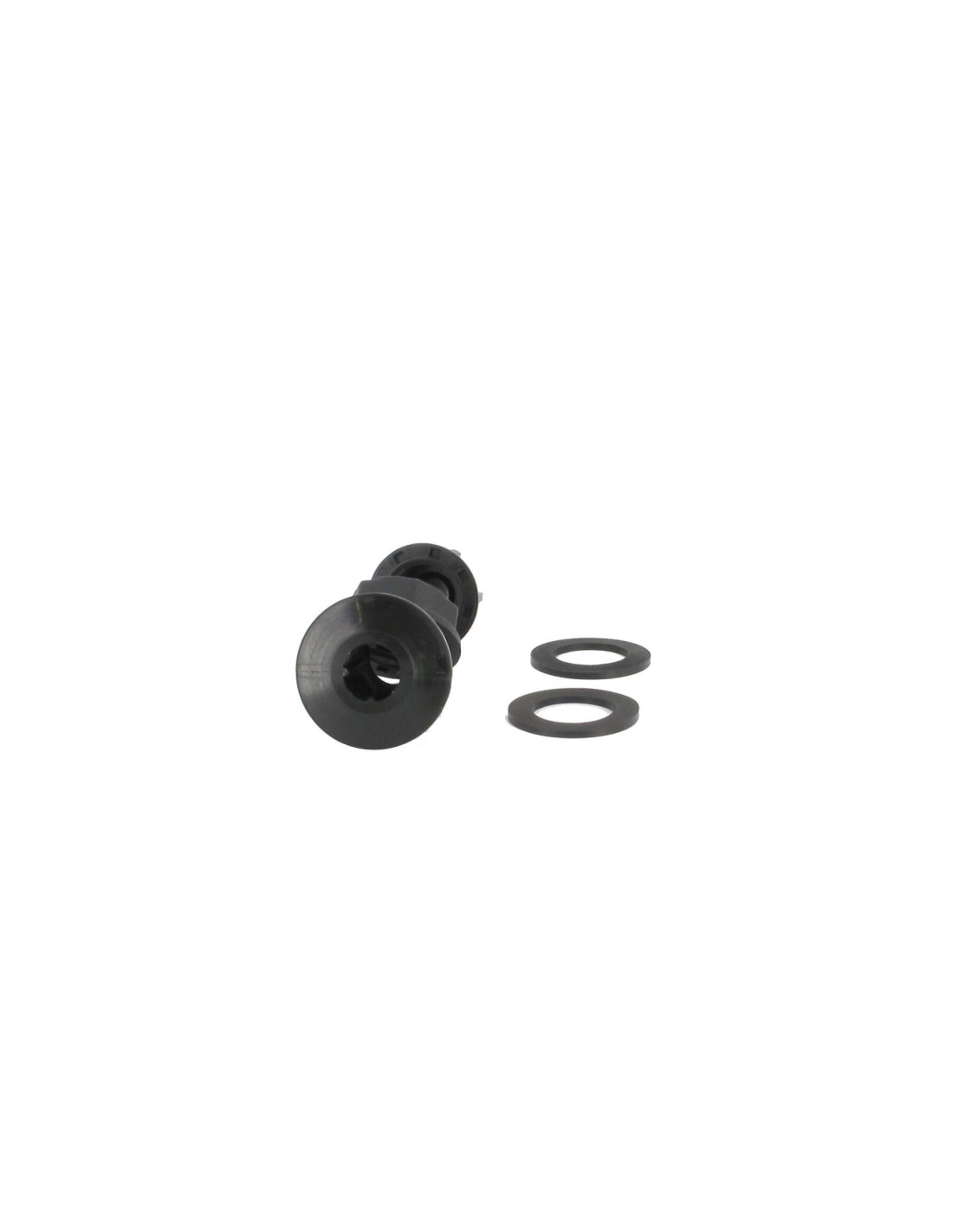

Ce passe-paroi pour cuve à eau 1000 litres permet de créer un passage d’eau à travers la paroi du réservoir. Il possède un filetage mâle 1/2 pouce BSP (15/21 mm) permettant de visser un raccord femelle compatible. Il est livré avec un bouchon, un écrou et 2 joints.

Il peut équiper une cuve à eau de 1000 litres en plastique, également appelée IBC ou GRV, mais aussi un fût, un bidon ou un récupérateur d’eau de pluie, à condition que la paroi permette son montage et la bonne portée des joints.

La hauteur de pose dépend de l’usage prévu : en partie basse pour créer une sortie de soutirage, ou en partie haute pour réaliser une évacuation de trop-plein. Le bouchon fourni permet de fermer le passage lorsqu’aucun raccordement n’est utilisé.

Une sortie filetée pour raccorder votre installation ou conserver le bouchon

Le filetage mâle 1/2 pouce pas gaz (15/21 mm) reçoit un raccord femelle de même dimension. Selon votre installation, vous pouvez ajouter une vanne, un embout pour tuyau ou un adaptateur vers une canalisation.

Le raccord supplémentaire et la canalisation ne sont pas fournis. Choisissez-les selon votre montage et prévoyez une solution d’étanchéité adaptée au raccordement.

La désignation 15/21 mm correspond au filetage. Elle ne désigne ni le diamètre intérieur du tuyau à raccorder ni le diamètre de perçage de la cuve. Pour ce modèle, le trou dans la paroi doit mesurer entre 20 et 30 mm.

Pour une utilisation en trop-plein, retirez le bouchon et prévoyez une évacuation laissant l’eau s’écouler librement. La hauteur de pose détermine le niveau à partir duquel l’eau de pluie commence à s’évacuer.

Caractéristiques du passe-paroi pour cuve à eau fileté 1/2 pouce

• Référence : 888110.
• Matière du passe-paroi : polypropylène.
• Filetage : mâle 1/2 pouce BSP (15/21 mm), au pas gaz.
• Raccord compatible : femelle 1/2 pouce BSP.
• Perçage de la paroi : entre 20 et 30 mm.

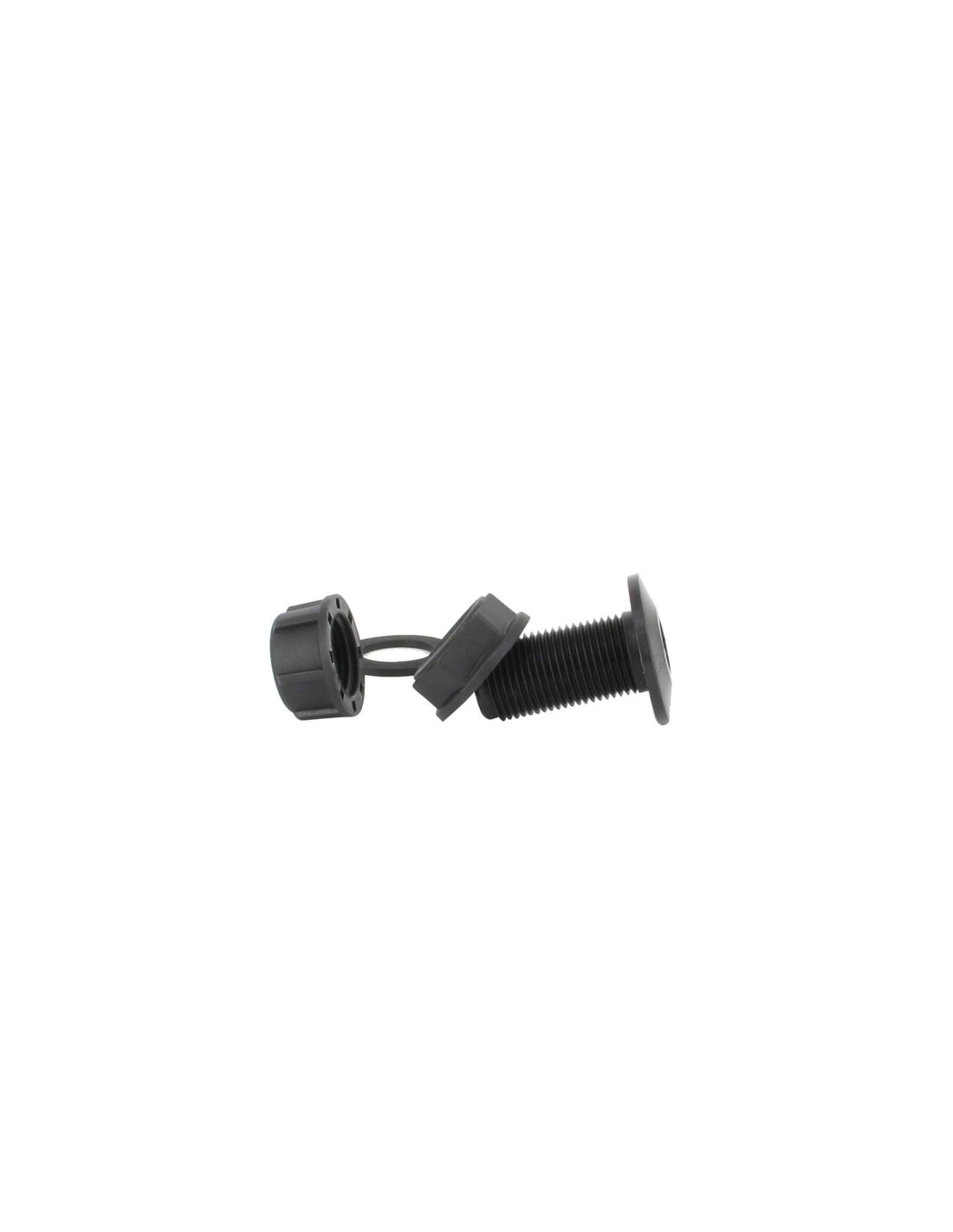

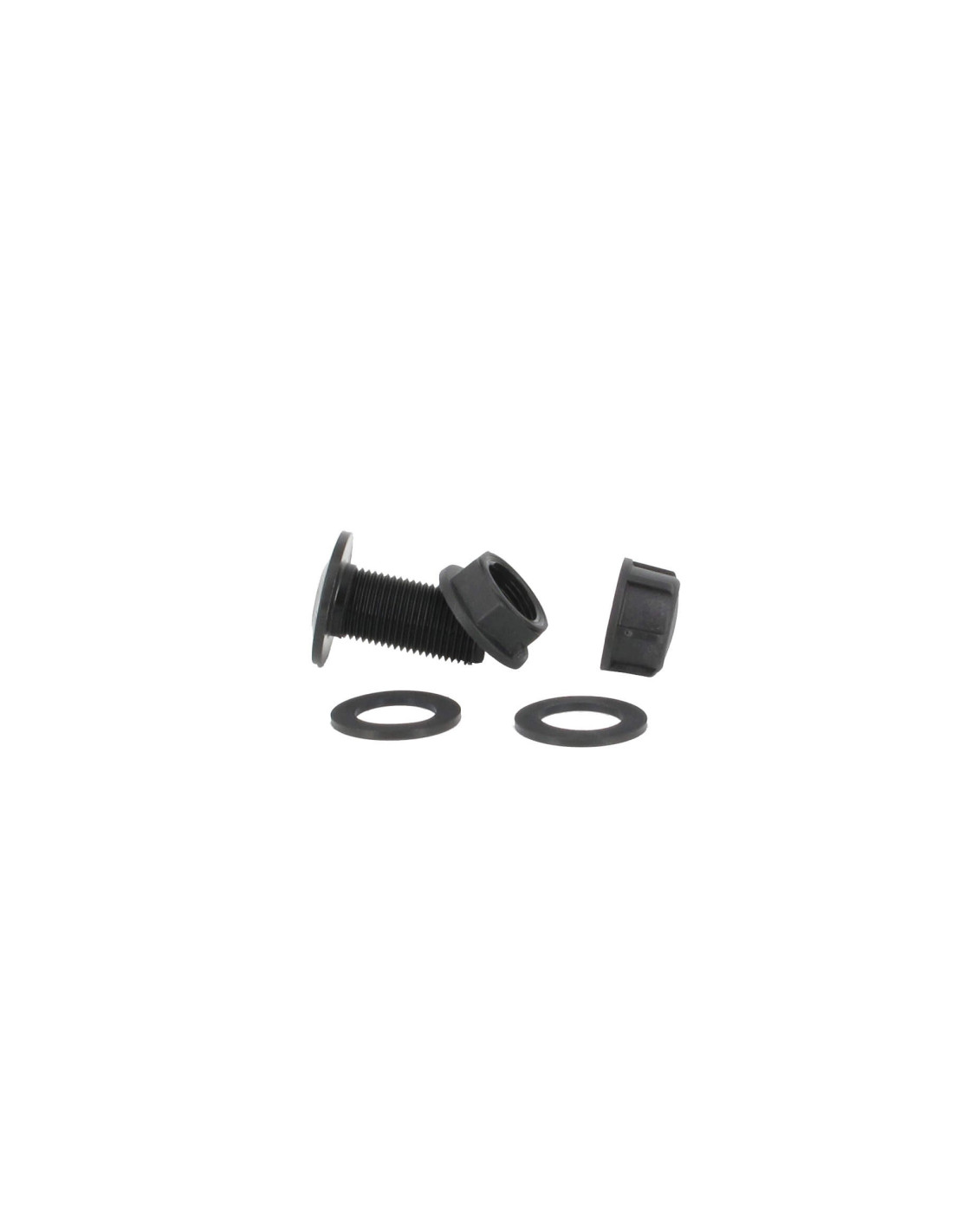

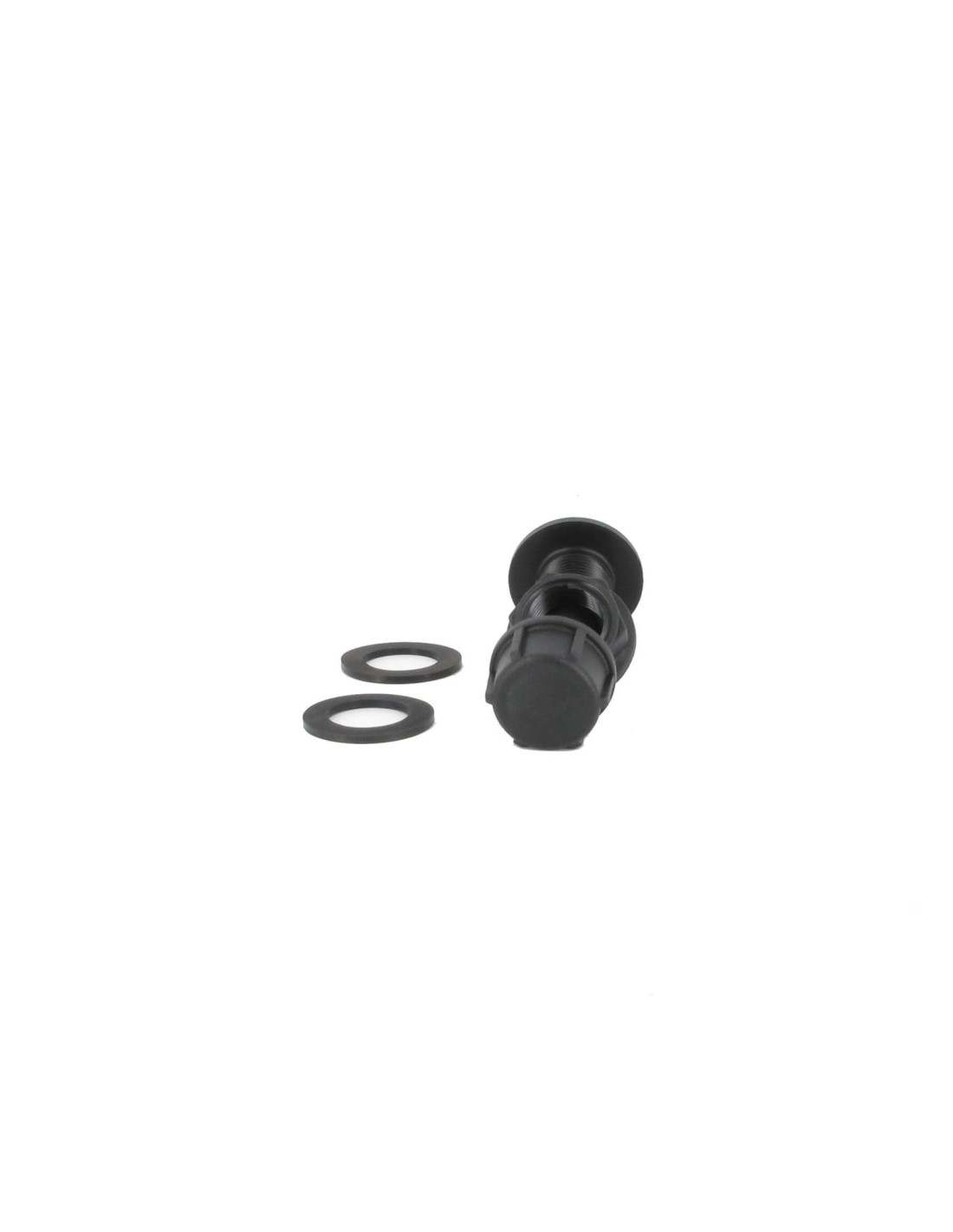

• Composition : 1 passe-paroi, 2 joints, 1 écrou et 1 bouchon.
• Poids : 24 g.
• État : article neuf.

Dimensions du passe-paroi mâle 1/2 pouce

• Filetage F : 1/2 pouce pas gaz (15/21 mm).
• Cote F en mm : 20,96 mm.
• Cote h : 43 mm.
• Cote F0 : 14 mm.
• Cote h0 : 13 mm.
• Cote h1 : 15 mm.

Ces cotes correspondent à la référence 888110. Vérifiez l’espace disponible pour les joints, l’écrou et le raccordement prévu.

Une installation sur la paroi avec un perçage de 20 à 30 mm

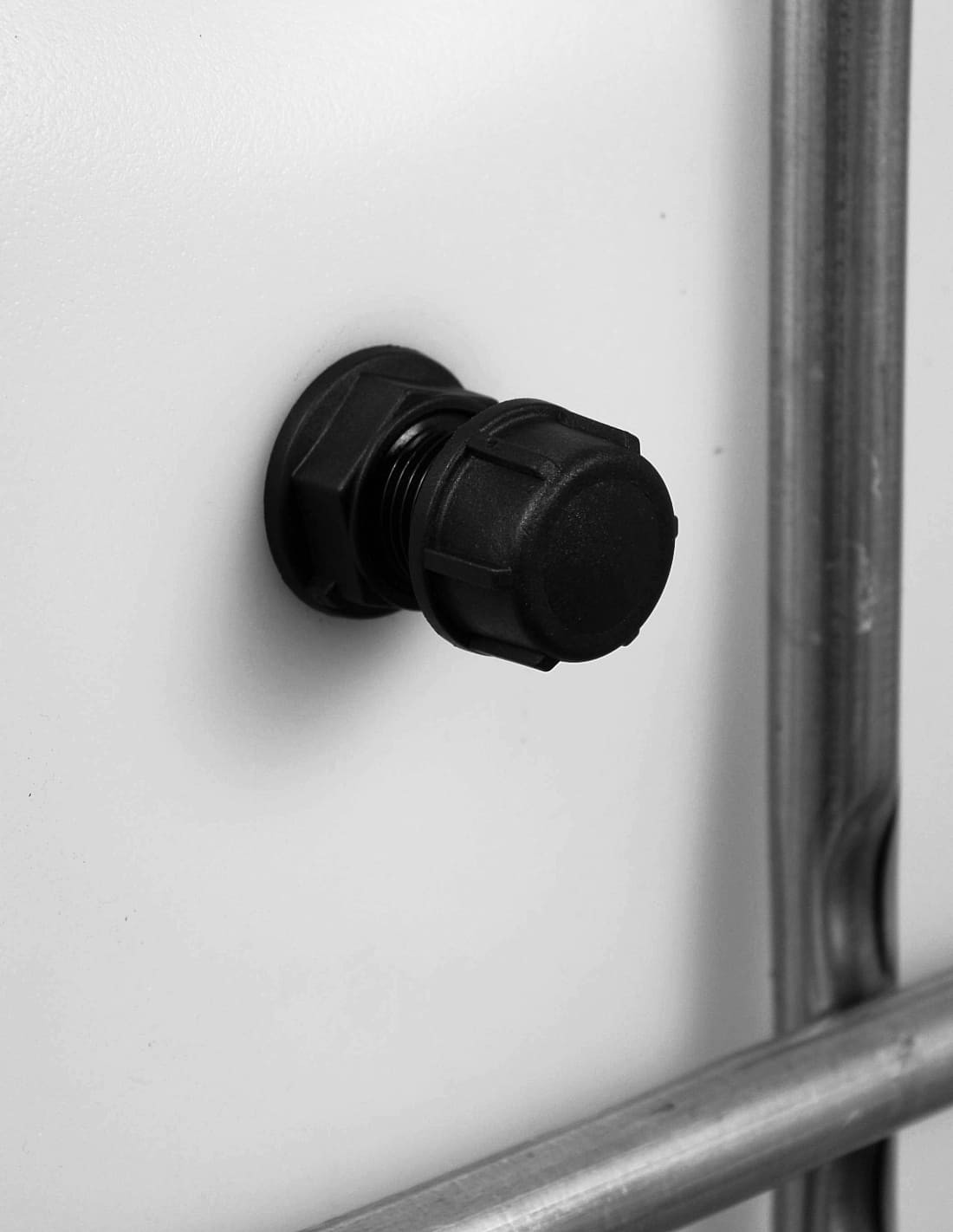

Ce passe-paroi se monte directement sur votre cuve à eau de 1000 litres, fût ou récupérateur d’eau de pluie. Il ne se branche pas sur la vanne de vidange existante. Un accès à l’intérieur du réservoir est nécessaire pour installer le second joint et l’écrou.

1. Choisissez l’emplacement selon l’usage prévu, sur une zone permettant une bonne portée des joints.
2. Percez un trou de 20 à 30 mm avec une scie cloche, puis nettoyez soigneusement le bord du trou.
3. Placez le premier joint sur le passe-paroi, puis introduisez-le dans le trou depuis l’extérieur.
4. Installez le second joint et l’écrou à l’intérieur, puis serrez pour maintenir l’ensemble et assurer l’étanchéité sur la paroi.
5. Conservez le bouchon ou installez votre raccord femelle 1/2 pouce, en assurant l’étanchéité du raccordement choisi.

Vérifiez l’étanchéité lors du premier remplissage. Si une canalisation est raccordée, soutenez-la pour éviter qu’elle exerce une contrainte sur le passe-paroi. Pour un usage en trop-plein, prévoyez une pente vers le point d’évacuation et une capacité d’écoulement adaptée au débit d’eau entrant.

Les raccords supplémentaires, la canalisation, les éléments d’étanchéité du raccordement et la scie cloche sont à prévoir séparément.

Télécharger la notice de montage du passe-paroi sur votre cuve (PDF)

Tutoriel vidéo : principe de montage d’une traversée de paroi sur une cuve

Ce tutoriel présente le perçage et la fixation avec joints et écrou, un principe commun aux trop-pleins et aux passe-parois.
