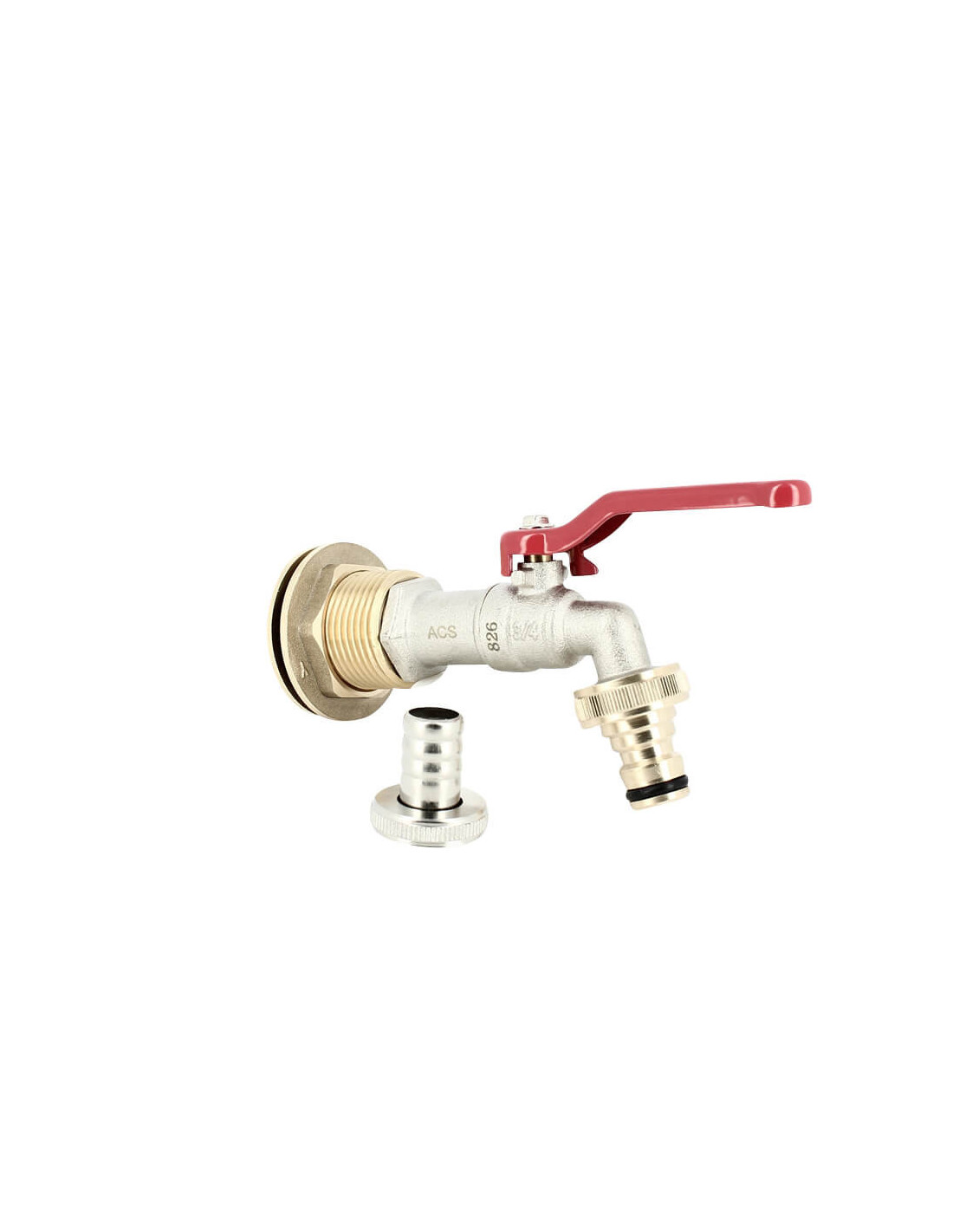

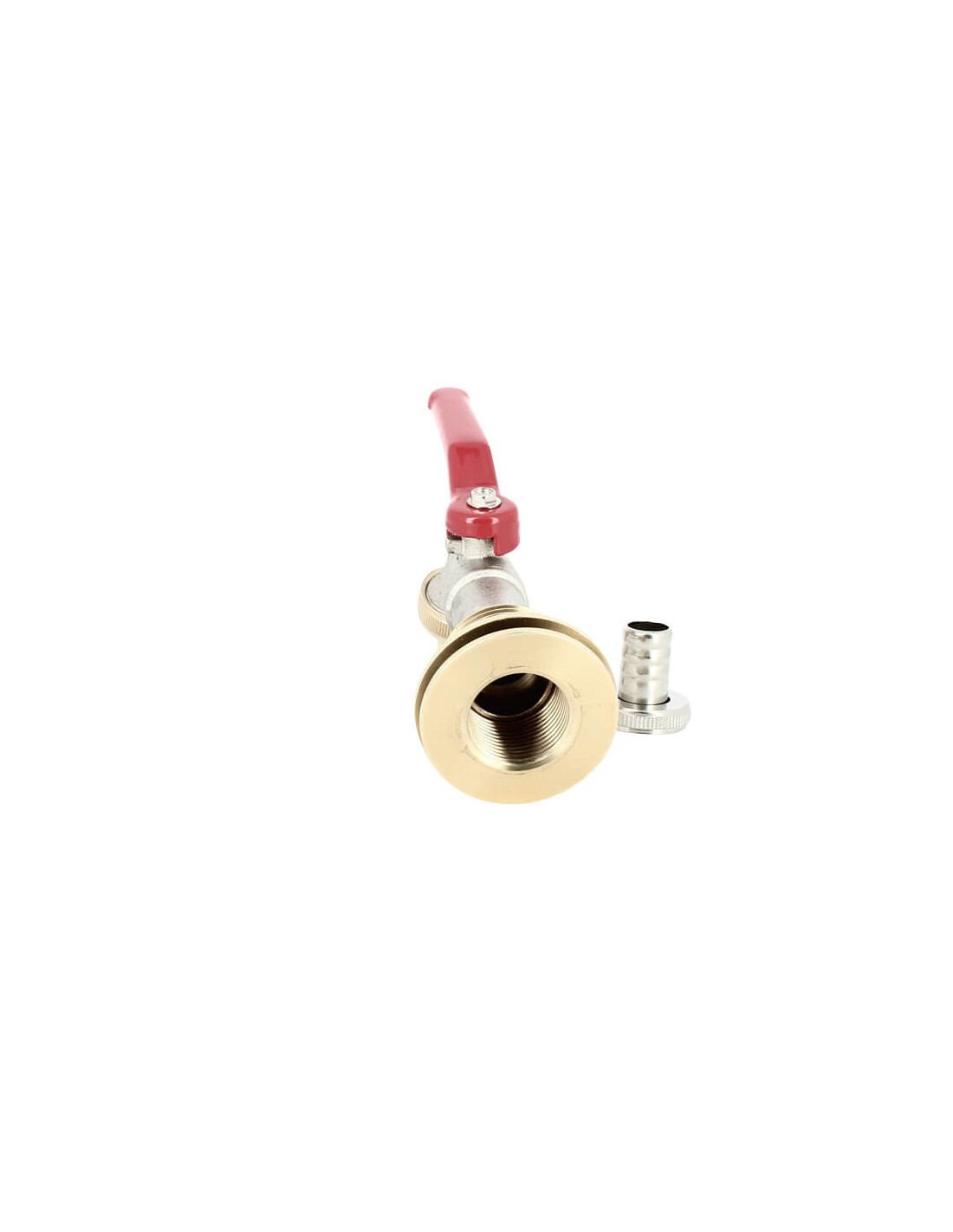

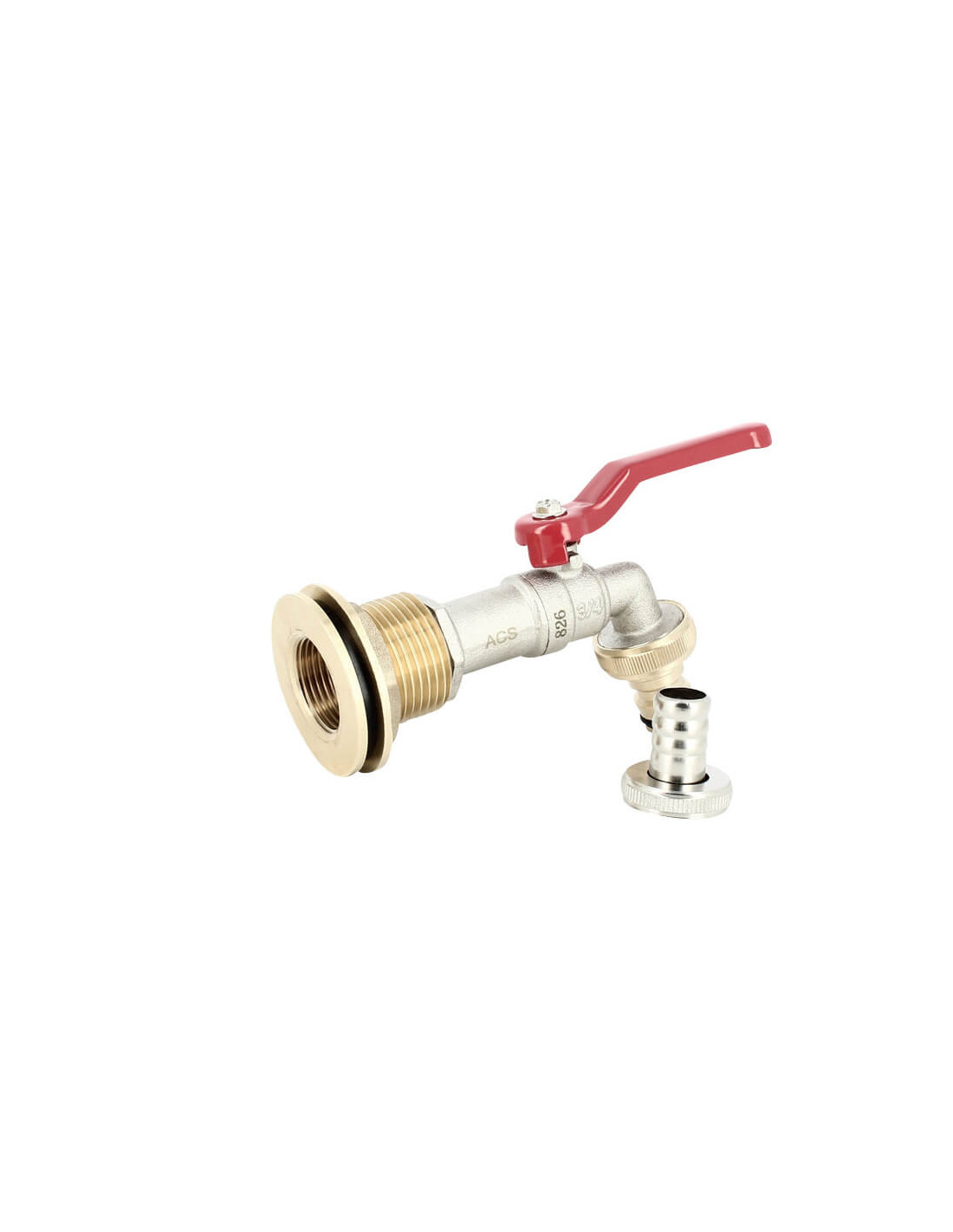

Un passe-paroi laiton mâle 1 pouce et femelle 3/4 pouce avec robinet en laiton ECO et nez rapide 20/27 mm
Ce passe-paroi en laiton avec robinet en laiton ECO permet de créer une sortie sur votre cuve à eau de pluie. Il possède un filetage extérieur mâle de 1 pouce BSP (26/34 mm) pour sa fixation à travers la paroi et un taraudage intérieur femelle de 3/4 pouce BSP (20/27 mm) dans lequel se visse le robinet fourni.
Le robinet permet d’ouvrir ou de fermer l’écoulement. Cet ensemble comprend un embout cannelé pour tuyau de 15 mm de diamètre intérieur et un nez supplémentaire en laiton à raccordement rapide type Gardena, avec fixation filetée de 20/27 mm. Vous pouvez ainsi choisir le raccordement adapté à votre tuyau d’arrosage.
Cet ensemble peut équiper une cuve à eau 1000 litres, également appelée IBC ou GRV, mais aussi un fût, un bidon ou un récupérateur d’eau de pluie, à condition que la paroi permette son montage. Il nécessite un perçage de 32 à 42 mm et un accès à l’intérieur du réservoir pour visser l’écrou.
Installé dans la partie haute de la réserve, il peut servir à évacuer le surplus d’eau de pluie. Pour fonctionner comme trop-plein, le robinet doit rester ouvert. La hauteur de pose détermine alors le niveau à partir duquel l’eau commence à s’évacuer.
Deux possibilités de raccordement pour votre tuyau d’arrosage
Le robinet ECO à boisseau sphérique en laiton permet de choisir entre deux embouts :
- L’embout cannelé : pour emmancher un tuyau souple de 15 mm de diamètre intérieur, à maintenir avec un collier de serrage adapté.
- Le nez rapide en laiton : pour brancher un tuyau équipé d’un raccord rapide compatible type Gardena.
Le nez du robinet est dévissable. Retirez l’embout cannelé pour visser le nez rapide fourni sur la sortie mâle 3/4 pouce BSP (20/27 mm) du robinet.
Les désignations 26/34 mm et 20/27 mm correspondent aux filetages. Elles ne désignent ni le diamètre du tuyau à emmancher sur l’embout ni le diamètre de perçage de la cuve.
Caractéristiques du passe-paroi laiton avec robinet ECO et nez rapide
- Référence : 888499.
- Matière : laiton.
- Filetage extérieur du passe-paroi : mâle 1 pouce BSP, désignation 26/34 mm.
- Taraudage intérieur du passe-paroi : femelle 3/4 pouce BSP, désignation 20/27 mm.
- Robinet : modèle ECO à boisseau sphérique en laiton.
- Embout cannelé dévissable : pour tuyau de 15 mm de diamètre intérieur.
- Nez supplémentaire fourni : en laiton, à raccordement rapide type Gardena, avec fixation femelle 3/4 pouce BSP (20/27 mm).
- Sortie du robinet après retrait du nez : mâle 3/4 pouce BSP, désignation 20/27 mm.
- Perçage de la paroi : entre 32 et 42 mm.

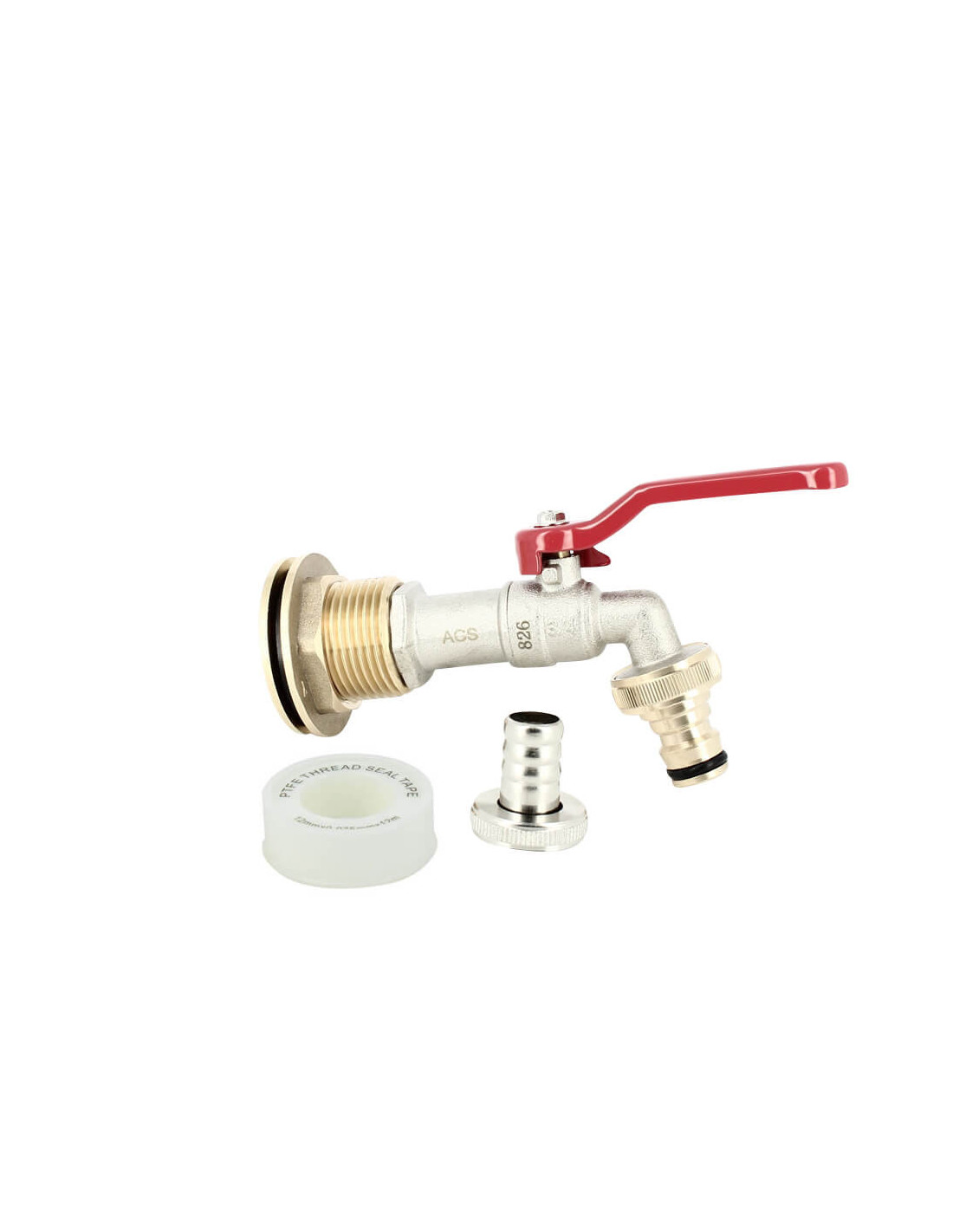

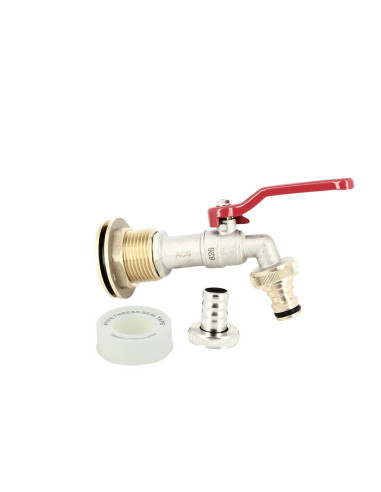

- Accessoire inclus : rouleau de ruban PTFE pour l’étanchéité des raccordements filetés.
- Poids : 347 g.
- État : article neuf.
Une installation sur la paroi avec un perçage de 32 à 42 mm
Cet ensemble se monte directement à travers la paroi de votre cuve à eau de 1000 litres, fût ou récupérateur d’eau de pluie. Il ne se branche pas sur la vanne de vidange existante. Un accès à l’intérieur du réservoir est nécessaire pour visser l’écrou de fixation.
- Repérez l’emplacement sur une zone permettant une bonne portée du système d’étanchéité. Pour un usage en trop-plein, choisissez la partie haute du réservoir.
- Percez un trou de 32 à 42 mm avec une scie cloche, puis nettoyez soigneusement le bord du trou.
- Installez le passe-paroi et son système d’étanchéité, puis vissez l’écrou depuis l’intérieur pour maintenir l’ensemble.
- Vissez le robinet dans le passe-paroi en assurant l’étanchéité du raccordement fileté avec le ruban PTFE fourni.
- Choisissez votre embout : conservez l’embout cannelé pour un tuyau de 15 mm intérieur ou remplacez-le par le nez rapide fourni pour un raccord compatible type Gardena.
Vérifiez l’étanchéité des raccordements et le fonctionnement du robinet lors du premier remplissage. Pour une évacuation en trop-plein, laissez le robinet ouvert et posez le tuyau en pente, sans pli ni écrasement, vers le point d’évacuation prévu. La capacité d’évacuation doit être adaptée au débit d’eau entrant dans la réserve.
Le tuyau, son raccord rapide éventuel, le collier de serrage et la scie cloche sont à prévoir séparément.
