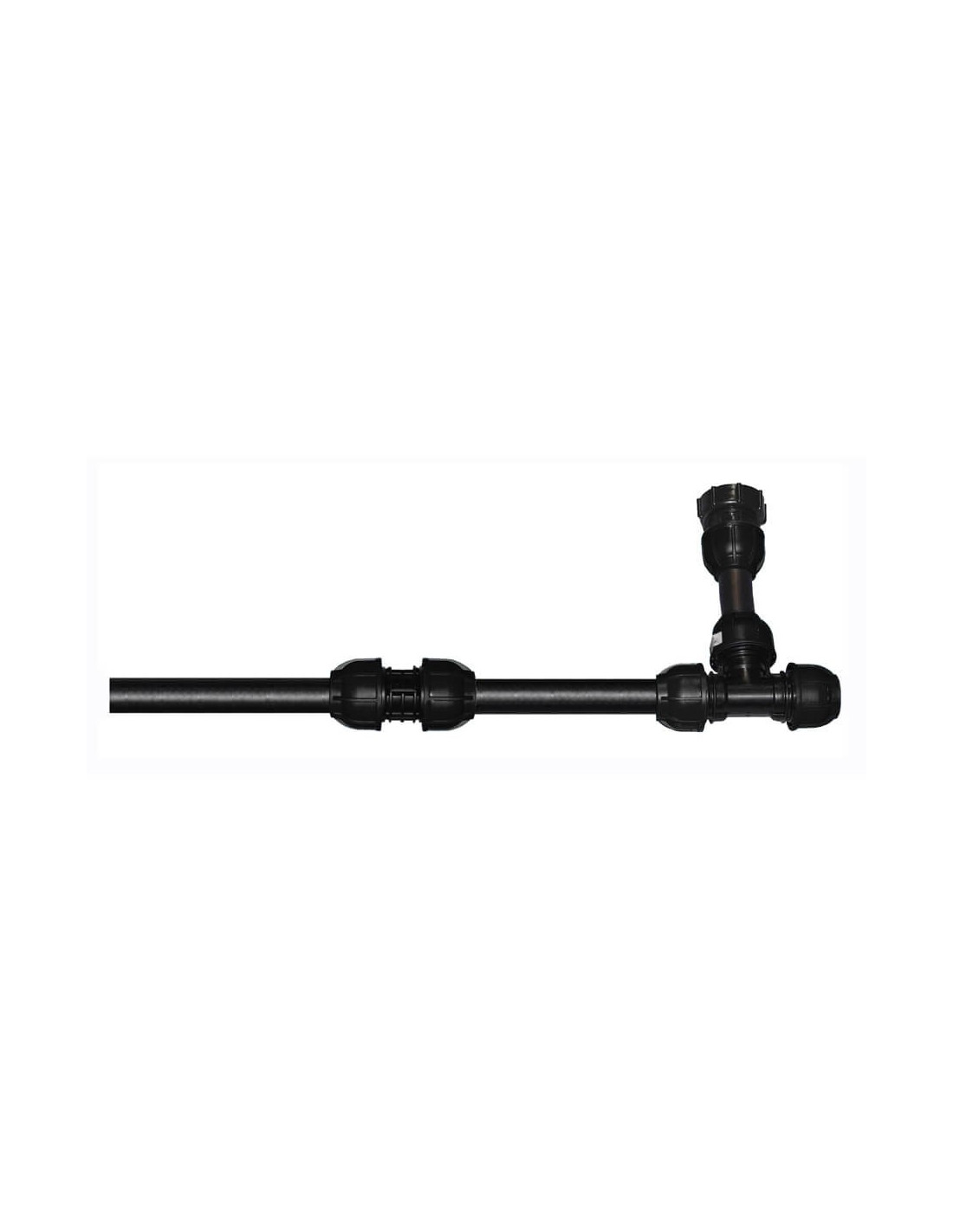

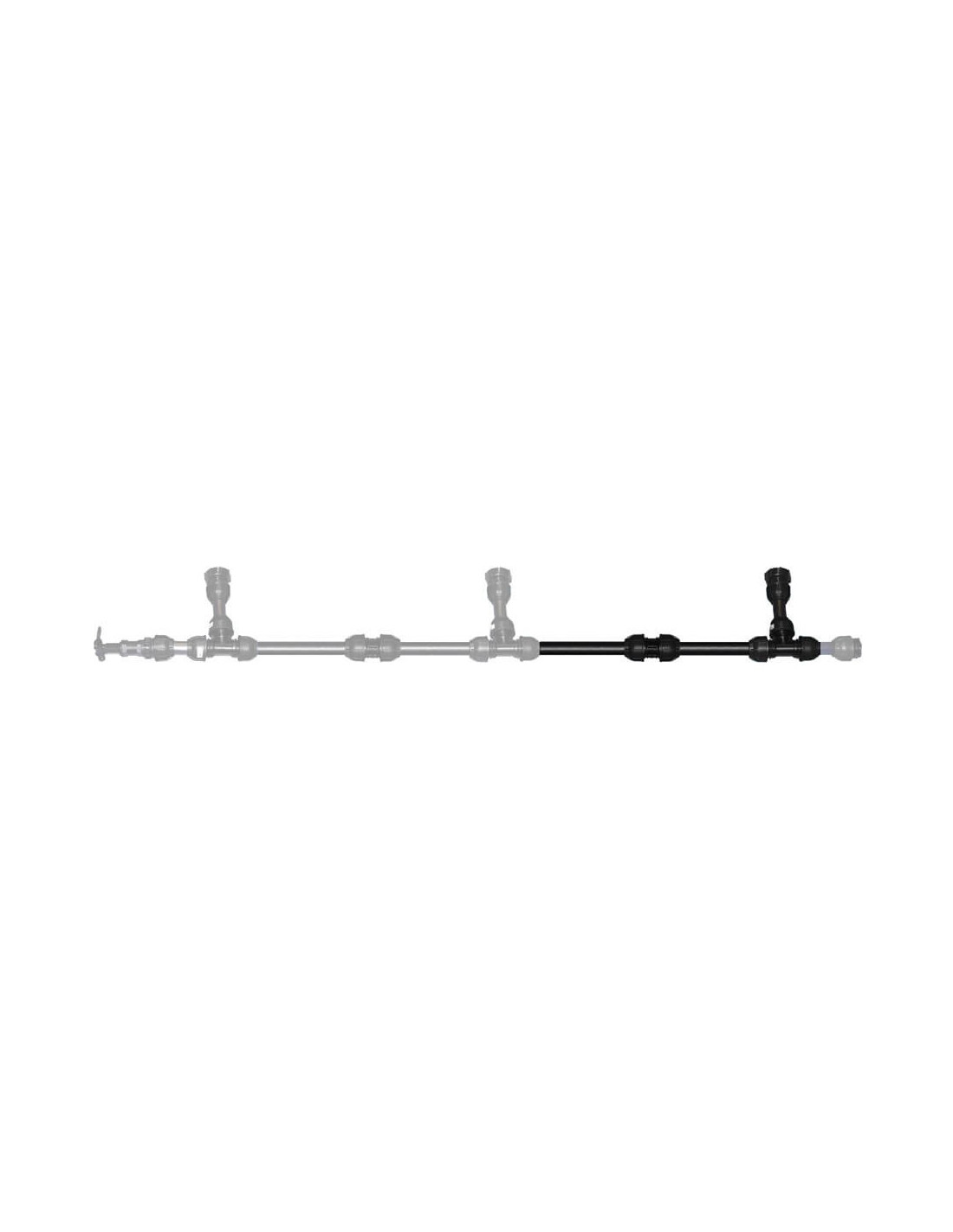

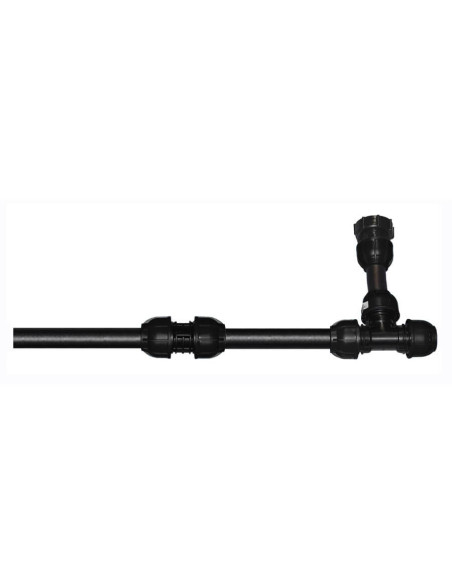

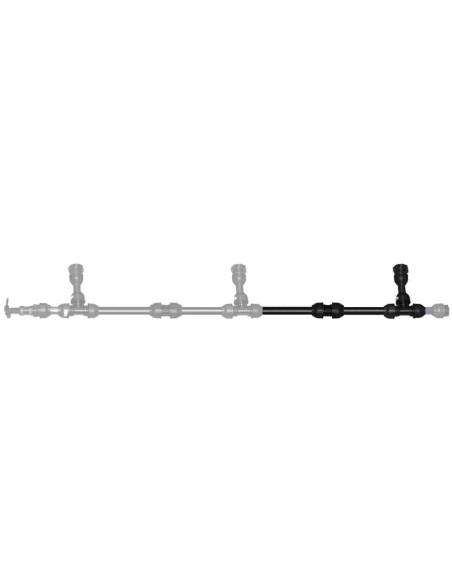

Kit d'extension S60X6 - Raccordement 1 cuve supplémentaire
Attention : Ce kit doit impérativement être acheté en complément du kit de raccordement de 2 cuves (réf : 888018, 888088 ou 888089).
Il se fixe directement sur les vannes avec filetage S60X6. Ce kit a été conçu pour s'adapter sur deux cuves espacées d'environ 35 cm maximum (équivalent à un espacement entre les 2 vannes de 133 cm). Si l'espacement est inférieur, vous pourrez recouper votre kit à la dimension souhaitée.
Contenu du Kit d'extension S60X6 :
- 1 raccord sortie de cuve S60X6 (référence 888019)
- 1 raccord Té (référence 888015)
- 1 raccord de jonction de tube (référence 888014)
- 2 bouts de tuyau PEHD de 65 cm (Ø 32 mm diamètre extérieur / diamètre intérieur de 27 mm) (référence 888010-65CM)
- 1 bout de tuyau PEHD de 15 cm (Ø 32 mm diamètre extérieur / diamètre intérieur de 27 mm)
IMPORTANT : Ce produit est exclusivement réservé pour un usage avec de l'eau.
Ma vanne de cuve doit être au format S60X6
Filetage S60X6
Appelé aussi filetage au "pas d'artillerie", le filetage S60X6 le plus fréquent en France.
D1 = Diamètre extérieur de sortie de la vanne (filets compris) : Entre 58 et 61 mm
P1 = Espace entre filet : 6 mm
Nombre de filets de la vanne : Compris entre 3 et 4.
ATTENTION : Si votre vanne possède un clapet intérieur (type vanne WERIT), il vous faudra adapter un prolongateur fileté S60X6 entre la vanne et le raccord pour éviter que le clapet bloque le vissage de celui-ci.
Si votre vanne est équipée avec un autre filetage, consultez notre page Filetages. En cas d'hésitation, contactez nous par e-mail en joignant des photos de face et de 3/4 de votre vanne.
Ne s'adapte pas sur les vannes à cames
Multicuves vous informe que cet article ne peut pas s'adapter sur une vanne à cames (voir ci contre).
Le nombre de filets est insuffisant sur une vanne à cames et ne permet pas une fixation imperméable du raccord.
Pourquoi utiliser un kit en diamètre 32 mm ?
Les vannes de vos cuves 1000 L ont un passage nominal de 35 cm environ. Afin de ne pas subir une perte de charge importante (baisse de la pression de l'eau en sortie) nous avons privilégié le diamètre 32 mm au dépend du diamètre 25 mm. Votre confort d'utilisation est optimum.
