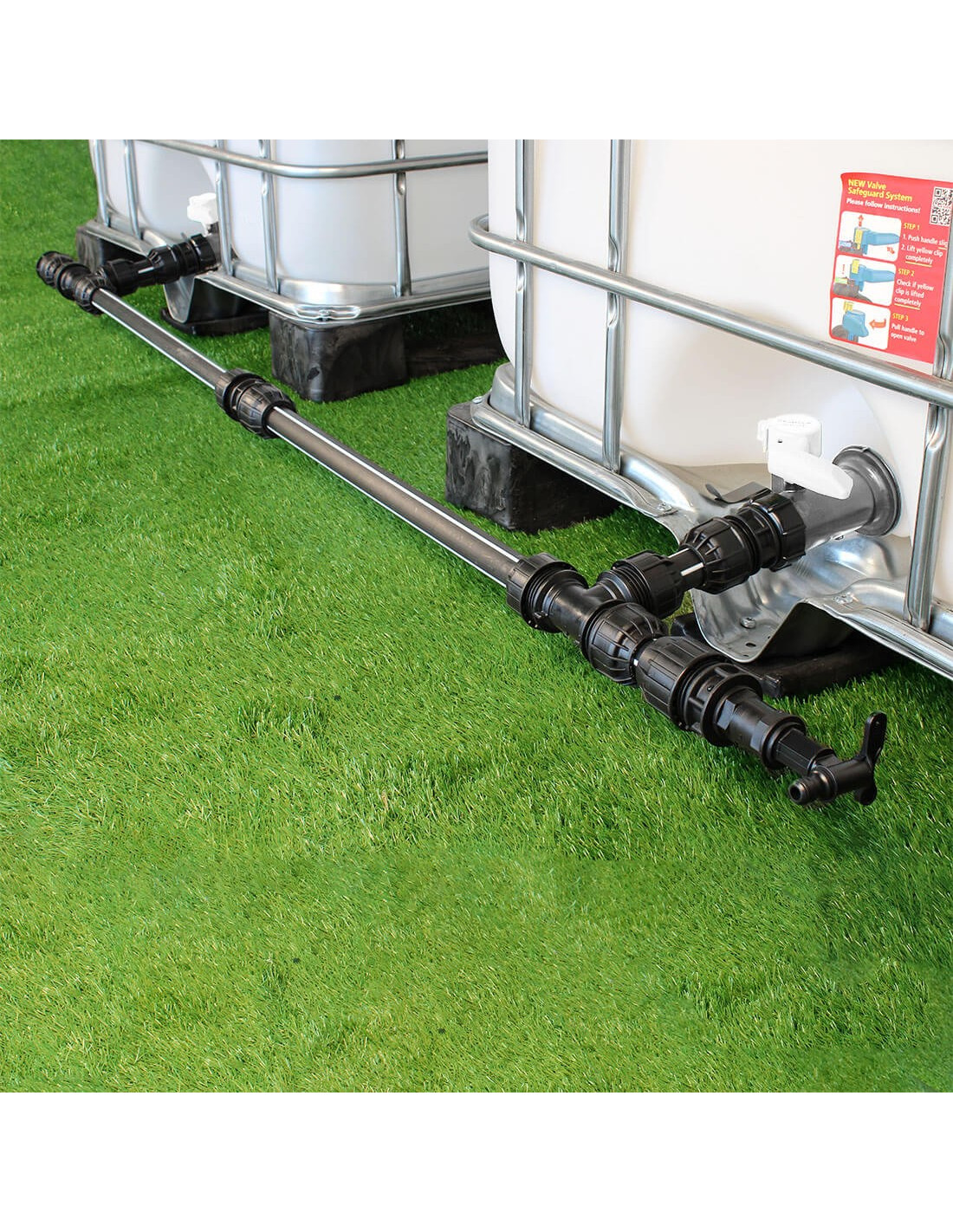

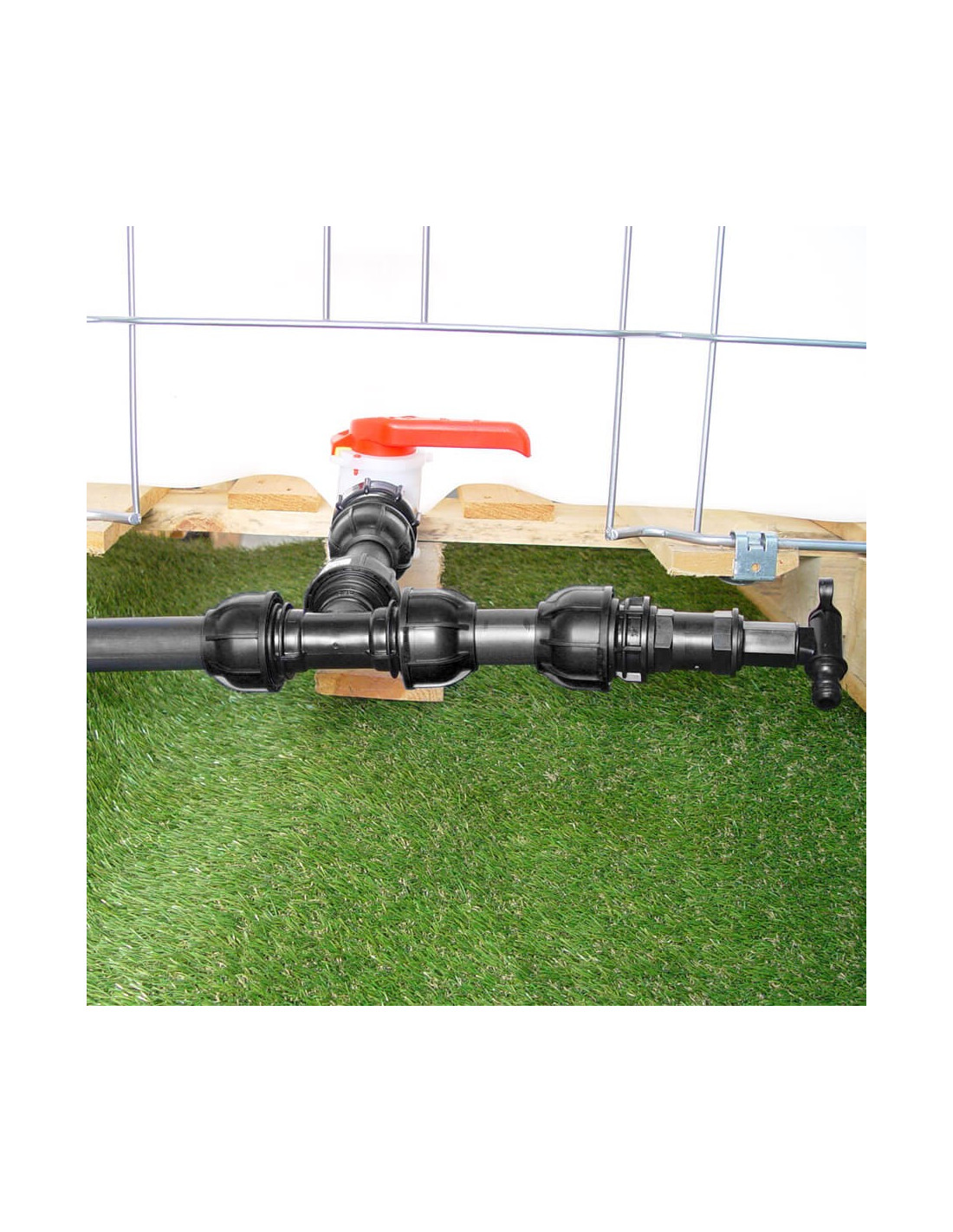

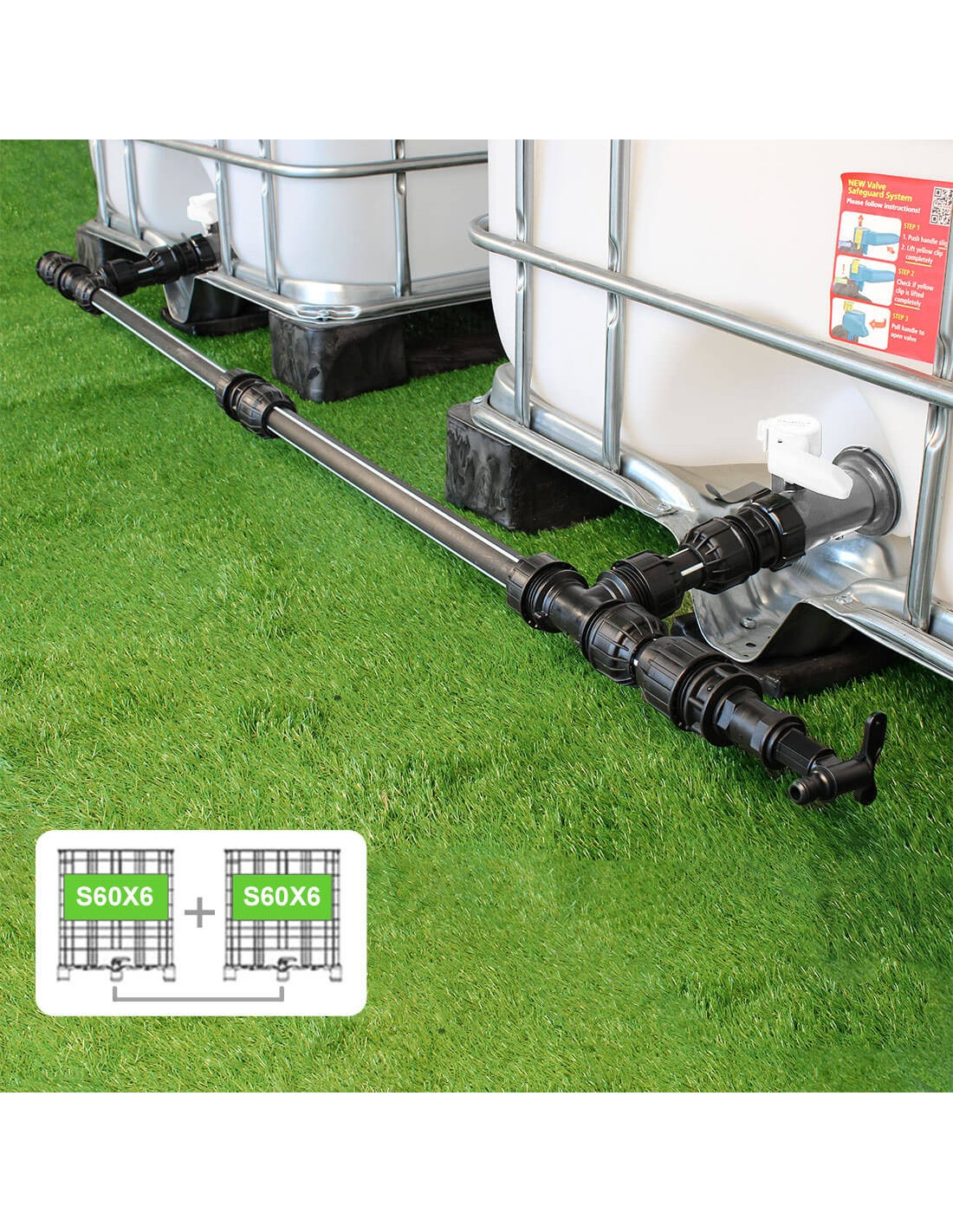

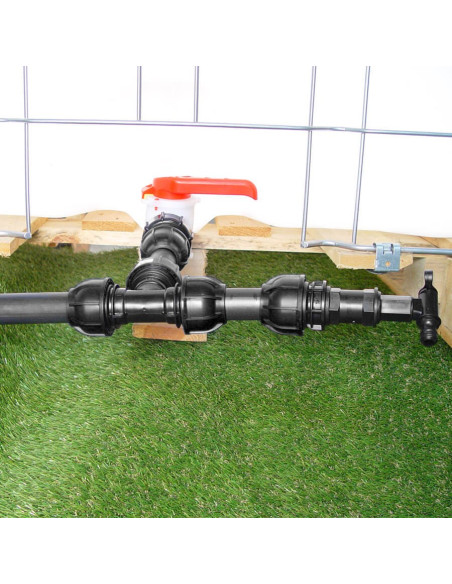

Ce kit de raccordement permet de raccorder 2 cuves 1000L ayant 2 vannes S60X6 situées côte à côte en vases communicants et ainsi doubler votre capacité de rétention d'eau de pluie.
Sortie : Robinet avec nez - raccord rapide Ø 15 mm (type embout Gardena)
Poids : 1,8 Kg
Système en diamètre Ø 32 mm diamètre extérieur / diamètre intérieur de 27 mm
Article neuf
ATTENTION : LES 2 CUVES 1000 LITRES NE SONT PAS FOURNIES AVEC LE KIT.
Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique (aussi appelé IBC ou GRV) utilisées pour la récupération, le stockage et la consommation d’eau de pluie.
En achetant ce produit vous obtiendrez 30pointpoints.
Votre panier vous rapportera 30points qui pourront être convertis en un bon de réduction sur votre prochaine commande depoint qui pourra être converti en un bon de réduction sur votre prochaine commande de1,50 €.

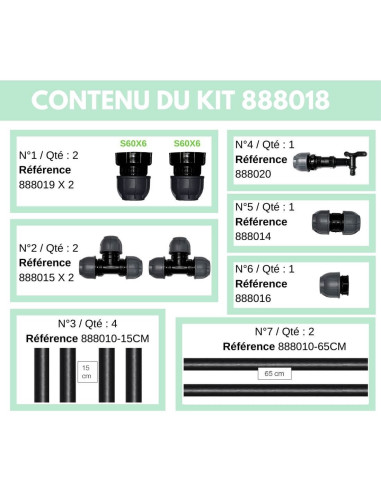

Contenu du Kit de raccordement en vases communicants :

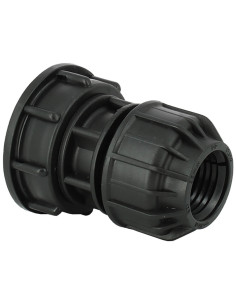

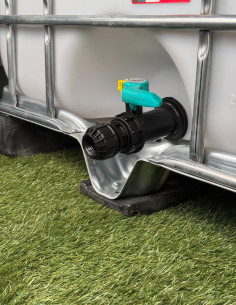

2 raccords sorties de cuves S60X6 (référence 888019)
2 raccords Tés (référence 888015)

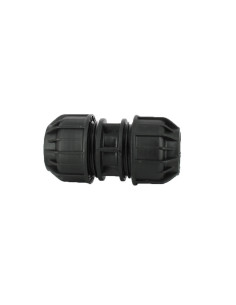

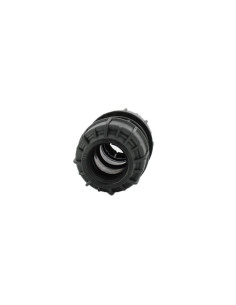

1 raccord de jonction de tubes (référence 888014)

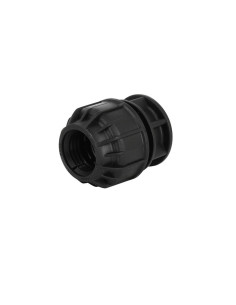

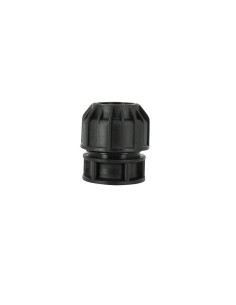

1 raccord bout de ligne (référence 888016)
1 raccord robinet (référence 888020)
2 bouts de tuyaux PEHD droits de 65 cm (Ø 32 mm diamètre extérieur / diamètre intérieur de 27 mm) (référence 888010-65CM)
4 bouts de tuyaux PEHD droits de 15 cm (Ø 32 mm diamètre extérieur / diamètre intérieur de 27 mm)
1 notice de montage en Français
ATTENTION : LES 2 CUVES 1000 LITRES NE SONT PAS FOURNIES AVEC LE KIT.
Il se fixe directement sur les vannes avec filetage S60X6. Ce kit a été conçu pour s'adapter sur deux cuves espacées entre elles d'environ 35 cm maximum (équivalent à un espacement entre les 2 vannes de 133 cm). Si l'espacement est inférieur, vous pourrez recouper votre kit à la dimension souhaitée.
IMPORTANT : Ce produit est exclusivement réservé pour un usage avec de l'eau.
Mes deux vannes de cuve doivent être au format S60X6
Filetage S60X6
Appelé aussi filetage au "pas d'artillerie", le filetage S60X6 le plus fréquent en France.
D1 = Diamètre extérieur de sortie de la vanne (filets compris) : Entre 58 et 61 mm
P1 = Espace entre filet : 6 mm
Nombre de filets de la vanne : Compris entre 3 et 4.
ATTENTION : Si votre vanne possède un clapet intérieur (type vanne WERIT), il vous faudra adapter un prolongateur fileté S60X6 entre la vanne et le raccord pour éviter que le clapet bloque le vissage de celui-ci.
Ne s'adapte pas sur les vannes à cames
Multicuves vous informe que cet article ne peut pas s'adapter sur une vanne à cames (voir ci contre).
Le nombre de filets est insuffisant sur une vanne à cames et ne permet pas une fixation imperméable du raccord.
En cas d'hésitation, contactez nous par e-mail en joignant des photos de face et de 3/4 de votre vanne.
Pourquoi utiliser un kit en diamètre 32 mm ?
Les vannes de vos cuves 1000 L ont un passage nominal de 35 cm environ. Afin de ne pas subir une perte de charge importante (baisse de la pression de l'eau en sortie) nous avons privilégié le diamètre 32 mm au dépend du diamètre 25 mm. Votre confort d'utilisation est optimum.

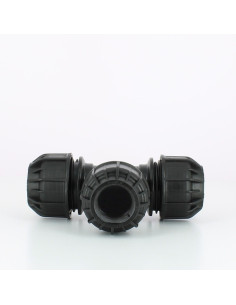

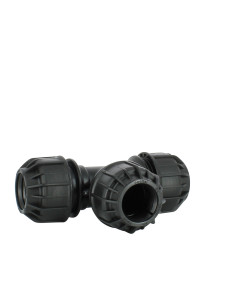

Raccord Té en triple sortie pression Ø32 mm x Ø32 mm x Ø32 mm intérieur.
Pièce détachée de remplacement pour les différents kits de couplage de cuves de notre gamme.
IMPORTANT : Ce produit est exclusivement réservé pour un usage avec de l'eau.
Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique (aussi appelé IBC ou GRV) utilisées pour la récupération, le stockage et la consommation d’eau de pluie. Il se fixe directement sur la vanne de votre cuve 1000 L.
Caractéristiques :
Matière : Polypropylène et polyéthylène
Entrée : Taraudée (femelle) S60X6
Sortie : Raccord pression...

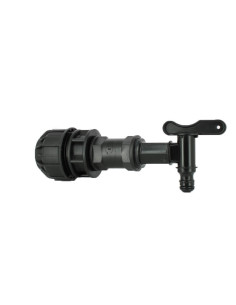

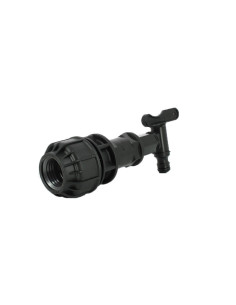

Raccord pression 32 mm + sortie Robinet avec embout jardin (Gardena).
Pièce détachée de remplacement pour les différents kits de couplage de cuves de notre gamme.
Ce produit comprend :
Raccord fileté Ø32 mm x Mâle 20x27 mm
Joint torique 3/4''
Robinet avec embout Mâle - Raccord rapide spécial arrosage.
Manchon Femelle 3/4'' - Femelle 3/4'' Pas gaz...
Ce kit d'extension spécial jardin permet de raccorder 1 cuve supplémentaire à votre système actuel de couplage de cuves 1000 litres (situées côte à côte) et ainsi d'augmenter votre capacité de rétention d'eau de pluie.
Caractéristiques :
Matière : Polypropylène et polyéthylène
Entrée : Taraudée (femelle) S60X6 - Taraudée (femelle) S60X6
Système en...

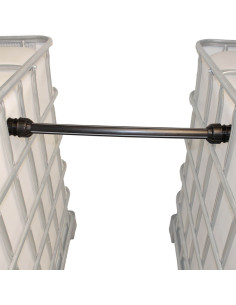

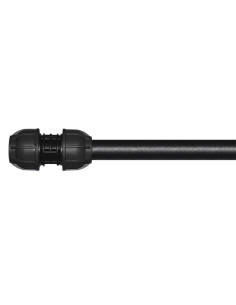

Ce kit prolongateur permet de raccorder vos cuves si celles-ci sont espacées de plus de 35 cm entre elles.
Caractéristiques :
Matière : Polypropylène et polyéthylène
Système en diamètre Ø 32 mm diamètre extérieur / diamètre intérieur de 27 mm
Longueur du tuyau : 65 cm
Article neuf
Attention : Ce kit doit impérativement être acheté en complément du kit...

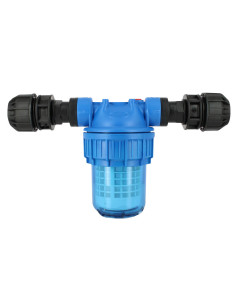

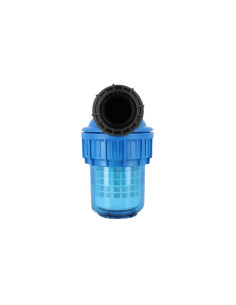

Ce filtre à cartouche est spécialement conçu pour notre gamme de kits de couplage / raccordement de cuves. Il permet, en complément d'un kit de couplage, de stopper les impuretés résiduelles présentes dans les cuves avant d'utiliser l'eau de pluie collectée.
Caractéristiques :
Équipé de 2 raccords pression PE en diamètre (Ø) 32 mm
Cartouche lavable de 50...

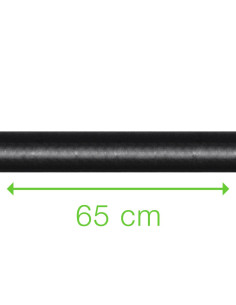

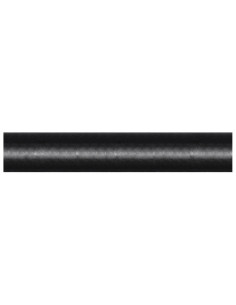

Tuyau PEHD noir à bandes blanches de 65 cm de long : diamètre extérieur 32 mm et diamètre intérieur d'environ 27 mm.
Pièce détachée de remplacement pour les différents kits de couplage de cuves 1000L.

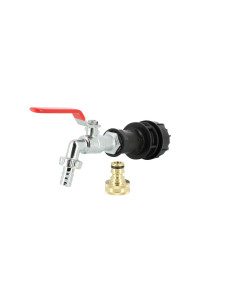

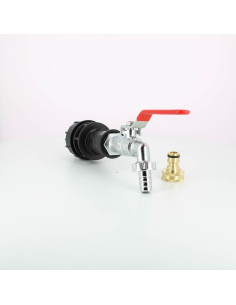

Raccord compression 32 mm + sortie robinet laiton chromé 15 mm avec nez de robinet 20x27 mm.
Pièce détachée de remplacement pour les différents kits de couplage de cuves de notre gamme.
Ce produit comprend :
Raccord fileté femelle Ø32 mm x Mâle 20x27 mm
Joint 3/4''
Robinet à boisseau sphérique en laiton chromé avec nez dévissable de 15 mm extérieur...

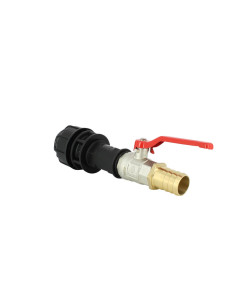

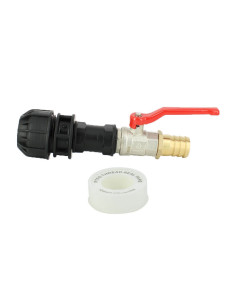

Raccord compression 32 mm intérieur + vanne 1/4 de tour en laiton avec embout droit 25 mm extérieur.
Pièce détachée de remplacement pour les différents kits de couplage de cuves de notre gamme.
Un rouleau de Téflon PTFE est inclus.

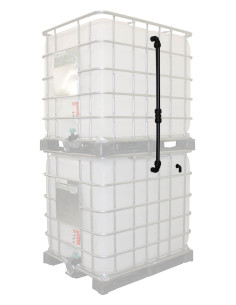

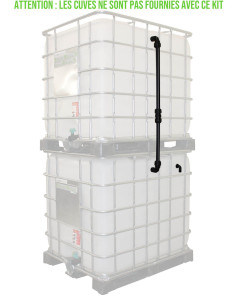

Ce kit de raccordement permet de raccorder 2 cuves superposées et ainsi doubler votre capacité de rétention d'eau de pluie.
ATTENTION : LES 2 CUVES 1000 LITRES NE SONT PAS FOURNIES AVEC LE KIT.
Caractéristiques :
Matière : Polypropylène et polyéthylène
Système de connexion : via trop-pleins à compression
Le trop-plein permettra l’évacuation du trop-plein...

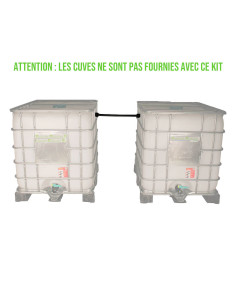

Ce kit de raccordement permet de coupler par le haut vos 2 cuves, fûts ou récupérateurs d'eau situés côte à côte et ainsi doubler votre capacité de rétention d'eau de pluie.
ATTENTION : LES 2 CUVES 1000 LITRES ET FÛTS NE SONT PAS FOURNIS AVEC LE KIT.
Le kit de jumelage Ø 32 mm se compose de :
2 Trop-pleins - Embout droit compression Diamètre 32 mm...
Joint de rechange pour raccord à compression diamètre 32 mm
Dimensions : 41 x 31 x 5 mm
Couleur : noir
Joint de remplacement pour : Raccords compression, Kits de couplage de cuves, Té PN10.
Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique utilisées pour la récupération d’eau de pluie.
Il se fixe directement sur la face supérieure de votre cuve ou sur votre couvercle.Cet évent suppose de percer un trou dans votre cuve, à l'aide d'une scie cloche ordinaire, compris entre 30 mm et 35 mm.
L’évent permet la circulation...
4 Avis sur ce produit
Que du bonheur
Produit commander le dimanche reçu le mardi... Erreur du préparateur qui a oublié un raccord... En 1 coup de fil de 2mn raccord renvoyé à la maison avec même un mot d escuse.. Alors que l erreur est humaine et aucun soucis pour le renvoie...
Franchement bravo !!!
Quand au produit en lui même rien a redire instalation facile pas de fuite etc...
Par CEDRIC
on 23/09/2020
Très correct
Après avoir testé le produit d'un concurrent : livré sans notice de montage et dont les joints fuyaient, j'ai acheté ce kit pour raccorder deux cuves et il fonctionne parfaitement. Pas de fuites notoires et le débit est correct grâce à la pente de mon terrain.
Par Olivier
on 09/12/2019
Très bien
2 cuves de 1000L reliées avec 600L d'eau dans chacune d'elle et pas de fuite. (facile à installer)
Par erwan
on 20/05/2019
très bon
Recu ce jour et installé. facile d'installation et très pratique. seul reproche que les t de raccords ne puissent se fixer directement sur la sortie de la cuve pour minimiser l'encombrement
Par Geoffrey
on 11/10/2018
A partir de Edouard| 2022-04-24 20:18:44
Bonsoir,
Pouvez vous donner l'avantage qui détermine de choisir le couplage par le bas... / au couplage ECO de 2 cuves par le haut (mode trop plein) ?
Je ne vois que des avantages pour la solution ECO par le haut....
Merci à vous.
J'aime bien vos vidéo...
administrateur
Bonjour,
L'avantage du raccordement par le bas est que les cuves se remplissent sur le principe des vases communicants ce qui n'est pas le cas du raccordement par le haut.
Cordialement,
Multicuves
A partir de Loic| 2022-04-21 06:15:31
Bonjour.
Est- il possible de remplacer le robinet dans le kit par un autre robinet (ou une vanne) plus gros afin de remplir mon arrosoir plus rapidement ? Merci de votre réponse.
Pour la pression de sortie, le plus simple est d’utiliser la formule suivante :
P= h/10 avec P= la pression en bar et h= la hauteur en mètre.
Cette formule donne une indication relative car la pression dépend aussi du diamètre de la vanne, du diamètre du tuyau et de la tension de surface des matériaux.
A titre d’exemple, la pression à la sortie d'une cuve à eau 1000 litres remplie est par nature assez faible et de l'ordre de 0,1 bar.
Les seules solutions pour augmenter la pression sont la surélévation de la cuve (dans une certaine mesure) ou le plus efficace : l'ajout d'une pompe.
Cordialement,
Multicuves
A partir de Le Sage| 2021-07-27 09:45:24
Bonjour,
Quelle est la dimension du kit qui dépasse de la cuve?
La largeur est bien pour un espacement entre les deux vannes de 133 cm, mais qu'en est-il de la longueur?
En vous remerciant,
Cordialement,
Alain
administrateur
Bonjour,
Le kit de raccordement dépasse d'environ 25 cm à la sortie des vannes.
Cordialement,
Multicuves
A partir de deschamps| 2020-06-22 08:48:45
Bonjour est-il possible de couper les tuyaux de 65cm soit même afin de pouvoir ajuster la distance entre les cuves ?
Merci d'avance pour votre réponse
Bonjour,
J'aurais besoin d'une information supplémentaire svp.
J'envisage d'acheté le kit pour deux cuves de 1000l.
Dans le kit un petit robinet est fournis, et-il démontable pour mettre un filtre entre les deux éléments ?
Cordialement

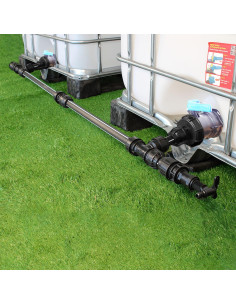

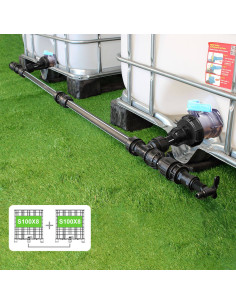

Ce kit de raccordement permet de raccorder 2 cuves ayant 2 vannes S100X8 situées côte à côte en vases communicants et ainsi doubler votre capacité de rétention d'eau de pluie.
Caractéristiques :
Matière : Polypropylène et polyéthylène
Entrée : Taraudée (femelle) S100X8 - Taraudée (femelle) S100X8
Sortie : Robinet avec nez - raccord rapide Ø 15 mm (type...
Ce kit d'extension spécial jardin permet de raccorder 1 cuve supplémentaire à votre système actuel de couplage de cuves 1000 litres (situées côte à côte) et ainsi d'augmenter votre capacité de rétention d'eau de pluie.
Caractéristiques :
Matière : Polypropylène et polyéthylène
Entrée : Taraudée (femelle) S60X6 - Taraudée (femelle) S60X6
Système en...

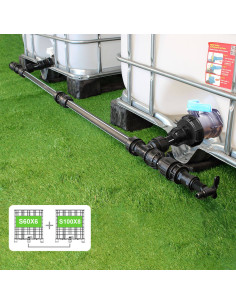

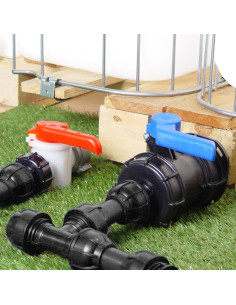

Ce kit de raccordement permet de raccorder 2 cuves ayant 1 vanne S60X6 et 1 vanne S100X8 situées côte à côte en vases communicants et ainsi doubler votre capacité de rétention d'eau de pluie.
Caractéristiques :
Matière : Polypropylène et polyéthylène
Entrée : Taraudée (femelle) S60X6 - Taraudée (femelle) S100X8
Sortie : Robinet avec nez - raccord rapide Ø...
Ce kit prolongateur permet de raccorder vos cuves si celles-ci sont espacées de plus de 35 cm entre elles.
Caractéristiques :
Matière : Polypropylène et polyéthylène
Système en diamètre Ø 32 mm diamètre extérieur / diamètre intérieur de 27 mm
Longueur du tuyau : 65 cm
Article neuf
Attention : Ce kit doit impérativement être acheté en complément du kit...

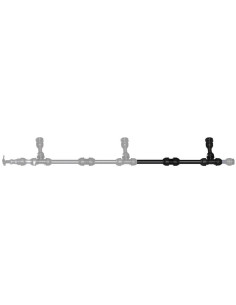

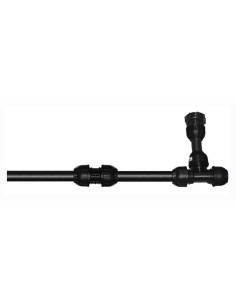

Ce kit d'extension spécial jardin permet de raccorder 1 cuve supplémentaire à votre système actuel de couplage de cuves 1000 litres (situées côte à côte) et ainsi d'augmenter votre capacité de rétention d'eau de pluie.
Caractéristiques :
Matière : Polypropylène et polyéthylène
Entrée : Taraudée (femelle) S100X8
Système en diamètre Ø 32 mm diamètre...
Ce kit de raccordement permet de raccorder 2 cuves superposées et ainsi doubler votre capacité de rétention d'eau de pluie.
ATTENTION : LES 2 CUVES 1000 LITRES NE SONT PAS FOURNIES AVEC LE KIT.
Caractéristiques :
Matière : Polypropylène et polyéthylène
Système de connexion : via trop-pleins à compression
Le trop-plein permettra l’évacuation du trop-plein...
Les clients qui ont acheté ce produit ont également acheté...
Filtre et collecteur d'eau de pluie gris pour les cuves, citernes ou réservoirs décoratifs de jardin.
Filtre / collecteur avec fonction de trop-plein automatique.
L'eau reflue automatiquement vers la descente de gouttière dès que le réservoir est plein. Filtration à 0,90 mm.
Collecteur à installer sur des descentes de gouttières de diamètre 68 mm à 110...

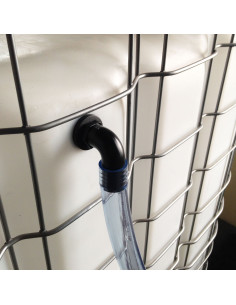

Le pack trop plein + tuyau se fixe sur le côté de votre cuve 1000 L et vous permet d'évacuer le trop plein d'eau de pluie contenu dans votre cuve 1000 Litres. L'évacuation de l'eau se fait facilement grâce au tuyau de 2 mètres (facilement recoupable selon vos besoins).
