Kit de Raccordement de 2 Cuves à eau 1000 litres - filetage S100X8 / S100X8
Kit de Raccordement de 2 Cuves à eau 1000 litres - filetage S100X8 / S100X8
Kit de Raccordement de 2 Cuves à eau 1000 L - S100X8 / S100X8
Kit de Raccordement de 2 Cuves à eau 1000 litres - filetage S100X8 / S100X8
Kit de Raccordement de 2 Cuves à eau 1000 litres - filetage S100X8 / S100X8
Kit de Raccordement de 2 Cuves à eau 1000 L - S100X8 / S100X8

Kit Raccordement 2 Cuves eau 1000 L - S100X8 / S100X8

En stock
41,90 €
TTC

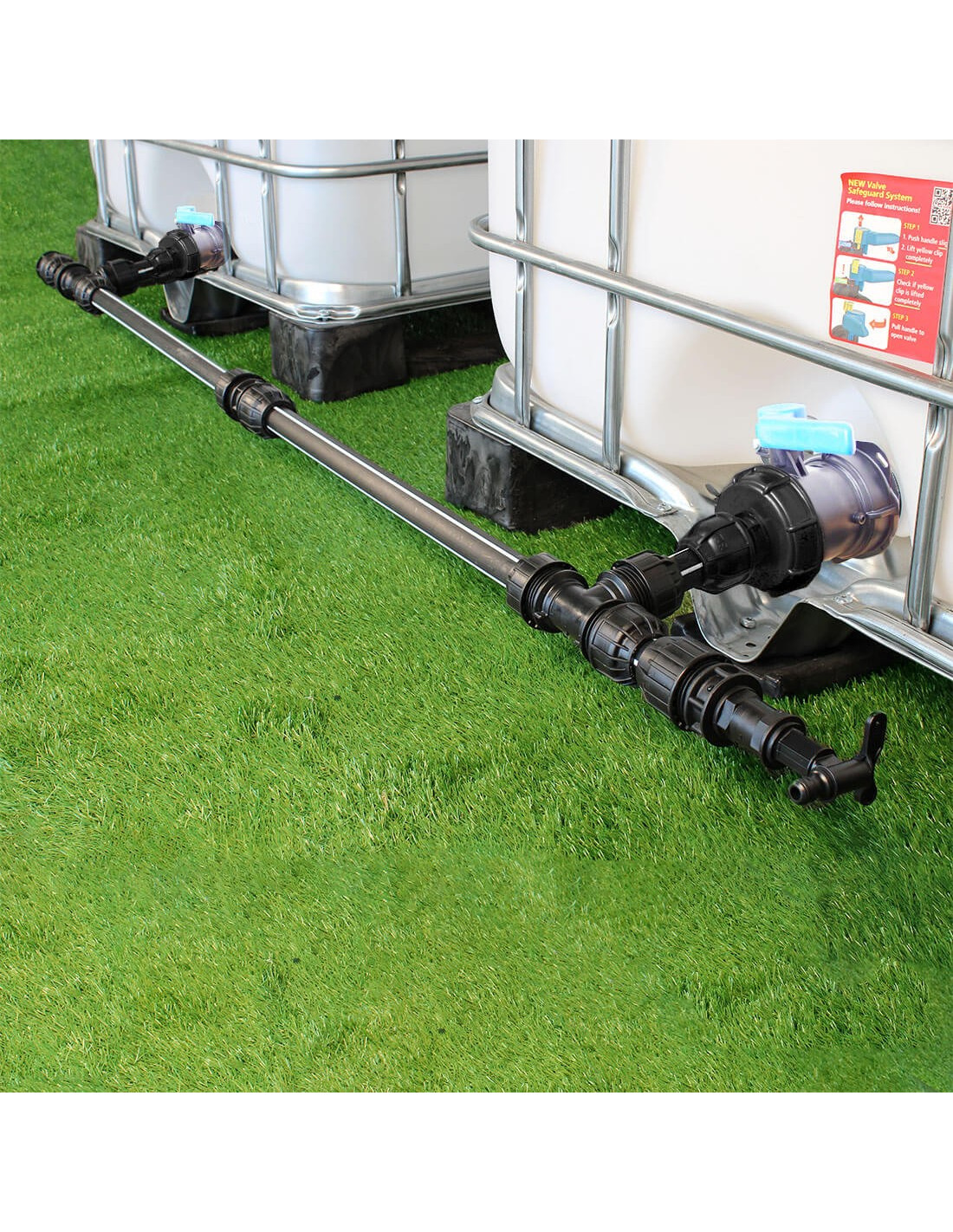

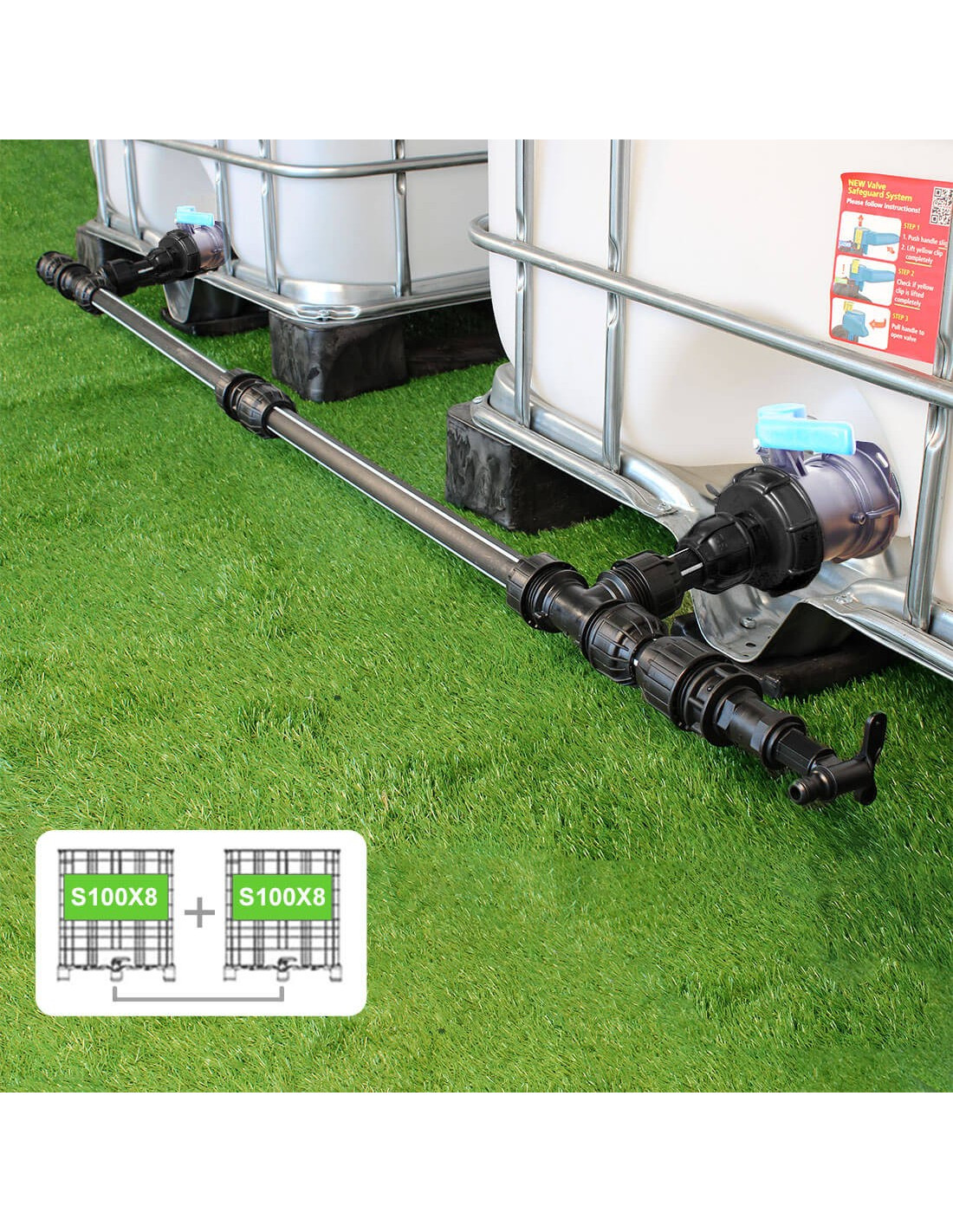

Ce kit de raccordement permet de raccorder 2 cuves ayant 2 vannes S100X8 situées côte à côte en vases communicants et ainsi doubler votre capacité de rétention d'eau de pluie.

Caractéristiques :

  • Matière : Polypropylène et polyéthylène
  • Entrée : Taraudée (femelle) S100X8 - Taraudée (femelle) S100X8
  • Sortie : Robinet avec nez - raccord rapide Ø 15 mm (type embout Gardena)
  • Système en diamètre (Ø) 32 mm extérieur / diamètre intérieur de 27 mm
  • Article neuf
  • Poids : 1,6 kg

ATTENTION : LES 2 CUVES 1000 LITRES NE SONT PAS FOURNIES AVEC LE KIT.

Reference : 888089


Kit de raccordement pour 2 Cuves à eau 1000 L - S100X8 / S100X8

Télécharger la notice de montage du kit de raccordement de cuves.

Cet accessoire est spécialement conçu pour les cuves 1000 litres (aussi appelé IBC ou GRV) utilisées pour la récupération d’eau de pluie.

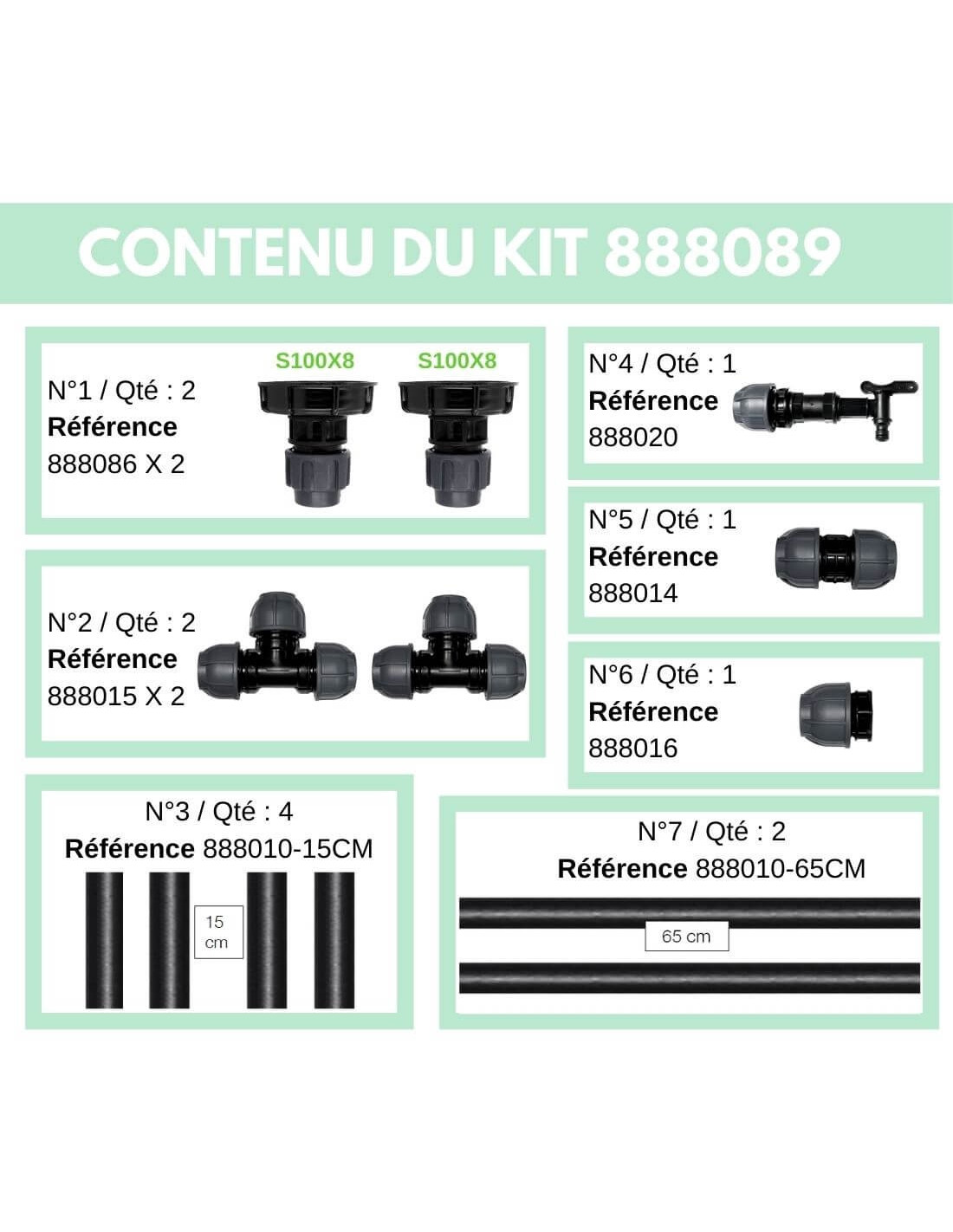

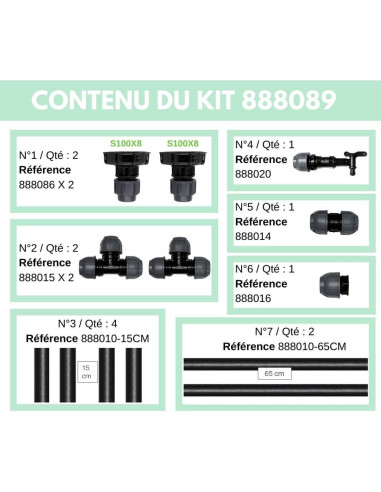

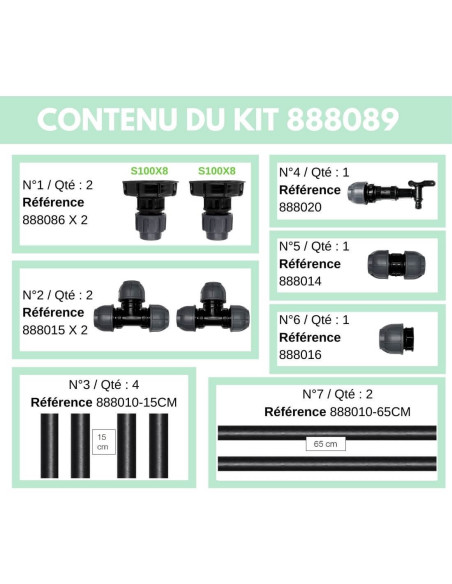

Contenu du Kit de raccordement en vases communicants :

  • 2 raccords sorties de cuves S100X8 (référence 888086)
  • 2 raccords Tés (référence 888015)
  • 1 raccord de jonction de tubes (référence 888014)
  • 1 raccord bout de ligne (référence 888016)
  • 1 raccord robinet (référence 888020)
  • 2 bouts de tuyaux PEHD droits de 65 cm (Ø 32 mm diamètre extérieur / diamètre intérieur de 27 mm) (référence 888010-65CM)
  • 4 bouts de tuyaux PEHD droits de 15 cm (Ø 32 mm diamètre extérieur / diamètre intérieur de 27 mm)
  • 1 notice de montage en Français

ATTENTION : LES 2 CUVES 1000 LITRES NE SONT PAS FOURNIES AVEC LE KIT.



Il se fixe directement sur les vannes avec filetage S100X8.
Ce kit a été conçu pour s'adapter sur deux cuves espacées d'environ 35 cm maximum (équivalent à un espacement entre les 2 vannes de 133 cm).
Si l'espacement est inférieur, vous pourrez recouper votre kit à la dimension souhaitée.

IMPORTANT : Ce produit est exclusivement réservé pour un usage avec de l'eau.



Mes deux vannes de cuve doivent être au format S100X8

Filetage S100X8 3"

Filetage S100X8 (3'')

D1 = Diamètre extérieur de sortie de la vanne (filets compris) : 98-102 mm

P1 = Espace entre filet : 8 mm

Nombre de filets de la vanne : environ 2 à 3.

Image vanne à cames

ne s'adapte pas sur les vannes à cames

Multicuves vous informe que cet article ne peut pas s'adapter sur une vanne à cames (voir ci contre).

Le nombre de filets est insuffisant sur une vanne à cames et ne permet pas une fixation imperméable du raccord.

Si votre vanne est équipée avec un autre filetage, consultez notre page Filetages.

En cas d'hésitation, contactez nous par e-mail en joignant des photos de face et de 3/4 de votre vanne.



Pourquoi utiliser un kit en diamètre 32 mm ?

Les vannes de vos cuves 1000 L ont un passage nominal de 35 cm environ.
Afin de ne pas subir une perte de charge importante (baisse de la pression de l'eau en sortie) nous avons privilégié le diamètre 32 mm au dépend du diamètre 25 mm.
Votre confort d'utilisation est optimum.

Filetage d'entrée
Femelle S100X8
Nouveau produit
Kit de Raccordement pour 2 Cuves à eau 1000 L - filetage S60X6 / S60X6 Kit de Raccordement pour 2 Cuves à eau 1000 L - filetage S60X6 / S60X6 2
En stock
Kits couplage de cuves

Kit Raccordement 2 Cuves eau 1000 L - S60X6 / S60X6

888018
30,90 €
Ce kit de raccordement permet de raccorder 2 cuves 1000L ayant 2 vannes S60X6 situées côte à côte en vases communicants et ainsi doubler votre capacité de rétention d'eau de pluie. Caractéristiques : Matière : Polypropylène et polyéthylène Entrée : Taraudée (femelle) S60X6 - Taraudée (femelle) S60X6 Sortie : Robinet avec nez - raccord rapide Ø 15 mm (type...
Raccord Té Compression Ø32 mm x Ø32 mm x Ø32 mm Raccord Té Compression Ø32 mm x Ø32 mm x Ø32 mm 2
En stock
Pièces détachées

Raccord Té Compression Ø32 mm x Ø32 mm x Ø32 mm

888015
9,90 €
Raccord Té en triple sortie pression Ø32 mm x Ø32 mm x Ø32 mm intérieur. Pièce détachée de remplacement pour les différents kits de couplage de cuves de notre gamme. IMPORTANT : Ce produit est exclusivement réservé pour un usage avec de l'eau.
Robinet - kit couplage cuve Robinet - kit couplage cuve 2
En stock
Pièces détachées

Robinet - kit couplage cuve

888020
13,40 €
Raccord pression 32 mm + sortie Robinet avec embout jardin (Gardena). Pièce détachée de remplacement pour les différents kits de couplage de cuves de notre gamme. Ce produit comprend : Raccord fileté Ø32 mm x Mâle 20x27 mm Joint torique 3/4'' Robinet avec embout Mâle - Raccord rapide spécial arrosage. Manchon Femelle 3/4'' - Femelle 3/4'' Pas gaz...
Kit prolongateur pour kit de raccordement 2 cuves
En stock
Accessoires & équipements

Kit prolongateur pour kit raccordement 2 cuves

888022
15,40 €
Ce kit prolongateur permet de raccorder vos cuves si celles-ci sont espacées de plus de 35 cm entre elles. Caractéristiques : Matière : Polypropylène et polyéthylène Système en diamètre Ø 32 mm diamètre extérieur / diamètre intérieur de 27 mm Longueur du tuyau : 65 cm Article neuf   Attention : Ce kit doit impérativement être acheté en complément du kit...
Raccord cuve eau S100X8 - Raccord compression Diamètre 32 mm Raccord cuve eau S100X8 - Raccord compression Diamètre 32 mm 2
En stock
Raccords S100X8 Pression

Raccord cuve eau S100X8 - Raccord compression Diamètre 32 mm

888086
18,50 €
Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique (aussi appelé IBC ou GRV) utilisées pour la récupération, le stockage et la consommation d’eau de pluie. Il se fixe directement sur la vanne de votre cuve 1000 L. Caractéristiques : Matière : Polypropylène et polyéthylène Entrée : Taraudée (femelle) S100X8 Sortie : Raccord pression...
Kit de Raccordement de 2 Cuves à eau 1000 L - filetage S60X6 / S100X8 Kit de Raccordement de 2 Cuves à eau 1000 L - filetage S60X6 / S100X8 2
En stock
Kits couplage de cuves

Kit Raccordement 2 Cuves eau 1000 L - S60X6 / S100X8

888088
37,40 €
Ce kit de raccordement permet de raccorder 2 cuves ayant 1 vanne S60X6 et 1 vanne S100X8 situées côte à côte en vases communicants et ainsi doubler votre capacité de rétention d'eau de pluie. Caractéristiques : Matière : Polypropylène et polyéthylène Entrée : Taraudée (femelle) S60X6 - Taraudée (femelle) S100X8 Sortie : Robinet avec nez - raccord rapide Ø...
Kit d'extension S100X8 - Raccordement 1 cuve supplémentaire Kit d'extension S100X8 - Raccordement 1 cuve supplémentaire 2
En stock
Accessoires & équipements

Kit d'extension S100X8 - Raccordement 1 cuve supplémentaire

888090
28,40 €
Ce kit d'extension spécial jardin permet de raccorder 1 cuve supplémentaire à votre système actuel de couplage de cuves 1000 litres (situées côte à côte) et ainsi d'augmenter votre capacité de rétention d'eau de pluie. Caractéristiques : Matière : Polypropylène et polyéthylène Entrée : Taraudée (femelle) S100X8 Système en diamètre Ø 32 mm diamètre...
Filtre eau à cartouche pour kit raccordement de cuves 1000L Filtre eau à cartouche pour kit raccordement de cuves 1000L 2
En stock
Accessoires & équipements

Filtre eau à cartouche pour kit raccordement de cuves 1000L

888142
44,90 €
Ce filtre à cartouche est spécialement conçu pour notre gamme de kits de couplage / raccordement de cuves. Il permet, en complément d'un kit de couplage, de stopper les impuretés résiduelles présentes dans les cuves avant d'utiliser l'eau de pluie collectée. Caractéristiques : Équipé de 2 raccords pression PE en diamètre (Ø) 32 mm Cartouche lavable de 50...
Manchon Pression Ø32 x Ø32 mm - kit couplage cuve Manchon Pression Ø32 x Ø32 mm - kit couplage cuve 2
En stock
Pièces détachées

Manchon compression Ø32 x Ø32 mm - kit couplage cuve

888014
8,90 €
Raccord compression 32 mm x 32 mm intérieur pour tuyaux de diamètre extérieur 32 mm. Pièce détachée de remplacement pour les différents kits de couplage de cuves de notre gamme.
Tuyau PEHD Ø32 mm - longueur 65 cm Tuyau PEHD Ø32 mm - longueur 65 cm 2
En stock
Pièces détachées

Tuyau PEHD Ø32 mm - longueur 65 cm

888010-65CM
8,90 €
Tuyau PEHD noir à bandes blanches de 65 cm de long : diamètre extérieur 32 mm et diamètre intérieur d'environ 27 mm. Pièce détachée de remplacement pour les différents kits de couplage de cuves 1000L.
Robinet laiton chromé 15 mm  + Nez 20x27 - kit couplage cuve Robinet laiton chromé 15 mm  + Nez 20x27 - kit couplage cuve 2
En stock
Pièces détachées

Robinet laiton chromé 15 mm + Nez 20x27 - kit couplage cuve

888335
23,90 €
Raccord compression 32 mm + sortie robinet laiton chromé 15 mm avec nez de robinet 20x27 mm. Pièce détachée de remplacement pour les différents kits de couplage de cuves de notre gamme. Ce produit comprend : Raccord fileté femelle Ø32 mm x Mâle 20x27 mm Joint 3/4'' Robinet à boisseau sphérique en laiton chromé avec nez dévissable de 15 mm extérieur...
Vanne 1/4 de tour laiton - cannelé 25 mm - kit couplage cuve Vanne 1/4 de tour laiton - cannelé 25 mm - kit couplage cuve 2
En stock
Pièces détachées

Vanne 1/4 de tour laiton - cannelé 25 mm - kit couplage cuve

888375
24,50 €
Raccord compression 32 mm intérieur + vanne 1/4 de tour en laiton avec embout droit 25 mm extérieur. Pièce détachée de remplacement pour les différents kits de couplage de cuves de notre gamme. Un rouleau de Téflon PTFE est inclus.
Kit Vertical de Raccordement de 2 Cuves eau 1000 L + Trop-Plein Kit Vertical de Raccordement de 2 Cuves eau 1000 L + Trop-Plein 2
En stock
Kits couplage de cuves

Kit Vertical de Raccordement de 2 Cuves eau 1000 L + Trop-Plein

888017
28,90 €
Ce kit de raccordement permet de raccorder 2 cuves superposées et ainsi doubler votre capacité de rétention d'eau de pluie. ATTENTION : LES 2 CUVES 1000 LITRES NE SONT PAS FOURNIES AVEC LE KIT. Caractéristiques : Matière : Polypropylène et polyéthylène Système de connexion : via trop-pleins à compression Le trop-plein permettra l’évacuation du trop-plein...
Joint torique pour raccord à compression diamètre 32 mm Joint torique pour raccord à compression diamètre 32 mm 2
En stock
Joints de rechange

Joint torique pour raccord à compression Ø32 mm

050376
1,78 €
Joint de rechange pour raccord à compression diamètre 32 mm Dimensions : 41 x 31 x 5 mm Couleur : noir Joint de remplacement pour : Raccords compression, Kits de couplage de cuves, Té PN10.
Évent Fileté Mâle 1'' Pas Gaz Évent Fileté Mâle 1'' Pas Gaz 2
En stock
Couvercles cuve 1000L

Évent Fileté Mâle 1'' Pas Gaz

888475
12,90 €
Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique utilisées pour la récupération d’eau de pluie. Il se fixe directement sur la face supérieure de votre cuve ou sur votre couvercle.Cet évent suppose de percer un trou dans votre cuve, à l'aide d'une scie cloche ordinaire, compris entre 30 mm et 35 mm. L’évent permet la circulation...
Avis sur ce produit

A partir de Aline JOURNEUX | 2021-07-09 07:34:24

Bonjour,

Le kit permet il au trop plein de la première cuve de remplir la seconde cuve?

Le but est que les cuves puissent communiquer pour le remplissage et pour le tirage de l'eau.

Cordialement

administrateur

Bonjour,
Le kit de raccordement fonctionne bien sur le principe des vases communicants.
Cordialement,
Multicuves

A partir de John | 2018-04-09 12:33:33

Bonjour,

Je souhaiterais raccorder trois tonnes à eau par ces kits de raccordement et ajouter une pompe d’arrosage gardena.

Est-il possible de raccorder le tuyau d’aspiration de la pompe au niveau du robinet (la sortie du kit de raccordement) ?

Normalement le tuyau d’aspiration est à placer directement dans la cuve.

Merci pour votre réponse.

administrateur

Bonjour,
Oui c'est possible en dévissant le robinet se trouvant à la sortie du kit de raccordement et en fixant la pompe directement sur le raccord bleu du bout du kit.

A partir de juju | 2016-03-24 10:53:02

Est il possible d'installer le kit sur 2 cuve superposé l'une sur l'autre? En somme, faire l'installation à la vertical afin de gagner de la surface au sol. Les raccordements resisteraient-ils à la pression quand les 2 cuves sont remplies? merci!

administrateur

Bonjour, Ce kit a été conçu pour une utilisation horizontale mais il est possible de l’utiliser en vertical. IL faudrait toutefois surélever la cuve du bas, car la partie avec robinet doit faire 25 cm- 30 cm de long. Après les possibilités sont multiples pour relier deux cuves. Je vous conseille par exemple, ce raccord ci-dessous, à visser sur la vanne de votre cuve en haut. http://www.multicuves.com/124-raccord-s60x6-cuve-eau-coude-pression-diametre-32-mm.html + Un bout de tuyau pvc à recouper : http://www.multicuves.com/373-tuyau-pehd-32-mm-longueur-65-cm.html + Un trop plein à installer en haut de votre cuve du bas, à relier avec le tuyau : http://www.multicuves.com/154-trop-plein-cuve-eau-1000l-coude-pression-diametre-32-mm.html Du coup vous deux cuves sont reliées. Cordialement.
