Kit Raccordement 2 Cuves eau 1000 L - S60X6 / S100X8

1 Avis sur ce produit
En stock
33,90 €
TTC

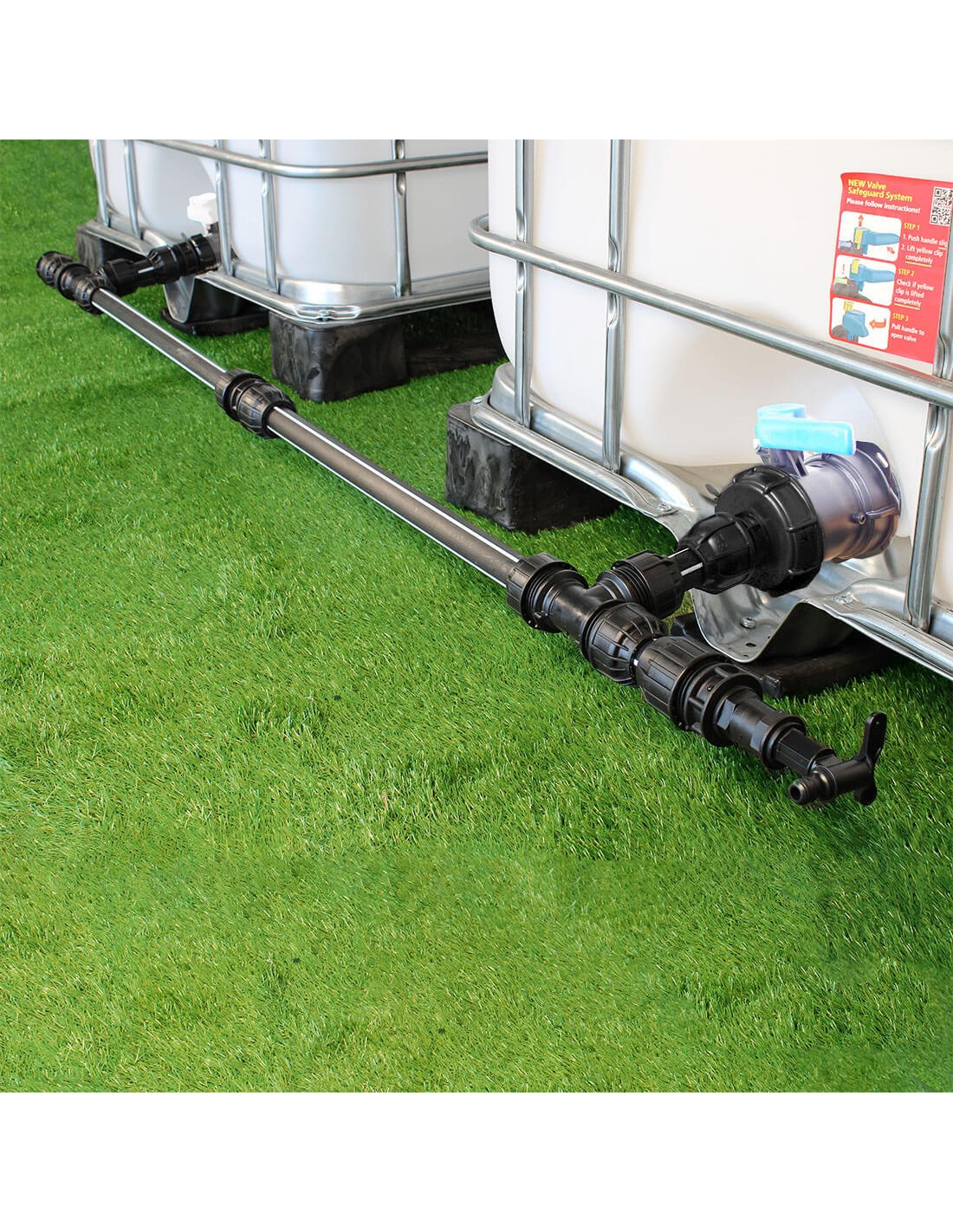

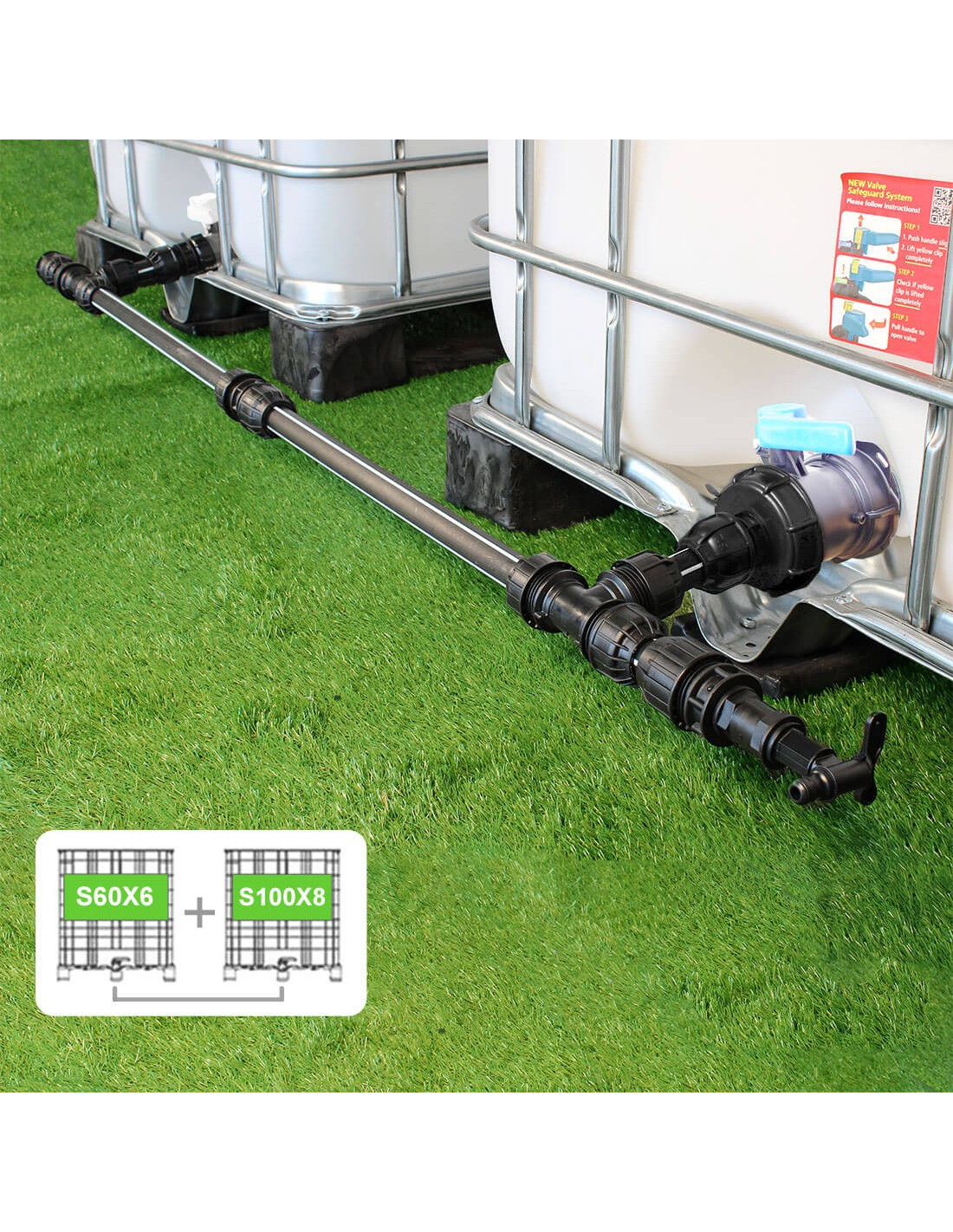

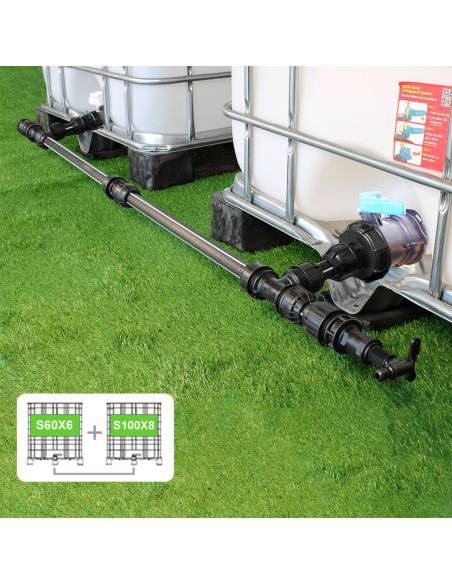

Ce kit de raccordement spécial jardin permet de raccorder 2 cuves ayant 1 vanne S60X6 et 1 vanne S100X8 situées côte à côte et ainsi doubler votre capacité de rétention d'eau de pluie.

Caractéristiques :

  • Matière : Polypropylène et polyéthylène
  • Entrée : Taraudée (femelle) S60X6 - Taraudée (femelle) S100X8
  • Sortie : Robinet avec nez - raccord rapide Ø 15 mm (type embout Gardena)
  • Système en diamètre Ø 32 mm diamètre extérieur / diamètre intérieur de 27 mm
  • Article neuf
  • Poids : 1,6 kg

ATTENTION : LES 2 CUVES 1000 LITRES NE SONT PAS FOURNIES AVEC LE KIT.

Reference : 888088


Kit de raccordement pour 2 Cuves à eau de 1000 L - S60X6 / S100X8

Télécharger la notice de montage du kit de raccordement de cuves

Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique (aussi appelé IBC ou GRV) utilisées pour la récupération, le stockage et la consommation d’eau de pluie.

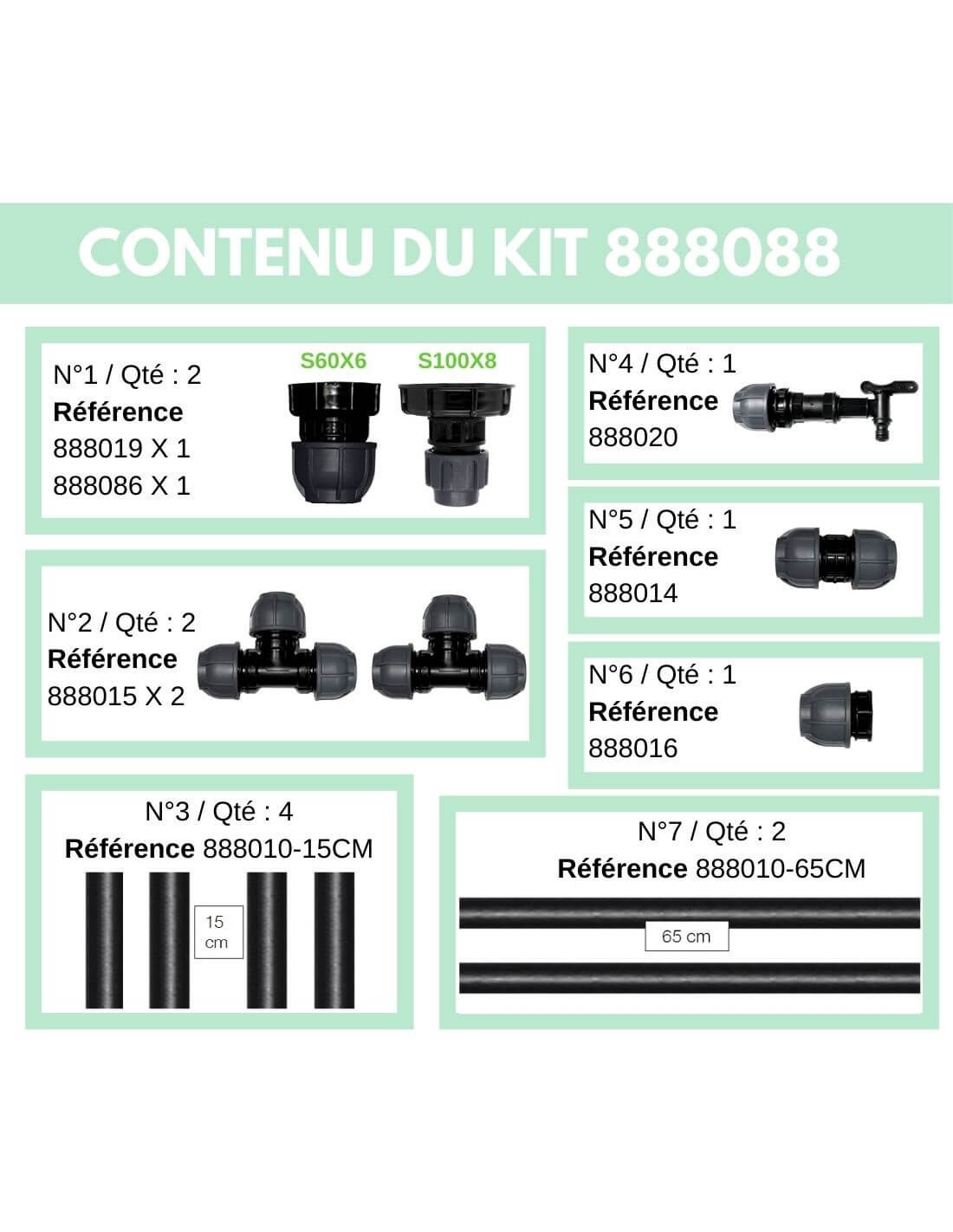

Contenu du Kit de raccordement :

  • 2 raccords sorties de cuves ATTENTION : 1 en S60X6 et 1 en S100X8 (référence 888019 + 888086)
  • 2 raccords Tés (référence 888015)
  • 1 raccord de jonction de tubes (référence 888014)
  • 1 raccord bout de ligne (référence 888016)
  • 1 raccord robinet (référence 888020)
  • 2 bouts de tuyaux PEHD droits de 65 cm (Ø 32 mm diamètre extérieur / diamètre intérieur de 27 mm) (référence 888010-65CM)
  • 4 bouts de tuyaux PEHD droits de 15 cm (Ø 32 mm diamètre extérieur / diamètre intérieur de 27 mm)
  • 1 notice de montage en Français

ATTENTION : LES 2 CUVES 1000 LITRES NE SONT PAS FOURNIES AVEC LE KIT.

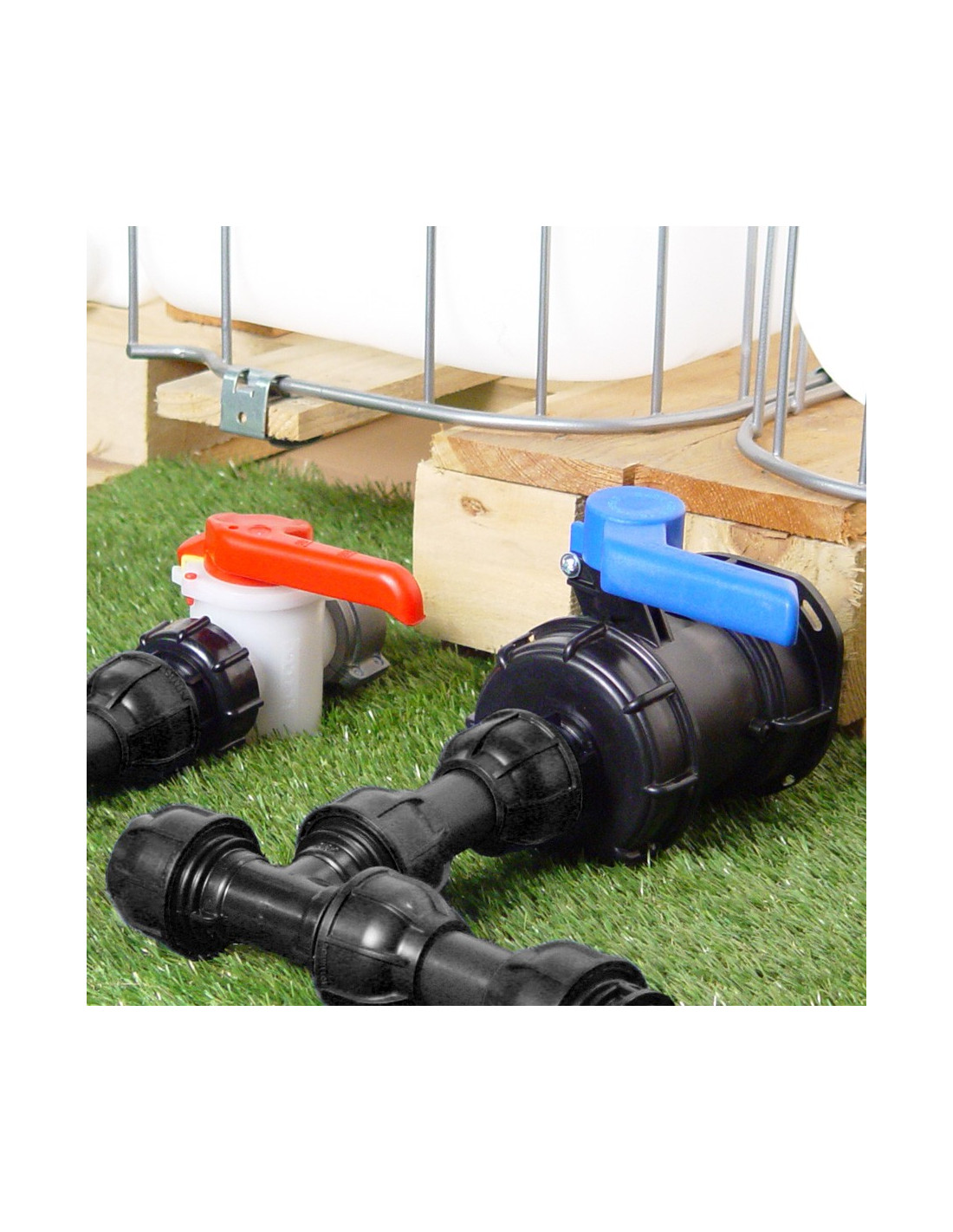

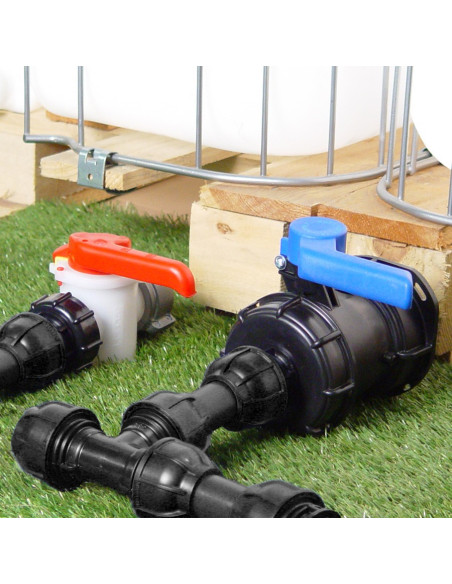

Il se fixe directement sur les vannes avec filetages S60X6 et S100x8.
Ce kit a été conçu pour s'adapter sur deux cuves espacées d'environ 35 cm maximum (équivalent à un espacement entre les 2 vannes de 133 cm).
Si l'espacement est inférieur, vous pourrez recouper votre kit à la dimension souhaitée.

IMPORTANT : Ce produit est exclusivement réservé pour un usage avec de l'eau.



Mes vannes de cuve doivent être au format S60X6 et S100X8

Filetage S60X6 2"

Filetage S60X6

Appelé aussi filetage au "pas d'artillerie", le filetage S60X6 le plus fréquent en France.

D1 = Diamètre extérieur de sortie de la vanne (filets compris) : Entre 58 et 61 mm

P1 = Espace entre filet : 6 mm

Nombre de filets de la vanne : Compris entre 3 et 4.

ATTENTION : Si votre vanne possède un clapet intérieur (type vanne WERIT), il vous faudra adapter un prolongateur fileté S60X6 entre la vanne et le raccord pour éviter que le clapet bloque le vissage de celui-ci.

Filetage S100X8 3"

Filetage S100X8 (3'')

D1 = Diamètre extérieur de sortie de la vanne (filets compris) : 98-102 mm

P1 = Espace entre filet : 8 mm

Nombre de filets de la vanne : environ 2 à 3.

Image vanne à cames

ne s'adapte pas sur les vannes à cames

Multicuves vous informe que cet article ne peut pas s'adapter sur une vanne à cames (voir ci contre).

Le nombre de filets est insuffisant sur une vanne à cames et ne permet pas une fixation imperméable du raccord.

Si votre vanne est équipée avec un autre filetage, consultez notre page Filetages.

En cas d'hésitation, contactez nous par e-mail en joignant des photos de face et de 3/4 de votre vanne.



Pourquoi utiliser un kit en diamètre 32 mm ?

Les vannes de vos cuves 1000 L ont un passage nominal de 35 cm environ.
Afin de ne pas subir une perte de charge importante (baisse de la pression de l'eau en sortie) nous avons privilégié le diamètre 32 mm au dépend du diamètre 25 mm.
Votre confort d'utilisation est optimum.

Filetage d'entrée
Femelle S60X6, Femelle S100X8
Nouveau produit
Kit de Raccordement pour 2 Cuves à eau 1000 L - filetage S60X6 / S60X6 Kit de Raccordement pour 2 Cuves à eau 1000 L - filetage S60X6 / S60X6 2
En stock
Kits couplage de cuves

Kit Raccordement 2 Cuves eau 1000 L - S60X6 / S60X6

888018
4 Avis sur ce produit
29,50 €
Ce kit de raccordement spécial jardin permet de raccorder 2 cuves ayant 2 vannes S60X6 situées côte à côte et ainsi doubler votre capacité de rétention d'eau de pluie. Caractéristiques : Matière : Polypropylène et polyéthylène Entrée : Taraudée (femelle) S60X6 - Taraudée (femelle) S60X6 Sortie : Robinet avec nez - raccord rapide Ø 15 mm (type embout...
Raccord Té Compression Ø32 mm x Ø32 mm x Ø32 mm - kit couplage cuve Raccord Té Compression Ø32 mm x Ø32 mm x Ø32 mm - kit couplage cuve 2
En stock
Pièces détachées

Raccord Té Compression Ø32 mm x Ø32 mm x Ø32 mm

888015
1 Avis sur ce produit
9,90 €
Raccord Té en triple sortie pression Ø32 mm x Ø32 mm x Ø32 mm intérieur. Pièce détachée de remplacement pour les différents kits de couplage de cuves de notre gamme. IMPORTANT : Ce produit est exclusivement réservé pour un usage avec de l'eau.
Raccord S60X6 cuve eau - Raccord pression Diamètre 32 mm Raccord S60X6 cuve eau - Raccord pression Diamètre 32 mm 2
En stock
Raccords S60X6 Pression

Raccord cuve eau S60X6 - Raccord compression Diamètre 32 mm

888019
9,10 €
Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique (aussi appelé IBC ou GRV) utilisées pour la récupération, le stockage et la consommation d’eau de pluie. Il se fixe directement sur la vanne de votre cuve 1000 L. Caractéristiques : Matière : Polypropylène et polyéthylène Entrée : Taraudée (femelle) S60X6 Sortie : Raccord pression...
Robinet - kit couplage cuve Robinet - kit couplage cuve 2
En stock
Pièces détachées

Robinet - kit couplage cuve

888020
12,90 €
Raccord pression 32 mm + sortie Robinet avec embout jardin (Gardena). Pièce détachée de remplacement pour les différents kits de couplage de cuves de notre gamme. Ce produit comprend : Raccord fileté Ø32 mm x Mâle 20x27 mm Joint torique 3/4'' Robinet avec embout Mâle - Raccord rapide spécial arrosage. Manchon Femelle 3/4'' - Femelle 3/4'' Pas gaz...
Kit d'extension S60X6 - Raccordement 1 cuve supplémentaire Kit d'extension S60X6 - Raccordement 1 cuve supplémentaire 2
En stock
Accessoires & équipements

Kit d'extension S60X6 - Raccordement 1 cuve supplémentaire

888021
22,90 €
Ce kit d'extension spécial jardin permet de raccorder 1 cuve supplémentaire à votre système actuel de couplage de cuves 1000 litres (situées côte à côte) et ainsi d'augmenter votre capacité de rétention d'eau de pluie. Caractéristiques : Matière : Polypropylène et polyéthylène Entrée : Taraudée (femelle) S60X6 - Taraudée (femelle) S60X6 Système en...
Kit prolongateur pour kit de raccordement 2 cuves
En stock
Accessoires & équipements

Kit prolongateur pour kit raccordement 2 cuves

888022
15,90 €
Ce kit prolongateur permet de raccorder vos cuves si celles-ci sont espacées de plus de 35 cm entre elles. Caractéristiques : Matière : Polypropylène et polyéthylène Système en diamètre Ø 32 mm diamètre extérieur / diamètre intérieur de 27 mm Longueur du tuyau : 65 cm Article neuf   Attention : Ce kit doit impérativement être acheté en complément du kit...
Raccord S100X8 cuve eau - Raccord pression Diamètre 32 mm Raccord S100X8 cuve eau - Raccord pression Diamètre 32 mm 2
En stock
Raccords S100X8 Pression

Raccord cuve eau S100X8 - Raccord compression Diamètre 32 mm

888086
15,40 €
Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique (aussi appelé IBC ou GRV) utilisées pour la récupération, le stockage et la consommation d’eau de pluie. Il se fixe directement sur la vanne de votre cuve 1000 L. Caractéristiques : Matière : Polypropylène et polyéthylène Entrée : Taraudée (femelle) S100X8 Sortie : Raccord pression...
Kit de Raccordement de 2 Cuves à eau 1000 litres - filetage S100X8 / S100X8 Kit de Raccordement de 2 Cuves à eau 1000 litres - filetage S100X8 / S100X8 2
En stock
Kits couplage de cuves

Kit Raccordement 2 Cuves eau 1000 L - S100X8 / S100X8

888089
38,90 €
Ce kit de raccordement spécial jardin permet de raccorder 2 cuves ayant 2 vannes S100X8 situées côte à côte et ainsi doubler votre capacité de rétention d'eau de pluie. Caractéristiques : Matière : Polypropylène et polyéthylène Entrée : Taraudée (femelle) S100X8 - Taraudée (femelle) S100X8 Sortie : Robinet avec nez - raccord rapide Ø 15 mm (type embout...
Kit d'extension S100X8 - Raccordement 1 cuve supplémentaire Kit d'extension S100X8 - Raccordement 1 cuve supplémentaire 2
En stock
Accessoires & équipements

Kit d'extension S100X8 - Raccordement 1 cuve supplémentaire

888090
27,90 €
Ce kit d'extension spécial jardin permet de raccorder 1 cuve supplémentaire à votre système actuel de couplage de cuves 1000 litres (situées côte à côte) et ainsi d'augmenter votre capacité de rétention d'eau de pluie. Caractéristiques : Matière : Polypropylène et polyéthylène Entrée : Taraudée (femelle) S100X8 Système en diamètre Ø 32 mm diamètre...
Filtre eau à cartouche pour kit raccordement de cuves 1000L Filtre eau à cartouche pour kit raccordement de cuves 1000L 2
En stock
Accessoires & équipements

Filtre eau à cartouche pour kit raccordement de cuves 1000L

888142
40,50 €
Ce filtre à cartouche est spécialement conçu pour notre gamme de kits de couplage / raccordement de cuves. Il permet, en complément d'un kit de couplage, de stopper les impuretés résiduelles présentes dans les cuves avant d'utiliser l'eau de pluie collectée. Caractéristiques : Équipé de 2 raccords pression PE en diamètre (Ø) 32 mm Cartouche lavable de 50...
Tuyau PEHD Ø32 mm - longueur 65 cm Tuyau PEHD Ø32 mm - longueur 65 cm 2
En stock
Pièces détachées

Tuyau PEHD Ø32 mm - longueur 65 cm

888010-65CM
8,90 €
Tuyau PEHD noir à bandes blanches de 65 cm de long : diamètre extérieur 32 mm et diamètre intérieur d'environ 27 mm. Pièce détachée de remplacement pour les différents kits de couplage de cuves 1000L.
Robinet laiton chromé 15 mm  avec Nez de robinet 20x27 laiton pour kit de couplage de cuves Robinet laiton chromé 15 mm  avec Nez de robinet 20x27 laiton pour kit de couplage de cuves 2
En stock
Pièces détachées

Robinet laiton chromé 15 mm + Nez 20x27 - kit couplage cuve

888335
22,90 €
Raccord compression 32 mm + sortie robinet laiton chromé 15 mm avec nez de robinet 20x27 mm. Pièce détachée de remplacement pour les différents kits de couplage de cuves de notre gamme. Ce produit comprend : Raccord fileté femelle Ø32 mm x Mâle 20x27 mm Joint 3/4'' Robinet à boisseau sphérique en laiton chromé avec nez dévissable de 15 mm extérieur...
Vanne 1/4 de tour laiton - cannelé 25 mm - kit couplage cuve Vanne 1/4 de tour laiton - cannelé 25 mm - kit couplage cuve 2
En stock
Pièces détachées

Vanne 1/4 de tour laiton - cannelé 25 mm - kit couplage cuve

888375
23,90 €
Raccord compression 32 mm intérieur + vanne 1/4 de tour en laiton avec embout droit 25 mm extérieur. Pièce détachée de remplacement pour les différents kits de couplage de cuves de notre gamme. Un rouleau de Téflon PTFE est inclus.
Kit Vertical de Raccordement de 2 Cuves eau 1000 L + Trop-Plein
En stock
Kits couplage de cuves

Kit Vertical de Raccordement de 2 Cuves eau 1000 L + Trop-Plein

888017
28,90 €
Ce kit de raccordement permet de raccorder 2 cuves superposées et ainsi doubler votre capacité de rétention d'eau de pluie. ATTENTION : LES 2 CUVES 1000 LITRES NE SONT PAS FOURNIES AVEC LE KIT. Caractéristiques : Matière : Polypropylène et polyéthylène Système de connexion : via trop-pleins à compression Le trop-plein permettra l’évacuation du trop-plein...
Joint torique pour raccord à compression diamètre 32 mm Joint torique pour raccord à compression diamètre 32 mm 2
En stock
Joints de rechange

Joint torique pour raccord à compression Ø32 mm

050376
1,80 €
Joint de rechange pour raccord à compression diamètre 32 mm Dimensions : 41 x 31 x 5 mm Couleur : noir Joint de remplacement pour : Raccords compression, Kits de couplage de cuves, Té PN10.
Évent Fileté Mâle 1'' Pas Gaz Évent Fileté Mâle 1'' Pas Gaz 2
  • Nouveau
En stock
Couvercles cuve 1000L

Évent Fileté Mâle 1'' Pas Gaz

888475
12,90 €
Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique utilisées pour la récupération d’eau de pluie. Il se fixe directement sur la face supérieure de votre cuve ou sur votre couvercle.Cet évent suppose de percer un trou dans votre cuve, à l'aide d'une scie cloche ordinaire, compris entre 30 mm et 35 mm. L’évent permet la circulation...
1 Avis sur ce produit

Trés bien
Très bien, facile a monter, maintenant, bien utile. ET le service client, génial, merci encore
on

A partir de Pierre-emmanuel Roux | 2019-11-13 18:58:44

Bonsoir

J'ai deux cuves avec des sorties en 60 extérieur, mais 2 filets et non 3 ou 4. Du coup, lequel de vos article puis-je utiliser pour les raccorder ?

Merci d'avance pour votre réponse

administrateur

Bonjour,
Avec deux filets vous pouvez monter notre kit de raccordement.Par contre pour deux sorties en S 60 X 6 il vous faut le produit suivant :
888018 : https://www.multicuves.com/25-kit-raccordement-2-cuves-eau-1000-l-s60x6-s60x6.html
En effet sur le modèle notifié dans votre mail les deux sorties n'ont pas le même filetage
Cordialement.
Société MULTICUVES

A partir de paul | 2019-06-13 19:23:44

bonjour, je voudrais installer votre kit directement en sortie de GRV ( le premier en S100 et le deuxième en S60). si je lis bien votre descriptif j'ai : "Entrée : Taraudée (femelle) S60X6 - Taraudée (femelle) S100X8
Sortie : Robinet avec nez - raccord rapide Ø 15 mm (type embout Gardena)". par contre si je regarde la photo du kit je vois bien les 2 pièces qui se raccordent sur les vannes mais elle ne sont pas en S60 et S100 et les vannes ne sont pas vendues avec !! ne voulant pas les vannes, je dois comprendre d’après ceci que je dois vous acheter les 2 raccords. pourriez vous dans ce cas me dire quelles références je dois prendre car je ne vois pas le diamètre de raccordement
cordialement

administrateur

Bonjour,
Nous vous communiquons les références des deux raccords :

Raccord S 60 : Réf 888019 https://www.multicuves.com/30-raccord-s60x6-cuve-eau-raccord-pression-diametre-32-mm.html

Raccord S 100 : Réf 888086 https://www.multicuves.com/76-raccord-s100x8-cuve-eau-raccord-pression-diametre-32-mm.html

Ces deux raccords sont désormais livrés en noir.

Cordialement
Multicuves

A partir de jean-marc BLED | 2019-04-30 21:42:03

pourriez vous me fournir les références des produits kits de couplage cuves) pour relier une cuve sortie de Ø100 et 2 cuves de Ø60 sans redondance dans les accessoires de raccordement
vous remerciant pour votre réponse
cordialement
JMB

administrateur

Bonjour,

Pour relier vos 3 cuves au filetages différents il vous faut les articles suivants :

Cuve 1 à 2 : https://www.multicuves.com/78-kit-raccordement-2-cuves-eau-1000-l-s60x6-s100x8.html X 1 Réf 888088

( Filetage S 100 vers S60)

Cuve 2 à 3 : https://www.multicuves.com/32-kit-d-extension-s60x6-raccordement-1-cuve-supplementaire.html X 1 Réf 888021

(Filetage S 60 vers S 60)

Cordialement.
Multicuves.com

A partir de wegrzyniak daniel | 2016-01-31 12:23:00

les deux robinets de fermeture ou d ouverture d eau ; font t ils partie du lot ? merci de me répondre

administrateur

Bonjour, Je pense que vous faites références aux vannes (blanc/rouge et bleu/noir). Non, elles ne font pas parties du lot. Elles sont néanmoins disponibles sur notre boutique dans la catégorie vannes de rechange. Cordialement.
