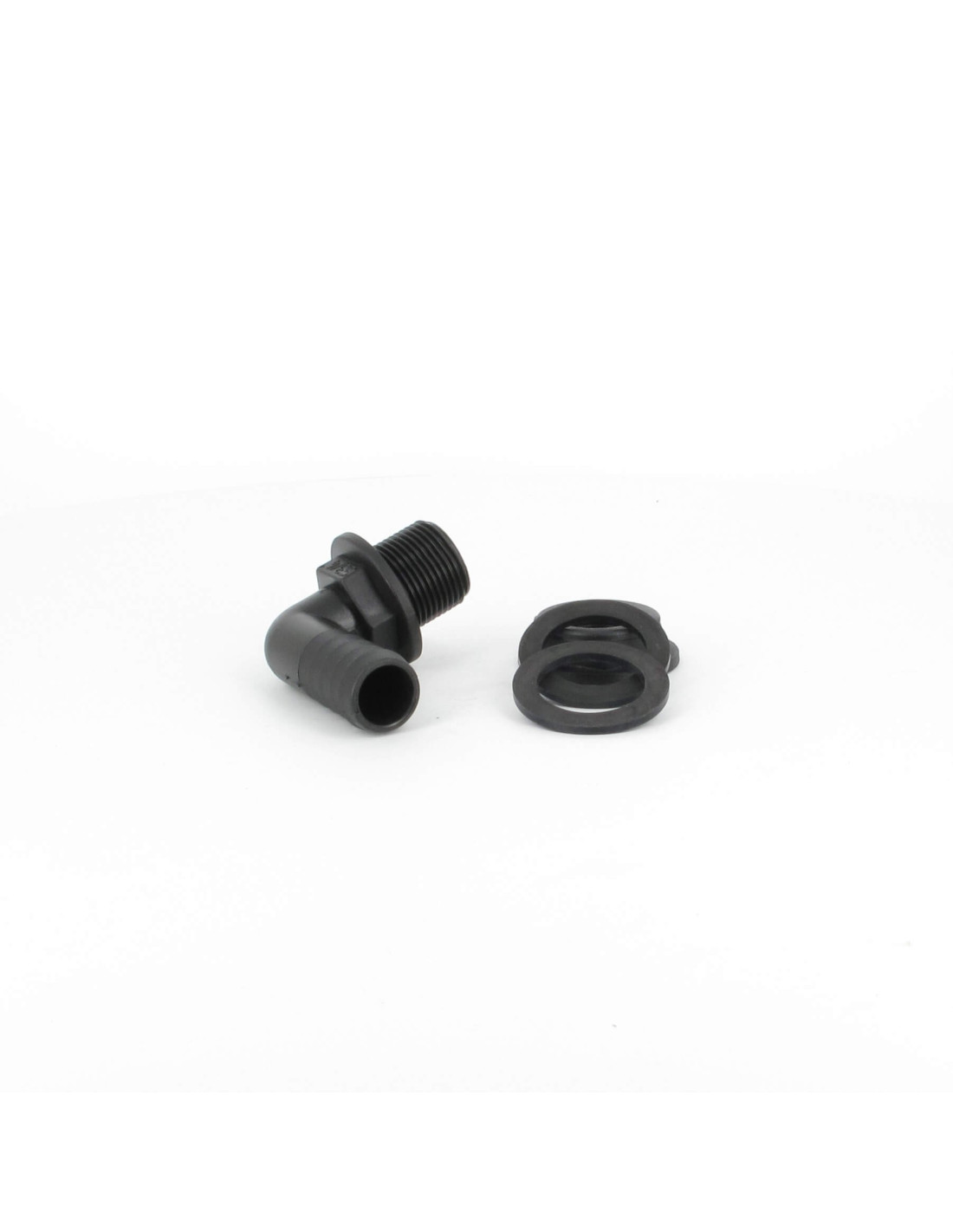

Trop-plein cuve eau 1000L - Embout coudé Diamètre 20 mm
Cet accessoire est spécialement conçu pour les cuves 1000 litres plastique (aussi appelé IBC ou GRV) utilisées pour la récupération, le stockage et la consommation d’eau de pluie. Il se fixe sur le côté de votre cuve 1000 L et vous permet d'évacuer le trop plein d'eau de pluie contenue dans votre cuve 1000 Litres.
Ce trop-plein suppose de percer un trou dans votre cuve, à l'aide d'une scie cloche ordinaire, compris entre 25 mm et 30 mm.
Caractéristiques :
- Matière : Polypropylène et polyéthylène
- Entrée : Filetée (mâle) 3/4'' Pas gaz
- Sortie : Embout annelé coudé Ø 20 mm (diamètre 20 mm extérieur)
- Perçage sur paroi de la cuve (mini/maxi) : 25 mm / 30 mm
- Poids : 33 g
- Article neuf
Télécharger la notice de montage du trop-plein sur votre cuve
Un trop-plein coudé de 20 mm pour évacuer le surplus d’eau de votre cuve à eau de pluie
Ce trop-plein pour cuve à eau 1000 litres permet d’évacuer l’eau de pluie excédentaire lorsque le niveau atteint l’ouverture du raccord. Son embout cannelé coudé de 20 mm permet de raccorder un tuyau souple pour diriger l’eau vers le point d’évacuation prévu.
Il est conçu pour les cuves 1000 litres en plastique, également appelées IBC ou GRV. Il peut aussi équiper un fût ou un récupérateur d’eau de pluie, à condition que la paroi permette le montage du raccord et de ses joints.
La hauteur de pose détermine le niveau à partir duquel l’eau de pluie commence à s’évacuer. Installez le trop-plein dans la partie haute du réservoir, en conservant une marge sous le bord supérieur. La capacité de l’évacuation doit être adaptée au débit d’eau entrant dans votre réserve.
Un embout coudé qui permet de raccorder un tuyau souple de 20 mm intérieur
La sortie présente un diamètre extérieur de 20 mm. Elle permet d’emmancher un tuyau souple de 20 mm de diamètre intérieur. Sa forme coudée facilite le départ du tuyau vers le bas, le long de la cuve.
Le tuyau n’est pas fourni. Prévoyez un tuyau compatible et un collier de serrage adapté pour maintenir le raccordement. Posez le tuyau avec une pente vers le point d’évacuation, sans pli ni écrasement.
Le diamètre de sortie ne correspond pas au diamètre de perçage. Pour installer ce trop-plein sur votre cuve à eau, le trou dans la paroi doit mesurer entre 25 et 30 mm.
Caractéristiques du trop-plein pour cuve à eau avec embout coudé de 20 mm
- Référence : 888105.
- Matières : polypropylène et polyéthylène.
- Filetage de fixation traversant la paroi : mâle 3/4 pouce pas gaz.
- Sortie : embout cannelé coudé de 20 mm de diamètre extérieur.
- Tuyau compatible : diamètre intérieur de 20 mm.
- Perçage de la paroi : entre 25 et 30 mm.

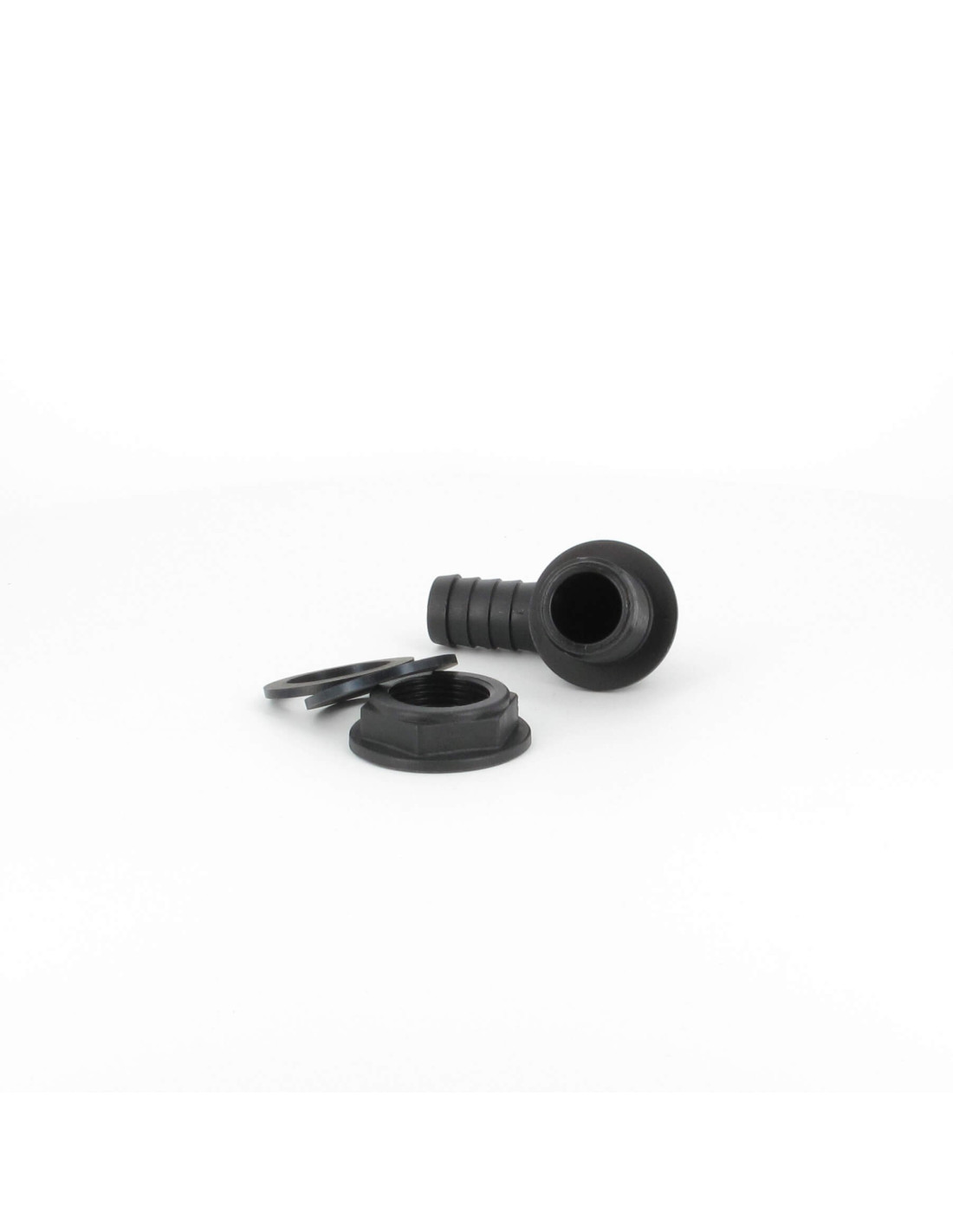

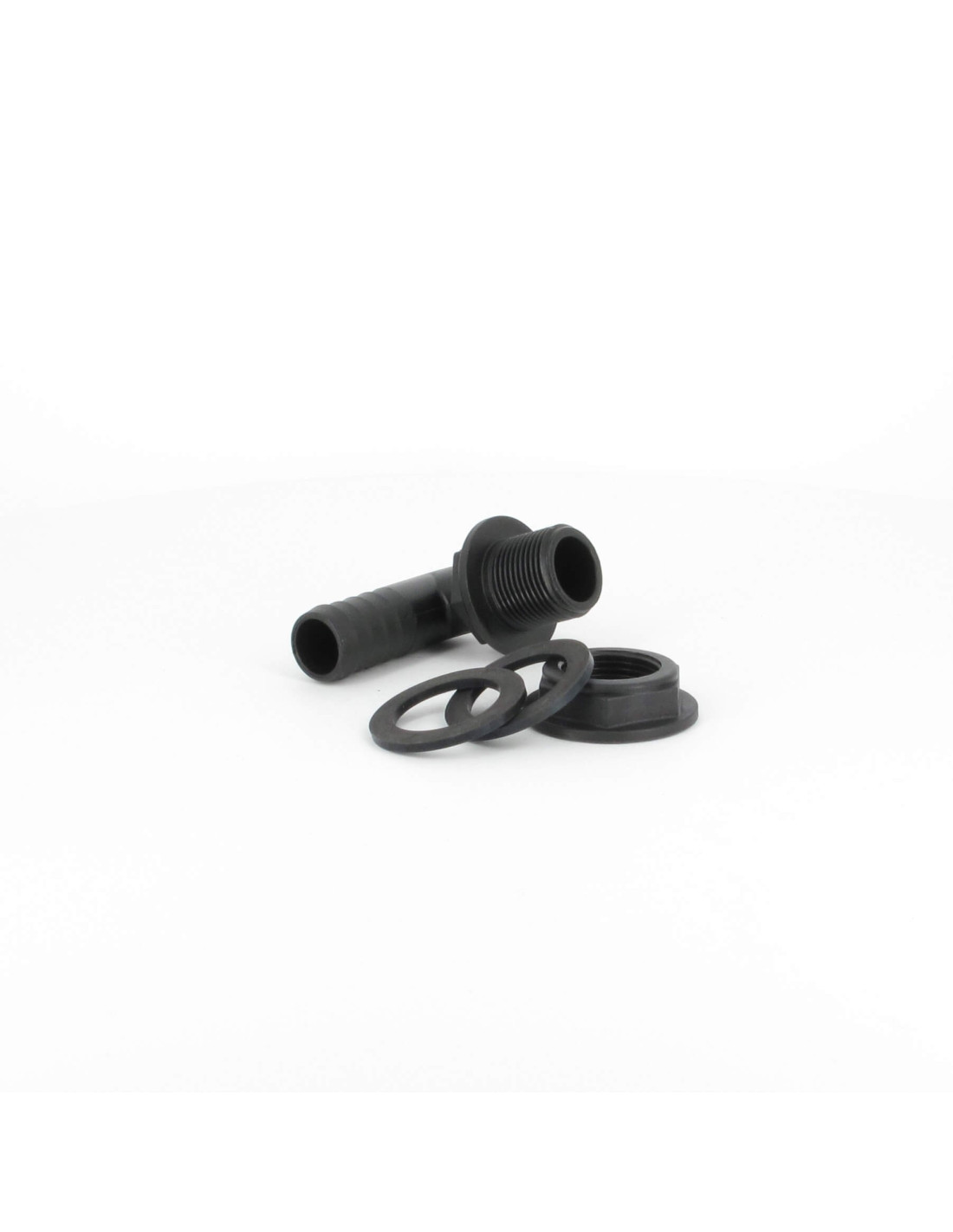

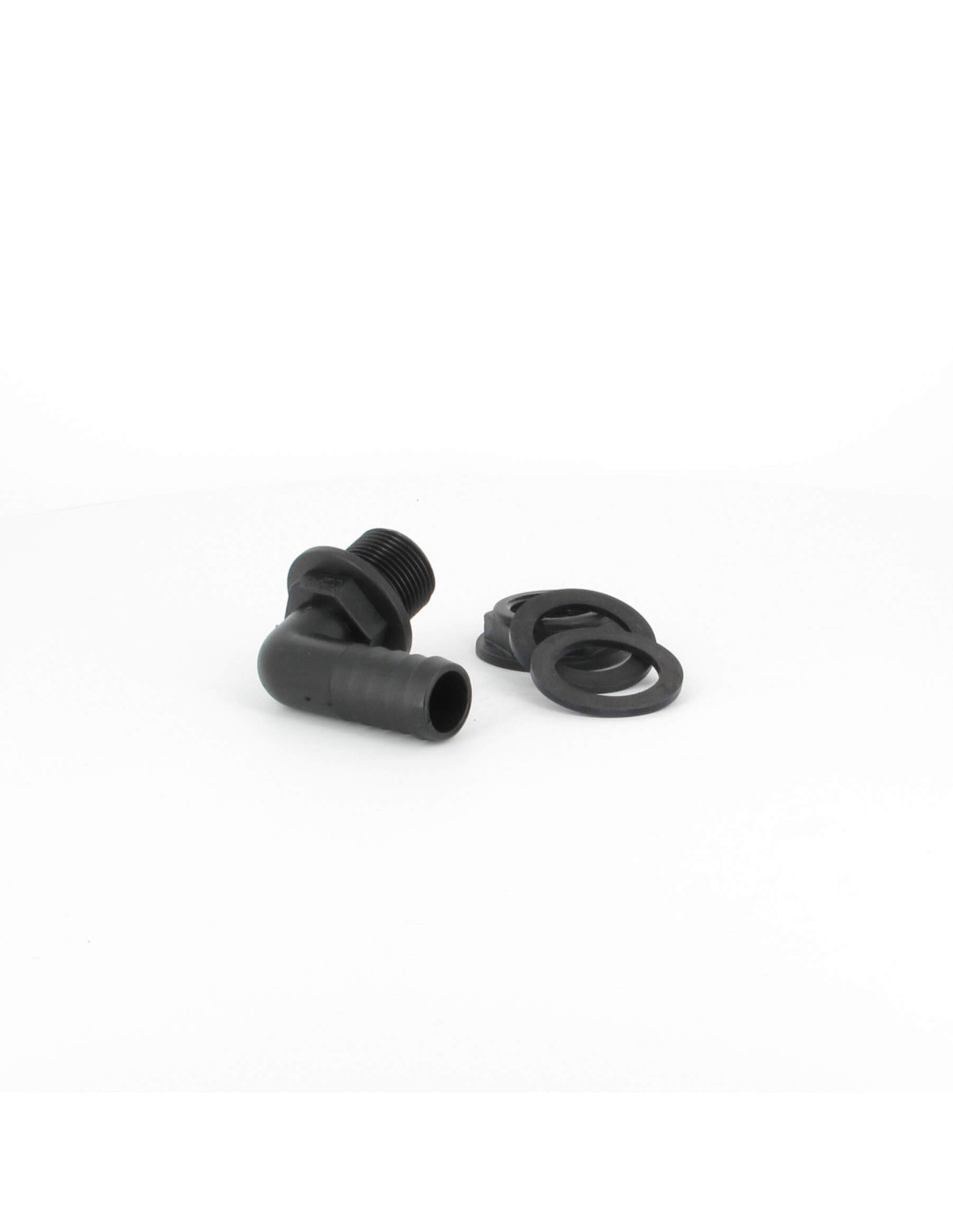

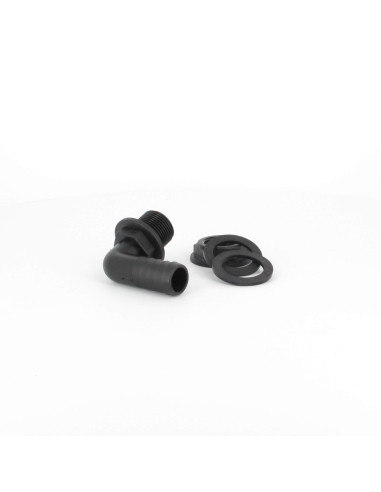

- Éléments fournis : trop-plein, écrou et 2 joints.
- Poids : 33 g.
- État : article neuf.
Ce produit est exclusivement réservé à un usage avec de l’eau.

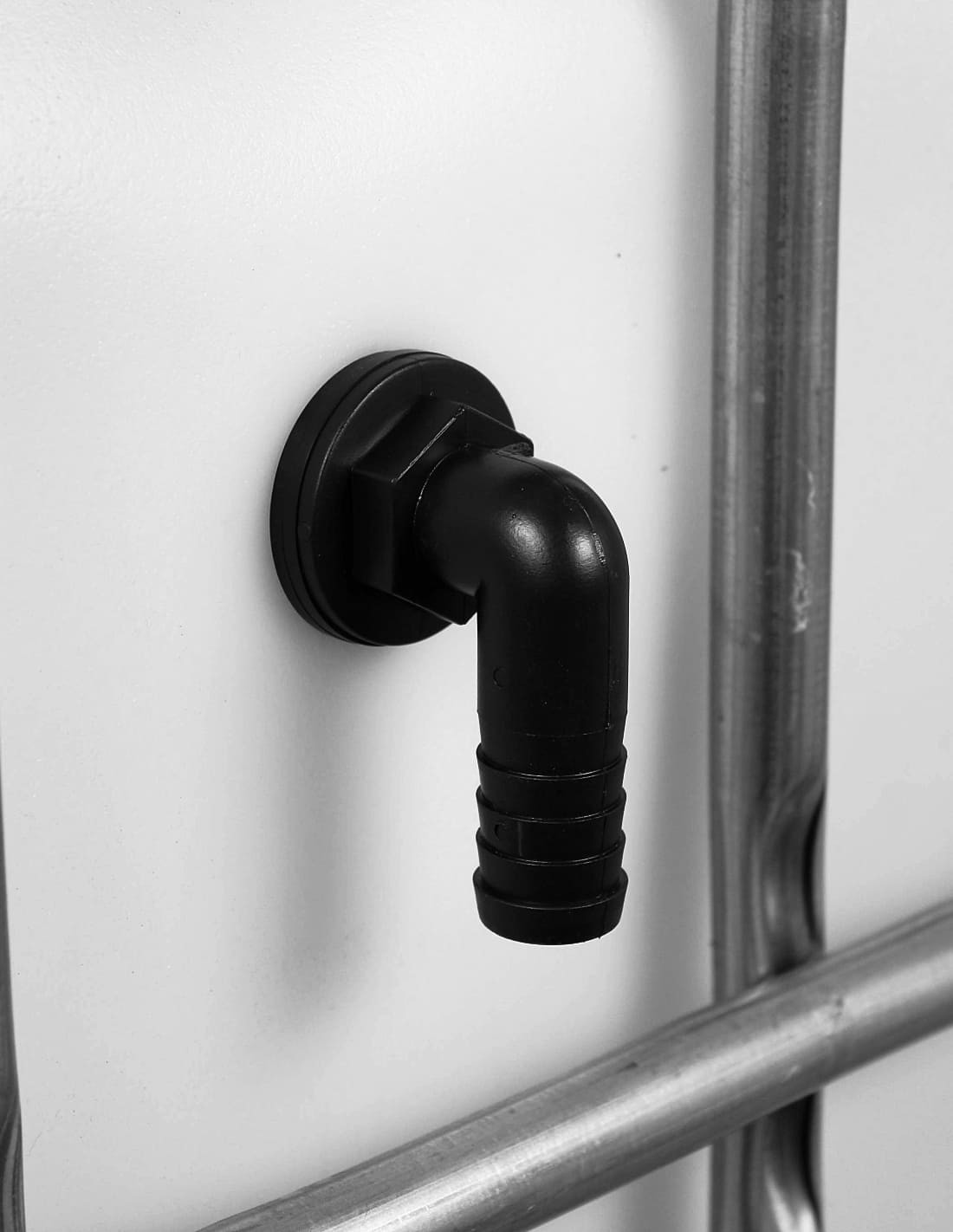

Une installation sur la paroi avec un perçage de 25 à 30 mm
Ce trop-plein se monte directement à travers la paroi de votre cuve à eau de 1000 litres, fût ou récupérateur d’eau de pluie. Il ne se branche pas sur la vanne de vidange. Prévoyez un accès à l’intérieur du réservoir pour installer le second joint et l’écrou.
- Repérez l’emplacement dans la partie haute du réservoir, sur une zone permettant une bonne portée des joints.
- Percez un trou de 25 à 30 mm avec une scie cloche, puis nettoyez soigneusement le bord du trou.
- Placez le premier joint sur le raccord, puis introduisez le trop-plein dans le trou depuis l’extérieur.
- Installez le second joint et l’écrou à l’intérieur, puis serrez pour maintenir le raccord et assurer l’étanchéité.
- Si vous utilisez un tuyau d’évacuation, emmanchez-le sur l’embout cannelé et maintenez-le avec un collier adapté.
Vérifiez l’étanchéité et le bon écoulement de l’eau lors du premier remplissage. Le tuyau, le collier de serrage et la scie cloche sont à prévoir séparément.
Télécharger la notice de montage du trop-plein sur votre cuve (PDF)
Tutoriel vidéo : installer un trop-plein sur une cuve de récupération d’eau
Questions posées par nos clients
bonjour peut on raccorder un tuyau d'arrosage de 19mm sur ce trop plein ? sinon quel modèle prendre , merci
Bonjour, Oui vous pouvez, il suffit de l’enfoncer dans le tuyau. Je vous invite néanmoins à rajouter un collier de serrage pour assurer l’étanchéité.
